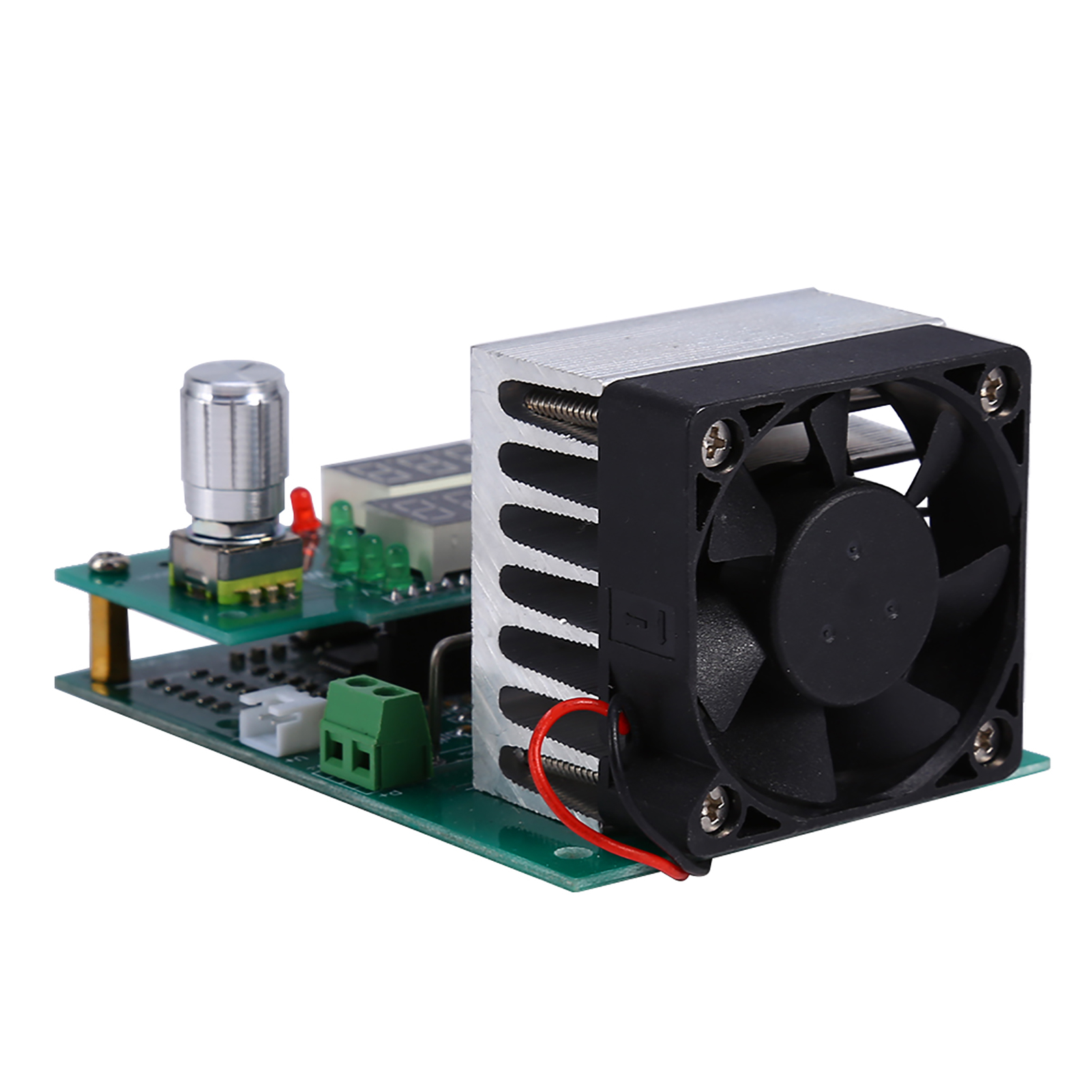

Elektronisches Konstantstrom-lastmodul (9,99 A, 30 V), Batteriekapazitätstester, 60 W, Multifunktional

1. Einfache und vielseitige elektronische Last 2. Automatische Speicherfunktion für alle Parameter 3. Ideal für die automatisierte Montage von Alterungsmodulen für Netzteile 4. Höhere Kühlredundanz, besser geeignet für lange Betriebszeiten 5. Multifunktional, auch zum Testen von Batterien verwendbar Beschreibung: Neues Design, einfache und vielseitige elektronische Last! Automatische Speicherfunktion für alle Parameter, ideal für die automatisierte Montage von Alterungsmodulen (Burn-in) für Netzteile. Eigenschaften: 1. Einfache und vielseitige elektronische Last. 2. Automatische Speicherfunktion für alle Parameter, ideal für die automatisierte Montage von Burn-in-Modulen für Netzteile. 3. Die neueste Version ist etwas größer und mit einem verbesserten Lüfter ausgestattet: dem originalen 5020 Delta Hochgeschwindigkeitslüfter mit Doppellager. 4. Höhere Kühlredundanz, besser geeignet für lange Betriebszeiten. 5. Multifunktional, auch zum Testen von Batterien verwendbar. Spezifikationen: Stromversorgungsanforderungen: Gleichspannung 12 V (tatsächliche Spannung 11-14 V), Stromstärke mindestens 0,5 A, andernfalls wird die Fehlermeldung Err6 angezeigt. Betriebsarten: Einzelmodus Konstantstrom (CC). Entladestrom: 0,20–9,99 A (Schrittweite 0,1 A oder 0,01 A) Maximaler Fehler des Entladestroms: 0,7 % ± 0,01 A Maximaler Kapazitätstestfehler: 0,5 A ± 2,5 %, 2 A ± 1,5 %, 5 A und höher ± 1,2 % Offline (Terminierung) Spannungsbereich: 1,0–25,0 V (Schrittweite 1 V oder 0,1 V) Entladespannung: 1,00–30,00 V Maximaler Spannungsmessfehler: 1 % ± 0,02 V Maximale Leistung: 60 W (Superleistung) Automatische Strombegrenzung (z. B. maximal 9,99 A bei 6 V und 20 V bei maximal 3,00 A) Höchste Batteriekapazität im Test: 999,9 Ah oder 9999 Wh (Testabbruch bei Erreichen des Zielwerts) Platinengröße: 60 W 100 mm x 70 mm x 57 mm (Lüfterauflage ca. 12 mm) Positionierungslöcher: 60 mm x 88 mm Durchmesser 3,2 mm 5 mm Sockel bereits installiert Gewicht: 184 g (ca.) Lüftersteuerung: Intelligente Lüftersteuerung (stufenlose automatische Temperaturregelung entsprechend dem Radiatorlüfter) Schutzfunktionen: Überhitzungsschutz „otP“, Überspannungsschutz „oPP“, Überdruckschutz „ouP“, Verpolungsschutz, Schutz vor anormaler Versorgungsspannung. Anleitung: A: Moduseinstellungen (Werkseinstellung: elektronischer Lastmodus): Halten Sie die Start-Stopp-Taste (rote Taste) gedrückt, um das Testgerät einzuschalten, bis die Taste losgelassen wird und „Fun*“ angezeigt wird. Durch Drehen des Knopfes kann die Einstellung geändert werden: „Fun1“ für den elektronischen Lastmodus, „Fun2“ für den Akkukapazitätstestmodus. Nach Eingabe der Einstellungen kann der Summer durch Drücken der Start- und Stopptaste aktiviert bzw. deaktiviert werden. Der Summer kann durch Drehen des Drehknopfs auf „bEon“ (Ein) oder „bEoF“ (Aus) gestellt werden. Nach der Einstellung kann der Tester durch erneutes Drücken der Taste neu gestartet werden. Digitale Einstellung: II: Elektronischer Lastmodus: 1. Schalten Sie das 12-V-Netzteil ein und starten Sie den elektronischen Lastmodus. Stellen Sie sicher, dass sich das Gerät im ausgeschalteten Zustand befindet („RUN“ leuchtet nicht; andernfalls schaltet das Drücken des Start-Stopp-Schalters die Last aus). Schließen Sie das Netzteil an den Eingangsspannungsanschluss (P+/P-) des Testgeräts an. Achten Sie dabei auf die richtige Polarität! 2. Stellen Sie Strom und Unterspannung mit dem Drehknopf ein. Drehen Sie den Drehknopf, um den Stromwert einzustellen, und drücken Sie ihn anschließend, um die Einstellung zu ändern. Die beiden mittleren Ziffern rechts neben der Anzeige und die VA-Anzeige bestimmen gleichzeitig die Stromeinstellung. 3. Drücken Sie den Start-Stopp-Schalter. Die Last wird eingeschaltet, die „RUN“-LED leuchtet auf, der zu prüfende Stromkreis wird mit Strom versorgt und der Entladestrom eingestellt. Die tatsächliche Eingangsspannung der Last wird oben angezeigt. Sobald die Spannung unter den eingestellten Grenzwert fällt, blinkt die „RUN“-LED und ein kurzer Signalton ertönt. 4. Der Testablauf kann bei jedem Strom angepasst werden. Um die Last bei niedrigerer Spannung abzuschalten, kann der Testablauf entsprechend geändert werden. Hinweis: Im Alarmzustand darf nur ein geringer Strom fließen. Die automatische Abschaltfunktion des Testers speichert die eingestellten Parameter und den Betriebszustand. Nach einer erneuten Stromversorgung werden die Daten wiederhergestellt. Batteriekapazitätstest: 1. Die Testbatterie muss mit einem speziellen Ladegerät vollständig geladen sein. 2. Schalten Sie den Tester in den Batteriekapazitätstestmodus. Verbinden Sie die Batteriestromleitung mit den Plus- und Minuspolen P+ und P-. Bei Verwendung einer Vierdraht-Stromzange verbinden Sie die Vierdraht-Schnittstelle der Spannungsprüfvorrichtung mit den Anschlüssen V+ und V-. 3. Stellen Sie mit dem Drehknopf Entladestrom und Entladespannung ein (siehe zwei spezifische Methoden: 2). Drücken Sie nach dem Einstellen des Start-/Stoppschalters einmal die Start
