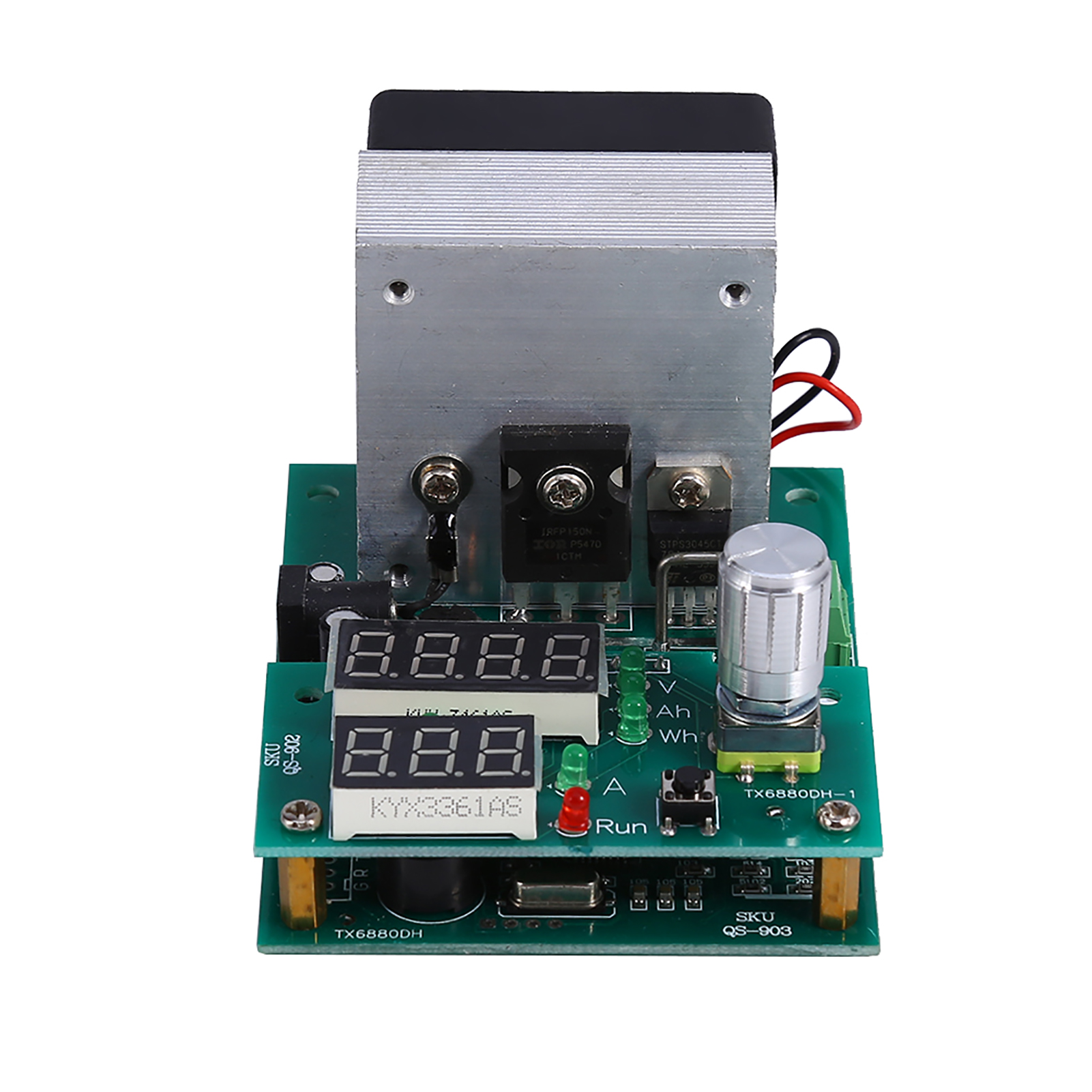

Elektronisches Konstantstrom-lastmodul (9,99 A, 30 V), Multifunktions-batteriekapazitätstester (60 W)

1. Einfache und vielseitige elektronische Last 2. Automatische Speicherfunktion für alle Parameter 3. Ideal für die automatisierte Montage von Alterungsmodulen für Netzteile 4. Erhöhte Kühlredundanz für längere Nutzungsdauer 5. Multifunktional, auch für Batterietests geeignet. Beschreibung: Neues Design, einfache und vielseitige elektronische Last! Die automatische Speicherfunktion für alle Parameter macht sie ideal für die automatisierte Montage von Alterungsmodulen (Burn-in) für Netzteile. Merkmale: 1. Einfache und vielseitige elektronische Last. 2. Automatische Speicherfunktion für alle Parameter, ideal für die automatisierte Montage von Burn-in-Modulen für Netzteile. 3. In der neuesten Version etwas größere Abmessungen und ein verbesserter Lüfter mit dem originalen Hochgeschwindigkeits-Doppellagerlüfter Delta 5020. 4. Erhöhte Kühlredundanz für längere Nutzungsdauer. 5. Multifunktional, auch für Batterietests geeignet. Technische Daten: Stromversorgung: Gleichspannung 12 V (tatsächliche Spannung 11–14 V), Stromstärke mindestens 0,5 A, andernfalls wird der Fehlercode Err6 angezeigt. Betriebsarten: Konstantstrom (DC) im Einzelmodus. Entladestrom: 0,20–9,99 A (in Schritten von 0,1 A oder 0,01 A). Maximaler Entladestromfehler: 0,7 % (-0,01 A). Maximaler Kapazitätstestfehler: 0,5 A: 2,5 %, 2 A: 1,5 %, ab 5 A: 1,2 % (Abschaltung bei Offline-Betrieb). Spannungsbereich: 1,0–25,0 V (in Schritten von 1 V oder 0,1 V). Entladespannung: 1,00–30,00 V. Maximaler Spannungsmessfehler: 1 % ± 0,02 V. Maximale Leistung: 60 W (die maximale Leistung begrenzt automatisch den Maximalstrom; z. B. beträgt der Maximalstrom bis zu 60 W 9,99 A bei 6 V und 20 V und nur 3,00 A bei 20 V). Maximale Batteriekapazität (Testwerte): 999,9 Ah bzw. 9999 Wh (Wert vor Testende erreicht). Abmessungen der Platine: 60 W, 100 mm × 70 mm × 57 mm (Lüftertiefe: ca. 12 mm). Befestigungslöcher: 60 mm × 88 mm, 3,2 mm Durchmesser, 5 mm Abstandshalter vorinstalliert. Gewicht: ca. 184 g. Lüftersteuerung: intelligente Steuerung (stufenlose Drehzahlregelung abhängig von der Kühlkörpertemperatur). Schutzfunktionen: Überhitzung („otP“), transiente Überspannung („oPP“), Überdruck („ouP“), Verpolung, anormale Versorgungsspannung. Anleitung: A: Moduseinstellungen (Elektronischer Lastmodus ist Standard): Halten Sie den Ein-/Ausschalter (rote Taste) gedrückt, bis sich das Testgerät einschaltet. Lassen Sie die Taste los, um „Fun*“ anzuzeigen. Drehen Sie den Drehknopf, um den Testmodus auszuwählen: „Fun1“ für den elektronischen Lastmodus, „Fun2“ für die Batteriekapazitätsprüfung. Nach dem Aufrufen der Einstellungen drücken Sie die Taste zum Starten/Stoppen des Summers. Sie können den Summer auch durch Drehen des Knopfes aktivieren („bEon“) oder deaktivieren („bEoF“). Sobald die Einstellung abgeschlossen ist, drücken Sie die Taste erneut, um das Testgerät neu zu starten. Digitale Darstellung der Einstellung: II: Elektronischer Lastmodus: 1. Schalten Sie die 12-V-Stromversorgung ein und starten Sie im elektronischen Lastmodus. Stellen Sie sicher, dass die Last ausgeschaltet ist (die „RUN“-LED sollte nicht leuchten; falls doch, drücken Sie den Ein-/Ausschalter, um die Last auszuschalten). Schließen Sie das zu testende Netzteil an den Stromeingang des Testanschlusses (P+ P-) an. Achten Sie unbedingt auf die richtige Polarität! 2. Stellen Sie Stromstärke und Schwellenspannung mit dem Drehknopf ein. Drehen Sie den Drehknopf, um den Stromwert auszuwählen, und drücken Sie ihn anschließend, um die Einstellung zu ändern. Die beiden mittleren Ziffern rechts neben der Digitalanzeige und die VA-Digitalanzeige bestimmen gleichzeitig den gewählten Stromwert. 3. Drücken Sie den Ein-/Ausschalter. Die Last startet, die LED „RUN“ leuchtet auf, und der zu testende Stromkreis wird mit Strom versorgt, um die Entladung durchzuführen. Die obere Anzeige zeigt die tatsächliche Eingangsspannung der Last an. Wenn die Spannung unter den eingestellten Grenzwert fällt, blinkt die LED „RUN“ und ein kurzer Signalton ertönt. 4. Das Testverfahren kann für jede Stromstärke angepasst werden. Bei Bedarf können Sie die Abschaltspannung verringern. Hinweis: Im Alarmfall ist der übertragene Strom zu niedrig und sollte nicht ansteigen. Die automatische Abschaltfunktion des Testers speichert die Einstellungen und den Betriebszustand. Nach dem Wiedereinschalten werden die Daten wiederhergestellt. Batteriekapazitätstestmodus: 1. Die Testbatterie muss mit einem geeigneten Ladegerät vollständig geladen sein. 2. Schalten Sie das Testgerät im Batteriekapazitätstestmodus ein. Verbinden Sie das Batteriekabel mit den Anschlüssen P+ und P-. Bei Verwendung eines Vierleiter-Zangenmessgeräts verbinden Sie die Vierleiterschnittstelle mit den Anschlüssen V+ und V- des Spannungsmessgeräts. 3. Stellen Sie Entladestrom und -spannung mit dem Drehknopf ein (siehe die beiden spezifischen Methoden unter Punkt 2). Nach dem Einstellen des Ein-/Ausschalters drücken Sie einmal die Taste. Das Batterietestgerät erkennt die erste Leitung
