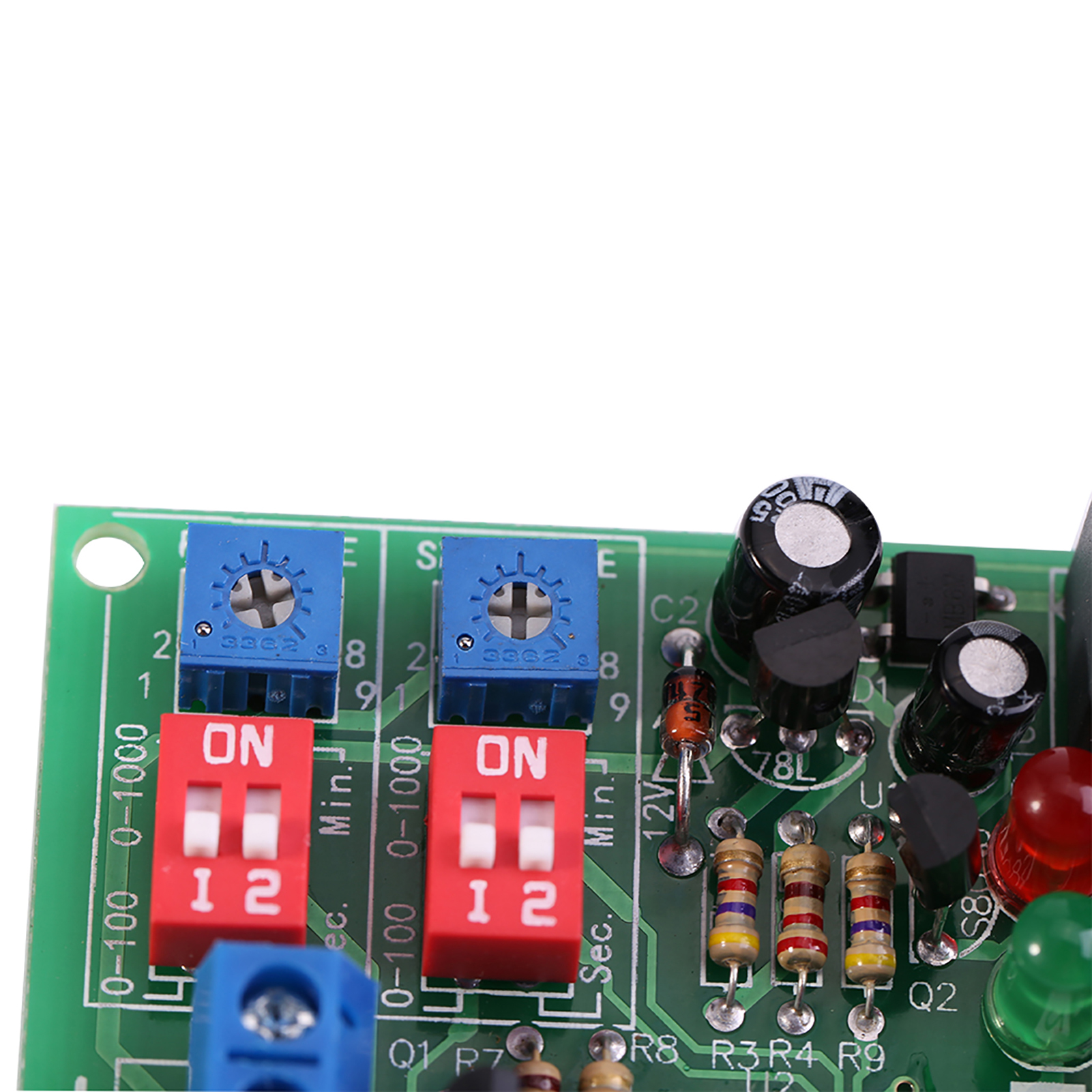

Endlos-zyklus-ein/aus-relaismodul Mit Zwei Einstellbaren Timern, Ac100v-250v

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais-Modul bietet hohe Genauigkeit und einen stabilen, zuverlässigen Betrieb und ist ideal für verschiedene Zeitsteuerungsanforderungen. **Hauptmerkmale:** - Großer einstellbarer Zeitbereich: Sowohl die Laufzeit (RUN) als auch die Stopp-Dauer sind einstellbar. - Start/Stopp-Funktion: Nach dem Einschalten befindet sich das Modul im Endloszyklusmodus, und das Relais schaltet gemäß den eingestellten Zeiten. - Perfekt zur Steuerung von abwechselnden Bewegungen oder wiederholten Ein-/Aus-Zyklen für Alterungstests von Geräten und Produkten. - Vielseitige Anwendungen: Zeitverzögerte Geräte, wiederholte Maschinentestschaltungen, intermittierende Aquarienpumpen usw. **Technische Daten:** - Spannung: AC 100 V ~ 250 V - Leistung: < 1,0 W - Ausgang: Aktiver Ausgang, Ausgangsspannung entspricht Eingangsspannung - Maximaler Ausgangsstrom: < 10 A - Eingang: passiver Schaltereingang, grüne LED leuchtet nach dem Start, rote LED leuchtet nach dem Stopp - Zeitbereich: 0,5 Sekunden bis 1000 Minuten - Zeitgenauigkeit: Maximalwert des Bereichs * 0,001 - Starteingang: passiver Schaltereingang; Wenn Sie beide Anschlüsse verbinden, läuft die Platine nach dem Einschalten in einer Endlosschleife (der Startknopf ist nicht erforderlich). - Abmessungen: 88 x 38 x 22 mm (3,46 x 1,49 x 0,86 Zoll) - Lochabstand: 83 x 33 mm (3,26 x 1,3 Zoll) - Lochdurchmesser: 3,2 mm (0,12 Zoll) **Anleitung:** Die Zeit kann im eingeschalteten und ausgeschalteten Zustand der Platine eingestellt werden. 1. **Einstellen der Laufzeit:** Drehen Sie das RUN TIME-Potentiometer im Uhrzeigersinn, um die Laufzeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Mit dem roten Schalter darunter können Sie den Bereich (links: 0–100 oder 0–1000) und die Einheit (rechts: Sekunden oder Minuten) einstellen. 2. **Stoppzeit einstellen:** Drehen Sie das Potentiometer für die Stoppzeit im Uhrzeigersinn, um sie zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Mit dem roten Schalter darunter können Sie den Bereich und die Einheit einstellen. 3. **Startknopf (nicht im Lieferumfang enthalten):** Schließen Sie einen Taster an und drücken Sie ihn. Die grüne LED leuchtet auf und zeigt den Betrieb an. Die Platine führt den Endloszyklus automatisch gemäß den eingestellten Zeiten aus. Drücken Sie erneut, um den Zyklus zu stoppen (rote LED). 4. **Beispieleinstellung:** Für einen 20-Sekunden-Ein/30-Minuten-Aus-Zyklus in einer Endlosschleife: Stellen Sie den RUN-Bereich auf 0–100, die Einheit auf Sekunden und das Potentiometer auf Position 20 (20/100) ein. Stellen Sie den STOP-Bereich auf 0–100, die Einheit auf Minuten und das Potentiometer auf Position 30 (30/100) ein. Sie können auch die Spannungsmessmethode verwenden: 20/100 * 5 V = 1,0 V und 30/100 * 5 V = 1,5 V. **Wichtige Hinweise:** 1. Verwenden Sie einen Startknopf mit einem Strom von mehr als 0,1 A. 2. Achtung Stromschlaggefahr: Das Kabel des Startknopfs führt Hochspannung; seien Sie vorsichtig. 3. Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden; stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. **Lieferumfang:** 1 x Zeitverzögerungsrelaismodul
