Entwicklungsboard Für Ein 2-kanal-30a-relaismodul Mit Dc7-28/5v-stromversorgung, Wi-fi Und Bluetooth, Esp32-kompatibel. Weiterentwicklung.

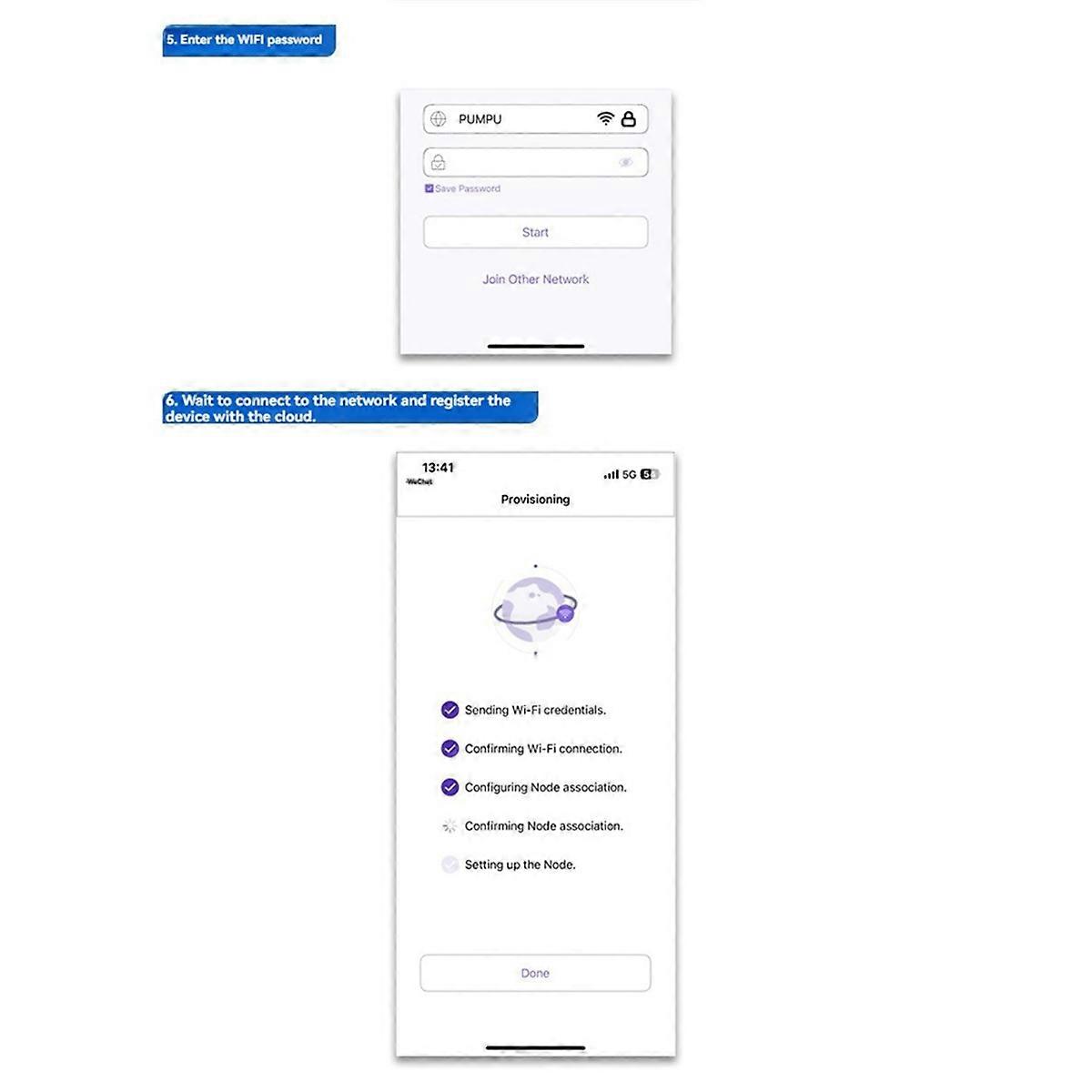

Das ESP32 Dual-Relais-30A-Entwicklungsboard basiert auf dem ESP32-WROOM-32E-Modul. Es verfügt über umfangreiche LED-Ausgänge und unterstützt eine Stromversorgung von 7–28 V DC oder 5 V DC. Die integrierten programmierbaren Tasten, LEDs und Relais erleichtern die Prototypentwicklung und bieten zahlreiche Möglichkeiten für IoT-Anwendungen. Nach der Programmierung kann es per Smartphone ferngesteuert werden. Die integrierten LEDs und Relais ermöglichen die WLAN-Netzwerkkonfiguration und das Zurücksetzen auf Werkseinstellungen. Die integrierten Zweikanal-Relais (5 V/30 A) mit Schaltsignalen eignen sich zur Steuerung von Lasten mit 250 V AC oder 30 V DC. Der ESP32 ist kompatibel mit den Entwicklungsumgebungen Arduino (IDE), VS Code und Tony. Bedienung: Die Relais-Steuerpins sind GPIO12 und GPIO13 (High-Pegel). Die programmierbare LED ist über GPIO5 (Low-Pegel) zugänglich und kann vom Benutzer programmiert werden. Die programmierbare Taste ist über GPIO0 zugänglich und dient gleichzeitig als Ein-/Ausschalter. Relais-Ausgangsanschlüsse: NC: Normalerweise geschlossener Anschluss, vor dem Einschalten mit COM verbunden und nach dem Einschalten offen; COM: Gemeinsamer Anschluss; NO: Normalerweise offener Anschluss, vor dem Einschalten offen und nach dem Einschalten mit COM verbunden. Farbe: Blau. Material: Leiterplatte + Bauteile. Aufgrund unterschiedlicher Produktionschargen können Aussehen und Kennzeichnung des Produkts variieren, ohne die Funktion zu beeinträchtigen. Lieferumfang: 1 x ESP32 2-Kanal 30A Relaismodul. Nur die oben genannten Komponenten sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
