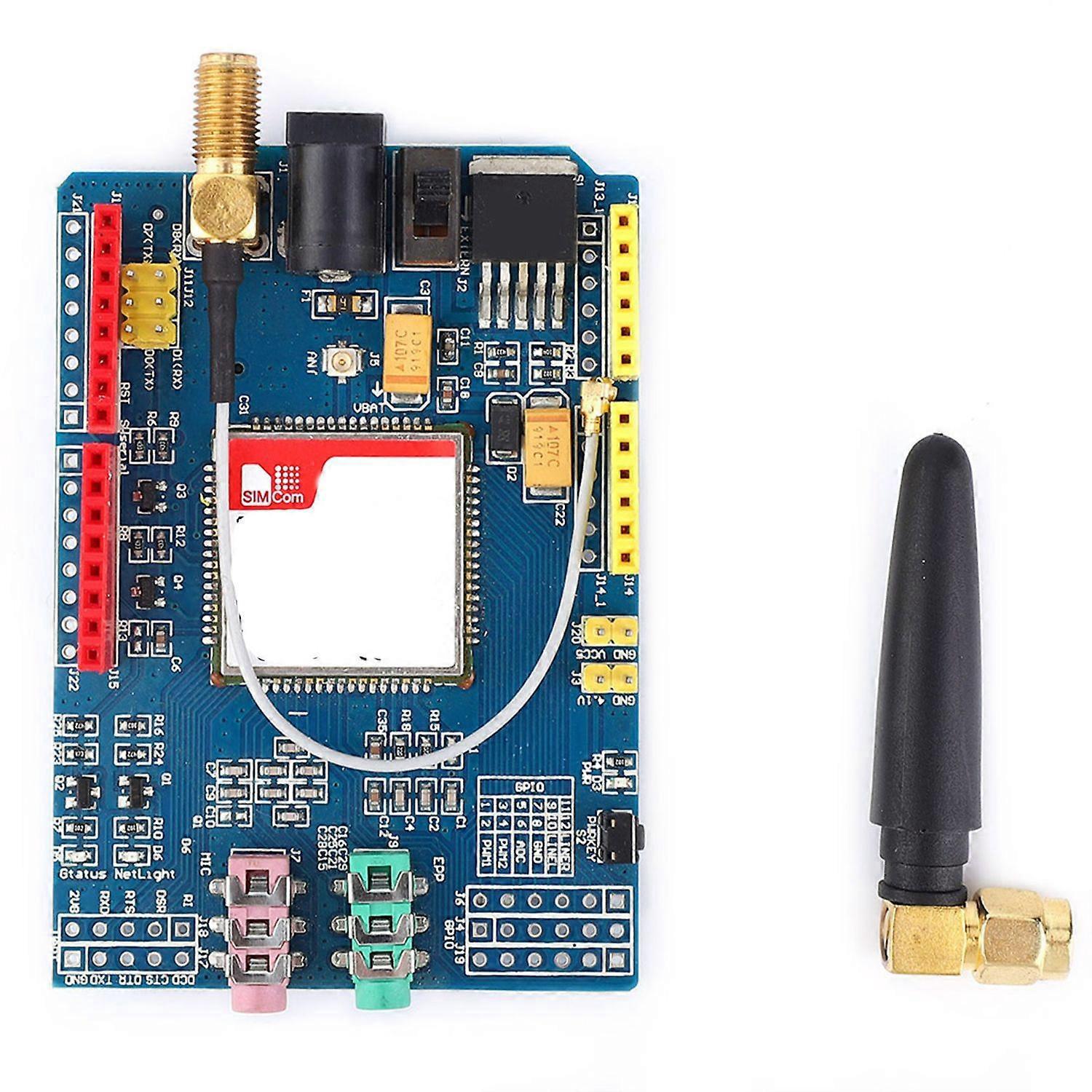

Entwicklungsboard-modul-kit Passend Für 850/900/1800/1900 Mhz Gprs/gsm

Computer-Debugging USB-TTL. Dieses Modul benötigt eine Stromversorgung von 5–26 V, wobei ein 5-V-Netzteil mit 2 A empfohlen wird. Nach dem Anschluss an das Motherboard muss das Netzteil 2 A liefern können. Der Grund dafür ist, dass der Startstrom und der maximale Betriebsstrom des GPRS Shields bis zu 2 A betragen müssen, der USB-Anschluss jedoch nicht so viel Strom liefern kann. Daher ist ein externes Netzteil erforderlich. Der zweite Stromanschluss dient zum Anschluss einer 3,7–4,5-V-Stromversorgung für Lithium-Batterien. Die serielle Schnittstelle ist vollständig kompatibel. Die TTL-Schnittstelle ist mit 3,3-V- und 5-V-Mikrocontrollern kompatibel. Stellen Sie sicher, dass Ihre SIM-Karte nicht gesperrt ist. Die optimale Baudrate für die GPRS-Shield-Kommunikation beträgt 19200 BPS 8-n-1 (das GPRS Shield passt die Baudrate standardmäßig automatisch an). Quadband 850/900/1800/1900 MHz – funktioniert in GSM-Netzen weltweit. GPRS Multi-Slot Klasse 10/8. GPRS-Mobilstation Klasse B. Konform mit GSM Phase 2/2+. Klasse 4 (2 W bei 850/900 MHz). Klasse 1 (1 W bei 1800/1900 MHz). Steuerung über AT-Befehle – Standardbefehle: GSM 07.07 & 07.05 | Erweiterte Befehle: SIMCOM AT-Befehle. SMS – zum Versenden kleiner Datenmengen über das Netzwerk (ASCII oder rohe Hexadezimalzahlen). Integrierter TCP/UDP-Stack – ermöglicht das Hochladen von Daten auf einen Webserver. Echtzeituhr (RTC) wird unterstützt. Wählbarer serieller Port. Lautsprecher- und Kopfhöreranschluss. Geringer Stromverbrauch – 1,5 mA (Ruhemodus). Spezifikation: Stromversorgung: 5–26 V, Vier Frequenzbereiche: 850/900/1800/1900 MHz, Betriebstemperatur: -40–85 °C. Lieferumfang: 1 x Modul, 1 x GSM-Antenne. Hinweis: Das Produkt wird ohne isolierendes Gehäuse geliefert. Beachten Sie die ESD-Vorsichtsmaßnahmen, insbesondere bei trockener Witterung (niedrige Luftfeuchtigkeit). Die Werkseinstellung für die UART-Schnittstelle des GPRS-Shields ist 19200 bps 8-N-1 (kann über AT-Befehle geändert werden). Schnittstellenübersicht: Stromversorgungsauswahl – Wählen Sie die Stromversorgung für das GPRS-Shield. Stromanschluss – Anschluss an eine externe 4,8–5 V DC-Stromversorgung. Antennenschnittstelle – Anschluss an eine externe Antenne. Serielle Schnittstelle – Wählen Sie entweder die Software- oder die Hardware-Schnittstelle für die Verbindung mit dem GPRS-Shield. Hardware-Schnittstelle: D0/D1. Software-Schnittstelle: D7/D8. Status-LED – Zeigt den Betriebszustand an. Netzwerk-LED – Zeigt den Verbindungsstatus an. UART-Pins: 1x UART-Pin. Mikrofon – Zum Annehmen von Anrufen. Lautsprecher – zum Annehmen von Anrufen. GPIO-, PWM- und ADC-Pins getrennt. Ein-/Ausschalter – zum Ein- und Ausschalten.
