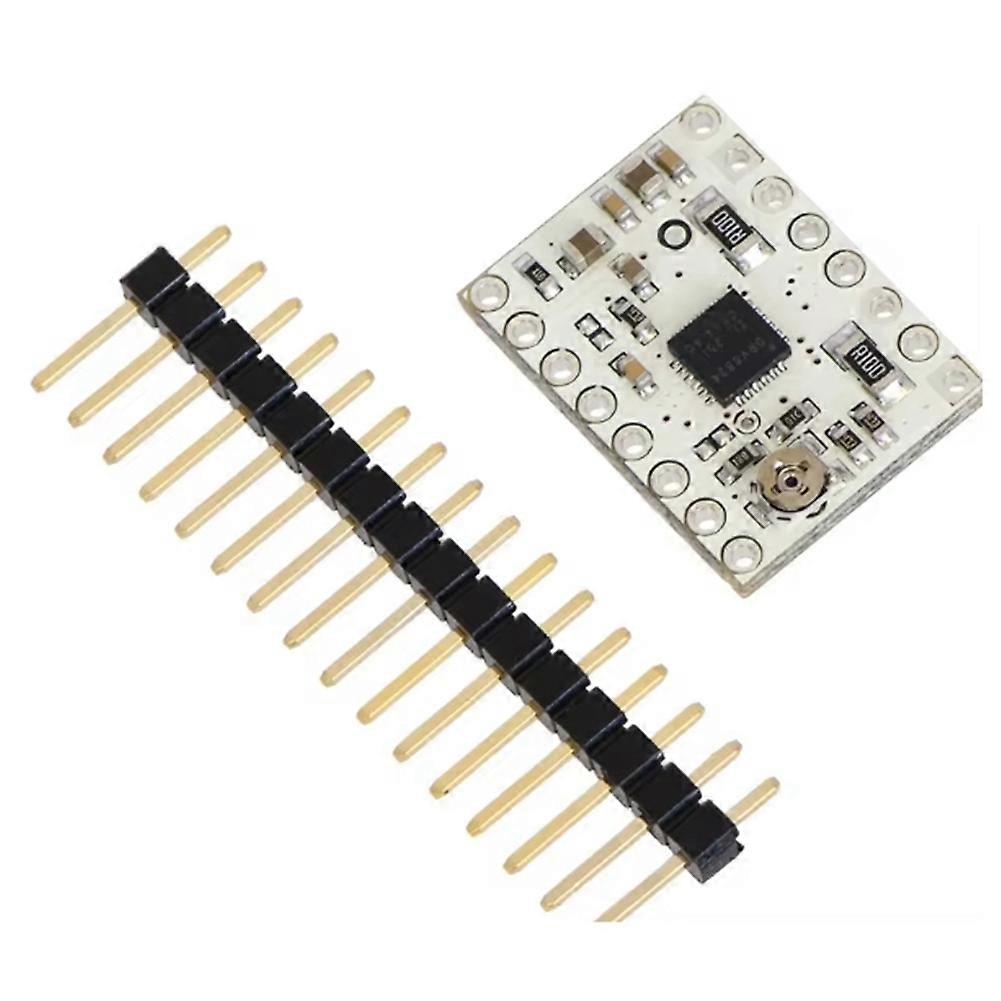

Entwicklungsplatine Für Niederspannungs-schrittmotortreiber 2134 Drv8834 (integrierter Spannungsregler 2,5-10,8 V)
EAN 7406395282015
40,99 €
ab 40,99 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: heute
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 40,99 € | Gratis | 40,99 € | Zum Shop |
| Sechs verschiedene Schrittauflösungen | Vollschritt, Halbschritt, Viertelschritt, Achtelschritt, Sechzehntelschritt und Zweiunddreißigstelschritt. Die einstellbare Stromregelung ermöglicht die Festlegung des maximalen Ausgangsstroms über ein Potentiometer und somit die Verwendung höherer Spannungen für höhere Schrittgeschwindigkeiten. Die intelligente Chopper-Steuerung wählt automatisch den passenden Stromabfallmodus (schneller oder langsamer Abfall). Schutz vor Überhitzung, Überstrom und Unterspannung. 57 g (2 oz) leichte 4-lagige Kupfer-Leiterplatte für verbesserte Wärmeableitung. Dieses Produkt ist eine Träger- oder Erweiterungsplatine für den Niederspannungs-Schrittmotortreiber DRV8834 von TI. Dieser Treiber steuert einen bipolaren Schrittmotor mit einem maximalen Ausgangsstrom von 2 A pro Spule (siehe „Hinweise zur Verlustleistung“ weiter unten für weitere Informationen). Versorgungsspannungsbereich: 2,5 bis 10,8 V. Integrierter Regler (keine externe Logik-Stromversorgung erforderlich). Kompatibel mit 3,3-V- und 5-V-Systemen. Kurzschlussschutz gegen Masse, Stromversorgung und Last. Unter dem Treiber-IC auf der Unterseite der Leiterplatte befindet sich eine freiliegende, lötbare Massefläche. Dieses Produkt wird mit allen SMD-Bauteilen, einschließlich des DRV8834-Treiber-ICs, wie abgebildet bestückt geliefert. Farbe: Siehe Abbildung. Material: Leiterplatte. Lieferumfang: 1 x DRV8834 Niederspannungs-Schrittmotor. Nur die oben genannten Komponenten sind enthalten; weitere Produkte werden nicht mitgeliefert. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Beleuchtung und Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich. |
