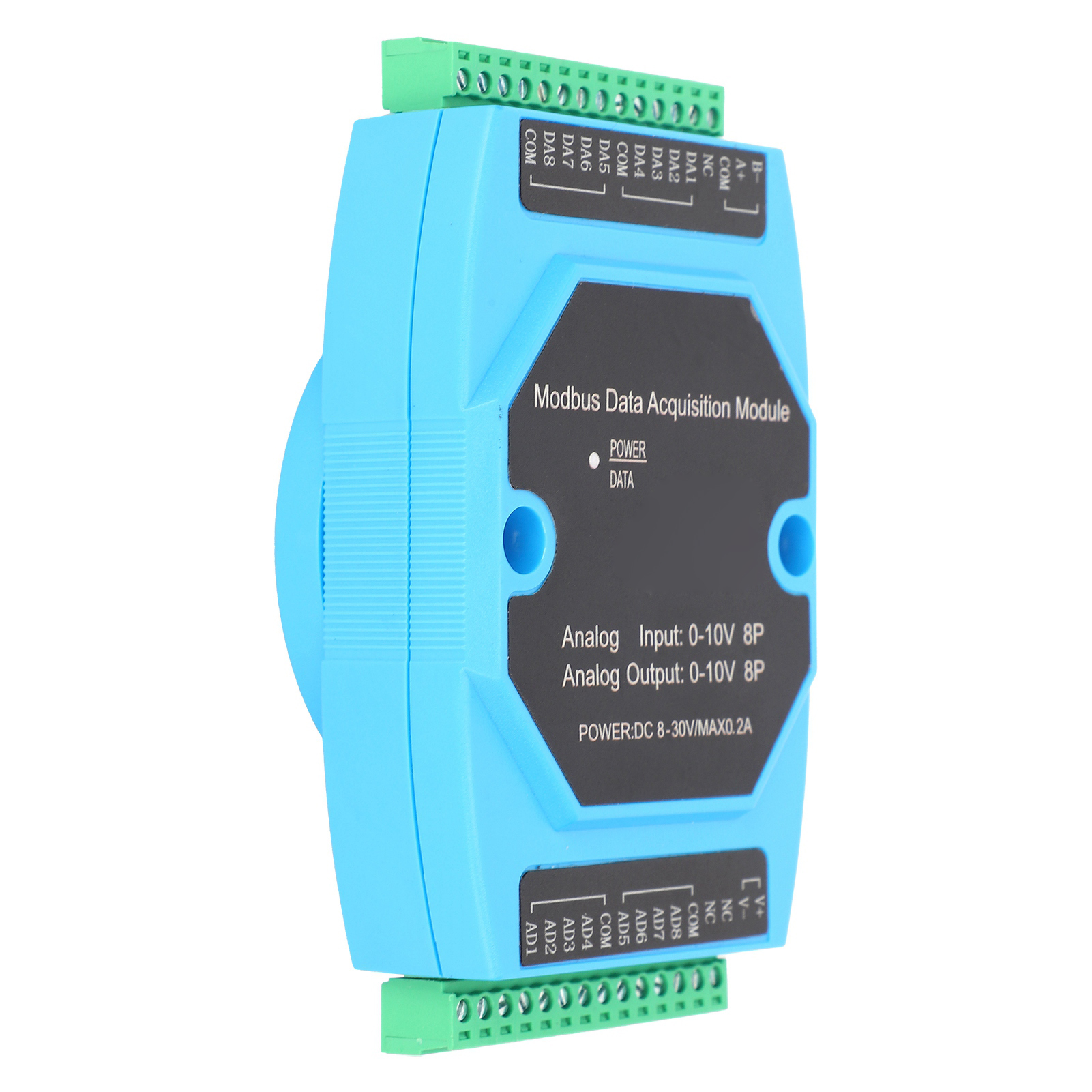

Erfassungsmodul Spannungserfassung Und Ausgabedatenprotokollierung 8ad 0–10v Analoggrößeneingang

1. Das Erfassungsmodul verwendet einen hochpräzisen AD-Wandler, 8 analoge Spannungsein- und -ausgänge und arbeitet stabil. 2. Der Eingangsspannungsbereich für die analoge Datenerfassung liegt bei 0–10 V, die Genauigkeit bei 0,02 V. Die Datenerfassung erfolgt schnell und präzise. 3. Die Standardbaudrate beträgt 9600 und die Stationsnummer 01. Baudrate und Stationsnummer können per Befehl angepasst werden. 4. Die Datenübertragung erfolgt drahtlos, was eine komfortable und sichere Nutzung ermöglicht und verbindungsbedingte Messfehler vermeidet. 5. Das Modul ist mit SPS, HMI, PC usw. vernetzbar und findet breite Anwendung in der Signalsteuerung industrieller Feldgeräte. Spezifikation: Artikeltyp: Datenerfassungsmodul; Modell: WSM01-1; Material: Technischer Kunststoff; Versorgungsspannung: DC 8–30 V; Maximaler Betriebsstrom: 120 mA; Anwendungsszenario: Zusammenarbeit mit dem Host-System (SPS, HMI, PC usw.), Erfassung digitaler Werte nach Spannungssignalwandlung. Häufige Anwendungsbereiche: Überwachung von Industrieanlagen, Umweltüberwachung und weitere. Kommunikationsbeschreibung: Lesen des ersten Spannungseingangs (AD1-Eingang, 1 V): Host sendet: 01/04/0008/0001/BO08/ Stationsnummer/Funktionscode/erste Adresse/Menge/Prüfcode/ Modul zurück: 01/04/02/0064/B8DB/ Stationsnummer/Funktionscode/Bytes/Spannungsdaten/Prüfcode/ Lesen der Spannungseingänge 1 bis 8 (8 Kanäle AD-Eingang, 1 V): Host sendet: 01/04/0008/0008/700E/ Stationsnummer/Funktionscode/erste Adresse/Menge/Prüfcode/ Modul zurück: 01/04/10/00640064006400640064006400640064/DBEA/ Stationsnummer/Funktionscode/Bytes/Spannungsdaten/Prüfcode/ Abfrage des ersten Spannungsausgangs (DA1-Ausgang, 0,1 V): Host sendet: 01/04/0000/0001/31 CA/ Stationsnummer/Funktionscode/Erste Adresse/Menge/Prüfcode/ Modulrückgabe: 01/04/02/0064/B8DB/ Stationsnummer/Funktionscode/Bytes/Spannungsdaten/Prüfcode/ Abfrage der Spannungsausgänge 1 bis 8 (8 DA-Ausgänge 0,1 V Spannung): Host sendet: 01/04/0000/00 08/F1 CC/ Stationsnummer/Funktionscode/Erste Adresse/Menge/Prüfcode/ Modulrückgabe: 01/04/10/00640064006400640064006400640064/DBEA Stationsnummer/Funktionscode/Bytes/Spannungsdaten/Prüfcode/ Ersten Spannungsausgang einstellen (DA1-Ausgang 1 V Spannung): Host sendet: 01/06/0000/03E8/8974/ Stationsnummer/Funktion Code/Adresse/Spannungsdaten/Prüfcode/ Modulrückgabe: 01/06/0000/03E8/89 74/ Stationsnummer/Funktionscode/Adresse/Spannungsdaten/Prüfcode/ Spannungsausgang 1 bis 8 einstellen (8 DA-Ausgänge 1 V Spannung): Host sendet: 01/10/00 00/0008/10/03e8 03e8 03e8 03e8 03e8 03e8 03e8 03e8 03e8/3c05 Stationsnummer/Funktionscode/erste Adresse/Menge/Byte-Nummer/Spannungsnummer/Prüfcode/ Modulrückgabe: 01/10/0000/0008/C1C5/ Stationsnummer/Funktionscode/erste Adresse/Anzahl der Bytes/Prüfcode/1 x Erfassungsmodul
