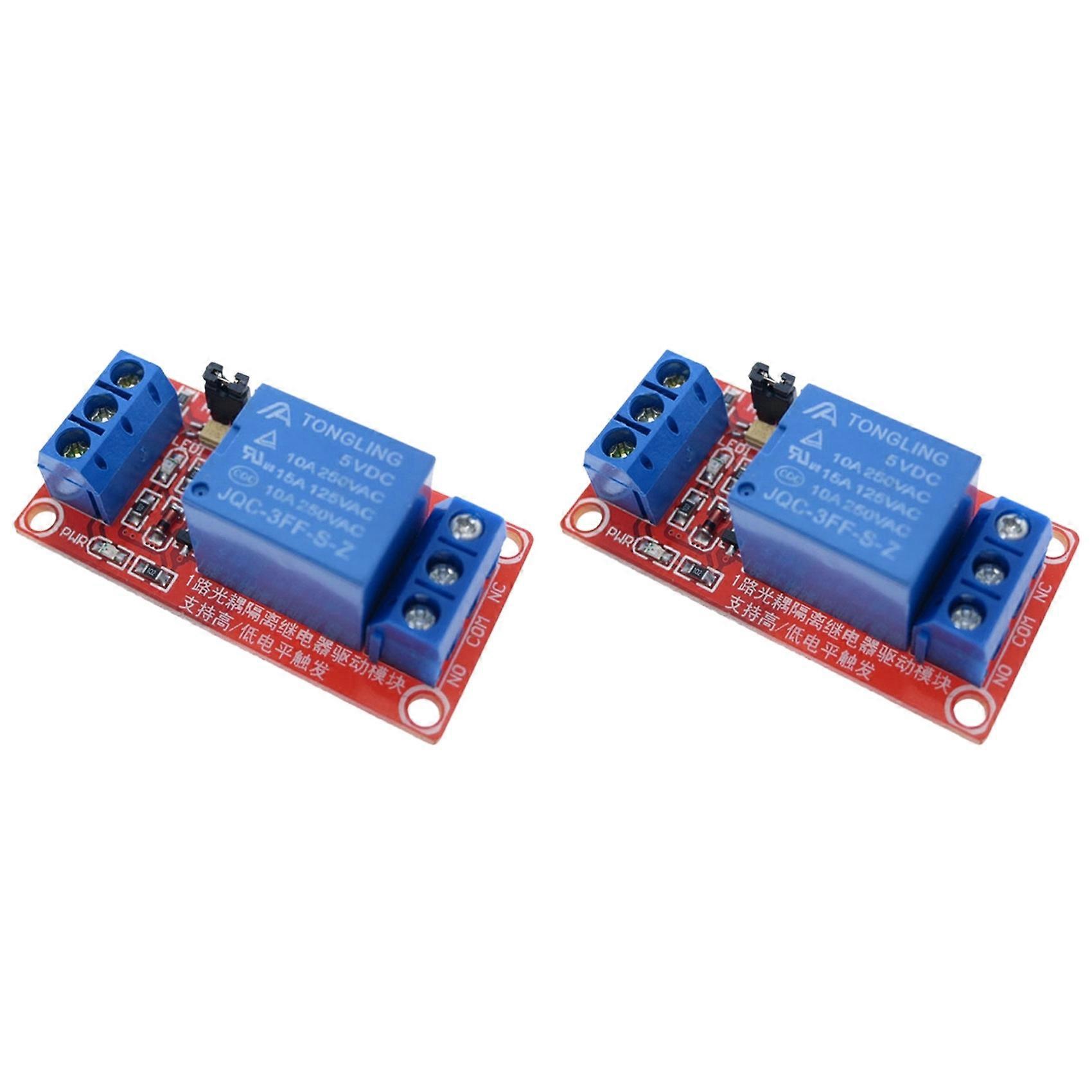

Erweiterungsplatine Für Arduino Mit 5v 1-kanal-relaismodul Und Unterstützung Für Hohe Und Niedrige Pegel (2x 1-kanal 5v Relaismodulplatine) Mit Optokoppler.

Dieses Modul verwendet ein hochwertiges Relais mit Öffnerkontakten und unterstützt eine maximale Last von 250 V AC / 10 A oder 30 V DC / 10 A. Es verfügt über einen SMD-Isolationsoptokoppler, der für eine stabile Ansteuerung und Leistung sorgt. Der Triggerstrom beträgt 5 mA. Die Betriebsspannung des Moduls liegt bei 5 V. Der High- oder Low-Zustand des Moduls kann per Jumper aktiviert werden. Dank seiner fehlertoleranten Konstruktion schaltet das Relais nicht, wenn die Steuerleitung unterbrochen ist. Betriebsanzeige (grün), Relaisstatusanzeige (rot). Modulschnittstellen: 1. CC: Positive Versorgungsspannung (VCC) 2. CC: Masse (GND) 3. IN: Relaisansteuerung (High- oder Low-Pegel). Relaisausgänge: 1. NO: Öffnerkontakt 2. COM: Gemeinsamer Relaisanschluss 3. NC: Schließerkontakt. High/Low-Triggerung: Low-Triggerung bei Jumper auf dem unteren Pin; High-Triggerung bei Jumper auf dem oberen Pin. 1-Kanal-H/L-Relaismodul mit Optokoppler-Verschlusstaster. Vierloch-Schraubbefestigung, 3,1 mm Durchmesser. Abmessungen: 50 mm × 26 mm × 18,5 mm (L × B × H). Material: Leiterplatte. Farbe: Blau. Lieferumfang: 2 Relaismodule. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtreflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
