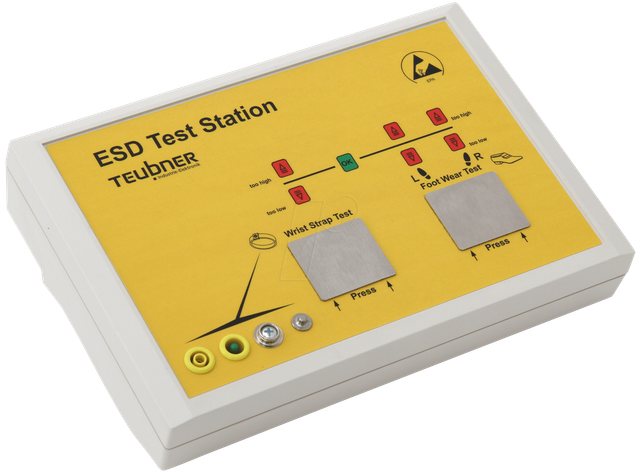

ESD TESTSTATION - Teubner ESD-Teststation

inkl. ESD-Bodenplatte, Verbindungskabel und WandhalterungDas Ableitwiderstandstestgerät ermöglicht das Erkennen einer Fehlfunktion von ableitenden Armbändern und Fußbekleidungen. Zusätzlich kann eine Zugangskontrolle mit der integrierten Türöffnerfunktion durchgeführt werden.Bei negativem Ergebnis kann zusätzlich ein akustisches Signal gegeben werden. Ein Relaisausgang (Schutzkleinspannung), welcher bei einem positiven Testergebnis aktiviert wird, kann zur Ansteuerung eines Türöffners benutzt werden. Technische Daten:Versorgung Versorgungsspannung: 230VAC Schutzklasse II (Nicht mit Schutzerde verbinden!) T70°C C8, EN 60320-1 Leistungsaufnahme: ca. 4VA Relaisausgang: Schutzkleinspannung 24VAC/DC max. 1AAnschlüsse Armbandtest: 4mm - Sicherheitsbuchse 4mm - Sicherheitsstecker 10mm - Druckknopf 4mm - Druckknopf Anschlüsse Schuhtest: DSub 9polig für SchuhelektrodeTestelektroden: 42*52mm Edelstahl V2A Relaisausgang: 3pol. DIN-Buchse mit Verschraubung Pin 1: Öffner Pin 2: Mittenkontakt Pin 3: SchließerGehäuse: Pultgehäuse für Wand- und Tischmontage Maße: BHT 264*180*110mm Gehäuseschutzart: IP20Serielle Schnittstelle Übertragungsparameter und Anschluss Die Übertragungsparameter sind intern festgelegt und können vom Bediener nicht geändert werden. Übertragungsrate: 9600 Baud Parität: keine Datenbreite: 8 Bit Stoppbits: 1 Anschlussbelegung Buchse Mini USB B: Eine handelsübliche USB A - Mini B Leitung kann als Verbindungsleitung verwendet werden.(abgebildete Edelstahlsäule nicht im Lieferumfang)
