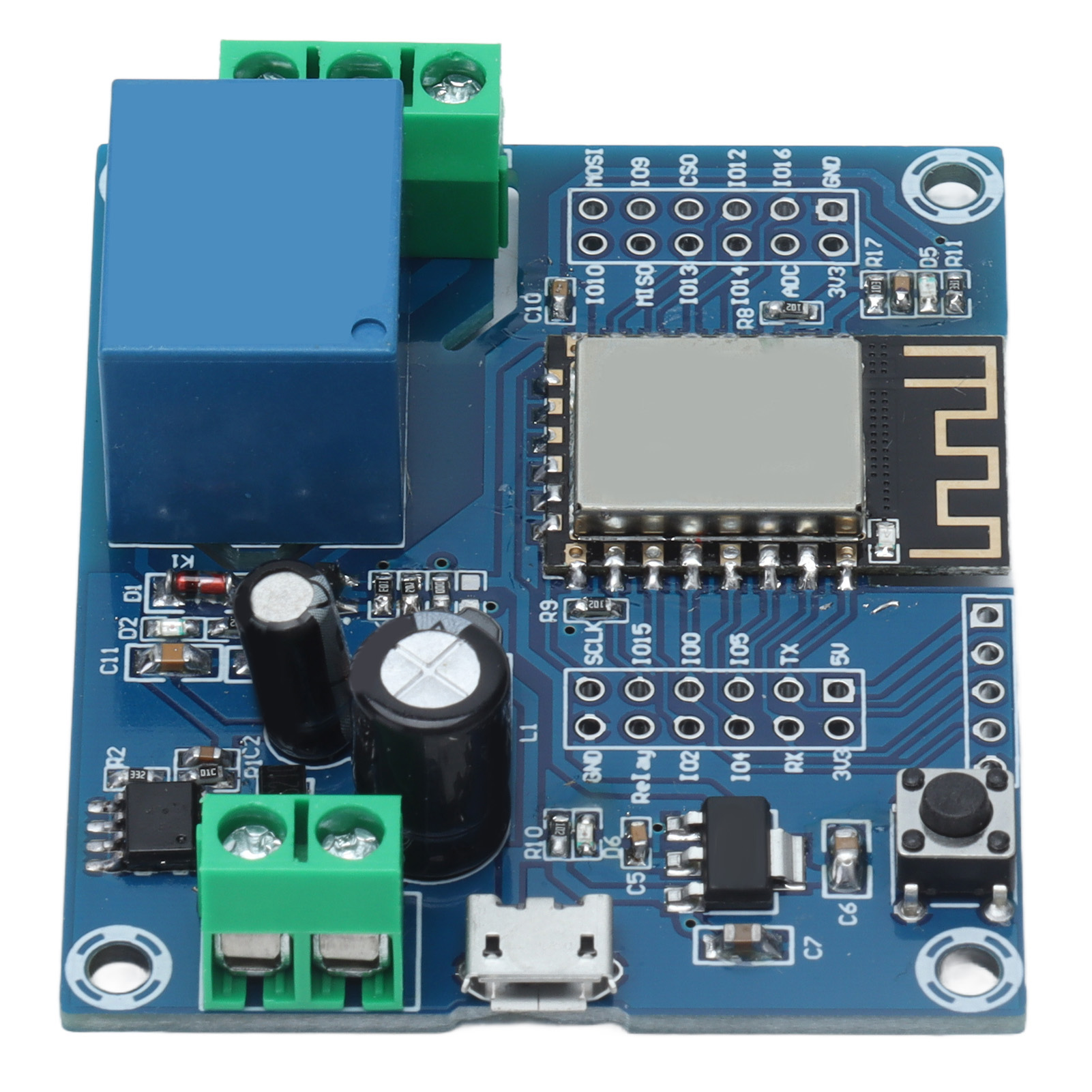

Esp-12f Entwicklungsboard Mit 1-kanal Esp8266 Relaismodul Und Wi-fi-steuerung, Stiftanschlüssen

1. Stromversorgung: Das Relaismodul kann mit einer Gleichspannung von 8 bis 80 V, über USB 5 V oder über einen 5-V-Anschluss versorgt werden und bietet somit hohe Flexibilität. 2. 1-Kanal-Relais: Dieses integrierte 5-V-1-Kanal-Relais liefert ein Schaltsignal zur Steuerung von Lasten bis zu 250 V AC oder 30 V DC. 3. Integrierte Komponenten: Dieses bewährte und stabile ESP-12F-WLAN-Modul verfügt über 4 MB Flash-Speicher und einen RST-Reset-Knopf. 4. Konnektivität: Die UART-I/O- und Programm-Download-Ports des WLAN-Relaismoduls sind über LEDs zugänglich und ermöglichen so eine einfache zukünftige Entwicklung. 5. Mit LED-Anzeige: Dank der Betriebsanzeige, der programmierbaren LED und der Relaisanzeige ist der Betriebszustand auf einen Blick erkennbar. Produkttyp: Relaismodul. VCC, GND: 8–80 V DC-Stromversorgung. Micro-USB: 5 V DC USB-Stromversorgung. 6 x 6 mm Taster: ESP8266-Reset-Taster. UART-Programm-Upload-Port: Die Pins GND, RX, TX und 5V des ESP8266 werden mit den entsprechenden Pins GND, TX, RX und 5V des externen TTL-Seriell-Port-Moduls verbunden. Pin 100 muss während des Uploads mit Masse (GND) verbunden und anschließend wieder getrennt werden. GPIO-Anschluss. Relaisausgang: NC: Normalerweise geschlossen, das Relais ist vor dem Schließen mit COM verbunden und bleibt danach geöffnet. COM: Gemeinsamer Anschluss. NO: Normalerweise offen, das Relais bleibt vor dem Schließen geöffnet und ist nach dem Schließen mit COM verbunden. Mit LED-Betriebsanzeige. Programmierbare LED: Ansteuerung über GPIO16. Relaisanzeige: Leuchtet, wenn das Relais geschlossen ist. 1 x Relaismodul. 2 Doppelpol-Anschlüsse, 1 Einzelpol-Anschluss.
