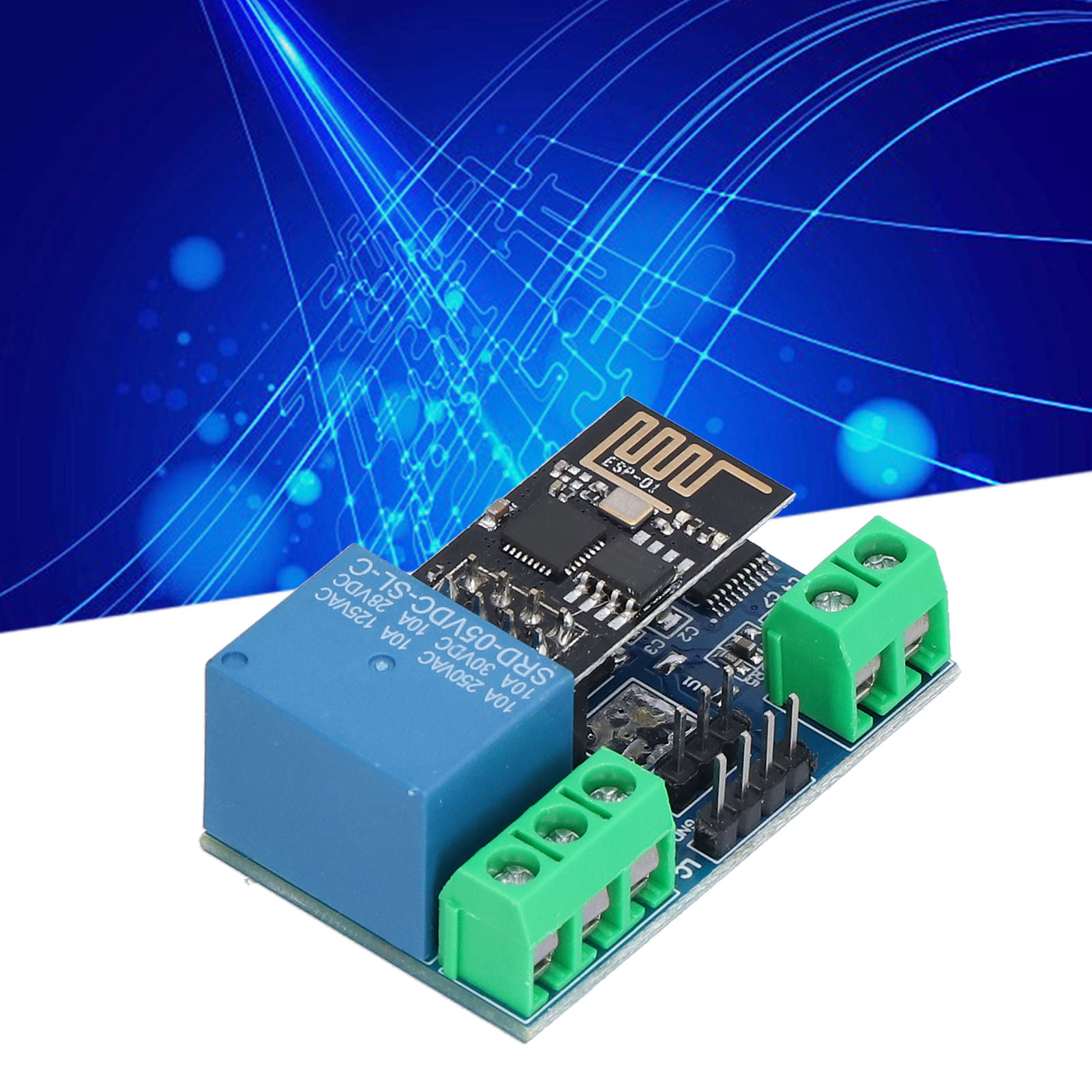

Esp8266 5v Wlan-repeater Für Smart Home, Mobile App Und Fernbedienung

Willkommen in unserem Shop! Wir präsentieren das ESP8266 WLAN-Relaismodul – ein kompaktes und leistungsstarkes Gerät zur Fernsteuerung Ihrer Geräte. **Detaillierte technische Daten:** - **Abmessungen der Platine:** Ca. 45 x 28 mm (1,8 x 1,1 Zoll) - **Integriertes WLAN-Modul:** ESP8266, ermöglicht bis zu 5 Clients gleichzeitig im Access-Point-Modus (AP). - **Integriertes Relais:** 5 V, 10 A/250 V AC und 10 A/30 V DC, mit einer Lebensdauer von 100.000 Schaltzyklen, Freilaufdiodenschutz und kurzer Reaktionszeit. - **Maximale Übertragungsreichweite:** Ca. 400 Meter (1312,3 Fuß) im Freien bei direkter WLAN-Verbindung des Smartphones. Modul. Wenn Telefon und Modul mit demselben Router verbunden sind, hängt die Reichweite von der Reichweite des Routers ab. **Funktionen und Betriebsmodi:** Das Modul kann in drei Modi betrieben werden: STA (Client), AP (Access Point) und STA+AP (Client + Access Point). Sie können serielle Befehle von einer mobilen App senden, um das drahtlose Relais im lokalen Netzwerk zu steuern. **Lieferumfang:** - 1 x ESP8266 WLAN-Relaismodul **Pinbelegung:** - **IN+, IN-:** 5V-Stromversorgung - **TX, RX, GND:** Serielle Debugging-Pins **Konfiguration (erfordert serielle Debugging-Software und ein USB-TTL-Modul):** - Verbinden Sie die RX-, TX- und GND-Pins des USB-TTL-Moduls mit den entsprechenden TX-, RX- und GND-Pins des Moduls. - Verbinden Sie IN+ und IN- mit einer 5V-Stromversorgung. - Die Standard-Baudrate beträgt üblicherweise 115200 oder 9600 und kann über AT-Befehle geändert werden (z. B. AT+CIOBAUD-115200). **Beispiel für die Konfiguration des AP-Modus (Telefon direkt mit dem Modul verbunden):** 1. Senden Sie `AT+CWMODE-2`, um den AP-Modus auszuwählen. 2. Senden Sie `AT+RST`, um das Modul zurückzusetzen. 3. Senden Sie `AT+CIPMUX-1`, um mehrere Verbindungen zu öffnen. 4. Senden Sie `AT+CIPSERVER-1,8080`, um den TCP-Dienst auf Port 8080 zu aktivieren. 5. Senden Sie `AT+CIFSR`, um die IP-Adresse zu erhalten (z. B. 192.168.4.1). 6. Verbinden Sie Ihr Android-Telefon mit dem Zugriffspunkt des Moduls. 7. Öffnen Sie die mobile Anwendung „TCP-Verbindung“. 8. Melden Sie sich an und bearbeiten Sie eine Schaltfläche, indem Sie den Relais-Steuerbefehl (hexadezimal) eingeben. **Beispiel für die STA-Modus-Konfiguration (Telefon und Modul am selben Router):** 1. Senden Sie `AT+CWMODE-1` für den STA-Modus. 2. Senden Sie `AT+RST` zum Zurücksetzen. 3. Senden Sie `AT+CWJAP="",""`, um das Modul mit dem Router zu verbinden. 4. Senden Sie `AT+CIPMUX-1`, um mehrere Verbindungen zu öffnen. 5. Senden Sie `AT+CIPSERVER-1,8080`, um den TCP-Dienst zu aktivieren. 6. Senden Sie `AT+CIFSR`, um die IP-Adresse zu erhalten (z. B. 10.168.1.154). 7. Verbinden Sie Ihr Telefon mit demselben Router. 8. Öffnen Sie die mobile App „TCP-Verbindung“. Dieses Modul eignet sich ideal für Automatisierungs- und Fernsteuerungsanwendungen.
