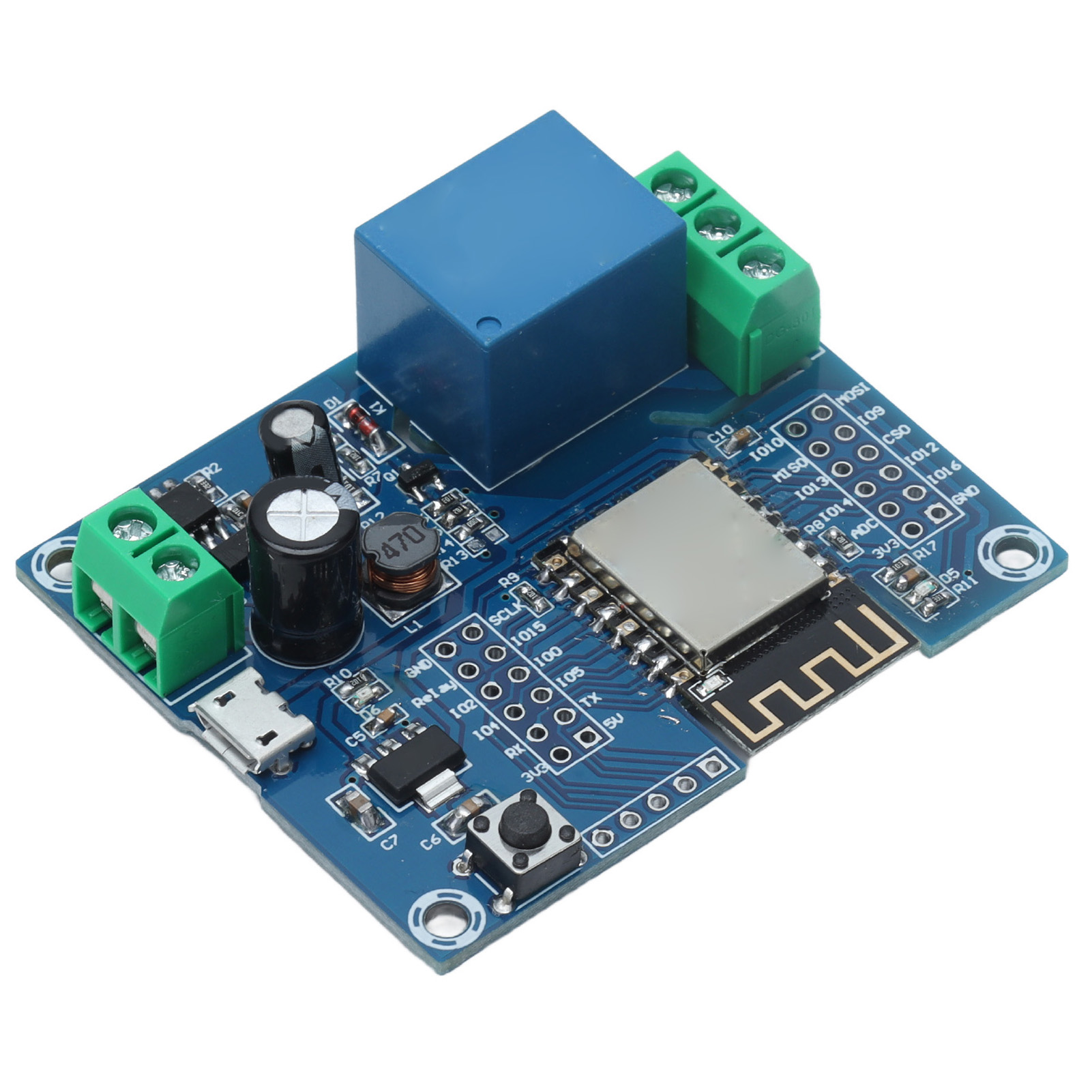

Esp8266 Esp-12f 1-kanal-wlan-relaismodul, Entwicklungsboard Mit Stiftleistenanschlüssen, Fernsteuerung Über App

Willkommen in unserem Shop! Dieses 1-Kanal-Relaismodul bietet maximale Flexibilität bei der Stromversorgung und Steuerung. Es kann über eine Gleichspannung von 8 bis 80 V (VCC- und GND-Anschlüsse), über ein Micro-USB-Kabel mit 5 V DC oder über einen 5-V-Stiftleistenanschluss versorgt werden – bemerkenswerte Flexibilität für vielfältige Projekte. Das integrierte 5-V-Relais ermöglicht das Schalten von Lasten bis zu 250 V AC oder 30 V DC und verfügt über einen Signalausgang zur Ansteuerung von ohmschen und induktiven Lasten. Das Modul beinhaltet ein stabiles und ausgereiftes ESP-12F-WLAN-Modul mit großem Flash-Speicher (4 MB) sowie einen dedizierten WLAN-RST-Reset-Taster. Alle I/O-Pins und der UART-Programmieranschluss sind für einfache Weiterentwicklungen zugänglich. Das Modul verfügt außerdem über LED-Anzeigen: eine Betriebs-LED, eine programmierbare LED (gesteuert über GPIO16) und eine Relais-LED, die leuchtet, wenn das Relais geschlossen ist – der Betriebszustand ist somit auf einen Blick erkennbar. Technische Daten: - Typ: 1-Kanal-Relaismodul - Stromversorgung: DC 8–80 V (VCC/GND), Micro-USB 5 V oder 5-V-Pin - 6x6 mm Taster: ESP8266-Reset - UART-Download-Port: Verbindet die GND-, RX-, TX- und 5-V-Pins des Moduls mit den entsprechenden Pins eines externen TTL-Moduls. Während des Downloads muss Pin 100 mit GND verbunden und nach Abschluss des Downloads wieder getrennt werden. Relaisausgang: - NC (Normalerweise geschlossen): Vor dem Schließen mit COM verbunden, nach dem Schließen nicht mehr verbunden. COM: Gemeinsamer Port. NO (Normalerweise offen): Vor dem Schließen nicht verbunden, nach dem Schließen mit COM verbunden. GPIO-Pins auf Stiftleiste. Lieferumfang: 1 x Relaismodul, 2 x Doppelstift-Stiftleisten, 1 x Einzelstift-Stiftleiste. Bitte beachten Sie, dass die maximale Schaltspannung AC 250 V oder DC 30 V beträgt und der maximale Strom von der Last abhängt – stellen Sie sicher, dass Sie die Spezifikationen für einen sicheren Betrieb einhalten.
