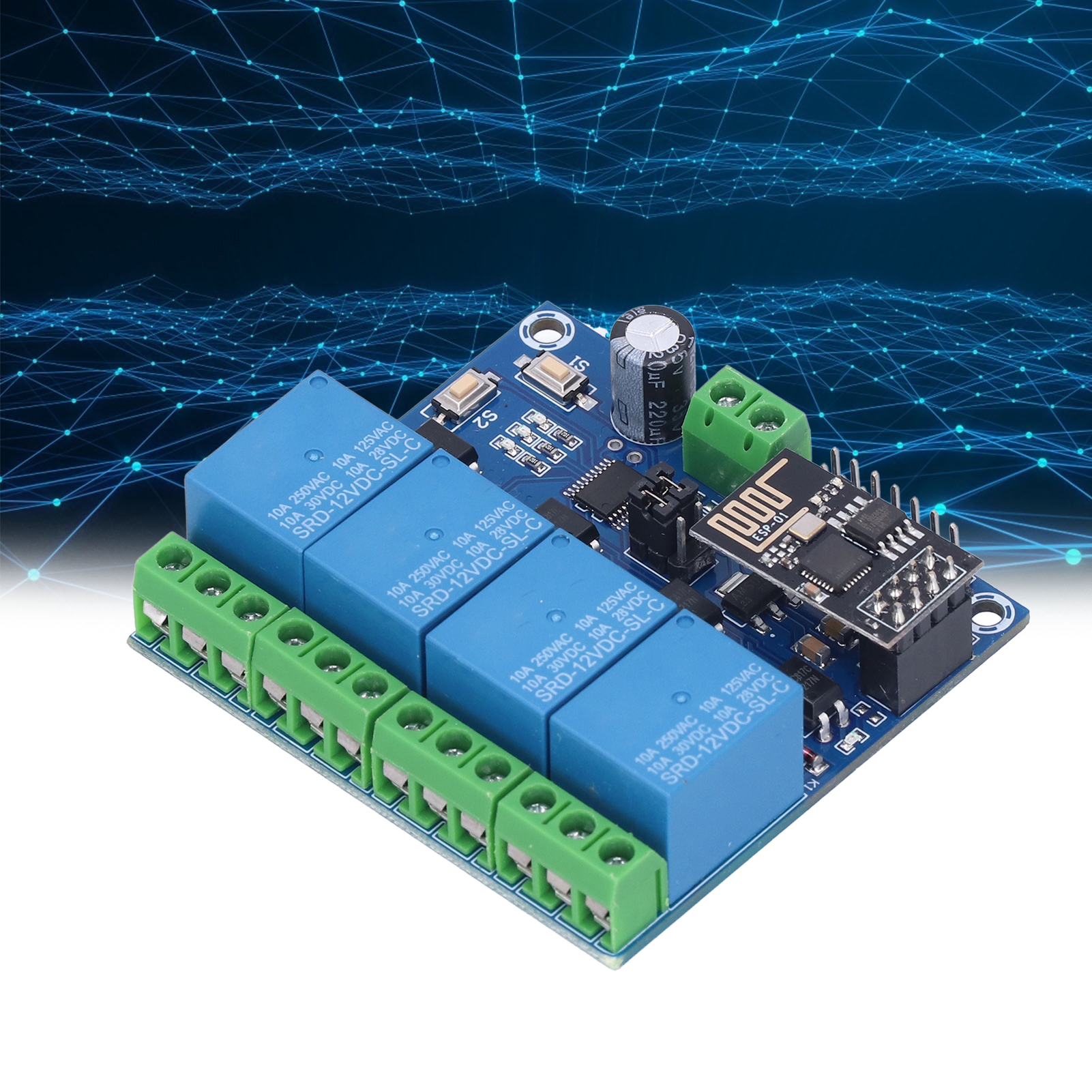

Esp8266 Vier-wege-wlan-repeater Für Smart Home, Mobile App Und Fernsteuerung (12v)

Willkommen in unserem Shop! Dieses WLAN-Relaismodul basiert auf dem 8-Bit-Mikrocontroller ESP8266 und ist für eine zuverlässige und effiziente drahtlose Steuerung konzipiert. Es integriert das ESP-01 WLAN-Modul mit einem ausgereiften und stabilen 8-Bit-MCU-Chip, der eine dauerhafte Leistung gewährleistet. **Hauptmerkmale:** - **Einfache Einrichtung**: Nach einer kurzen Einrichtung können Sie das Relais drahtlos über eine mobile App in Ihrem lokalen Netzwerk steuern. Das Modul verfügt über einen integrierten Moduswahlschalter und Status-LEDs in Echtzeit. - **Maximale Übertragungsdistanz von 100 Metern**: In freier Umgebung beträgt die maximale stabile Übertragungsdistanz 100 Meter, wenn das Smartphone direkt mit dem WLAN-Modul verbunden ist. - **Speicherfunktion nach Stromausfall**: Dank Smartconfig-Technologie können Sie Benutzername und Passwort des ESP-01-Moduls über die mobile App konfigurieren. Die konfigurierten Informationen bleiben auch nach einem Stromausfall erhalten. - **Kurze Reaktionszeit**: Das integrierte Relais unterstützt 10 A/250 V AC und 10 A/30 V DC und ist für 100.000 Schaltzyklen ausgelegt. Eine Rückwärtsschutzdiode gewährleistet eine schnelle Reaktionszeit. **Technische Daten:** - Typ: WLAN-Relaismodul - Integrierte Komponenten: Hochleistungsmikroprozessor und ESP-01 WLAN-Modul - Betriebsmodi: 1. Direkte Verbindung zwischen Telefon und WLAN-Modul 2. Verbindung von Telefon und WLAN-Modul über einen Router - Zusatzfunktion: Kann als USB-Relais verwendet werden, wenn das ESP-01-Modul entfernt ist - Übertragungsreichweite: Bis zu 100 Meter im Freien (die Reichweite hängt von der Sendeleistung des Routers ab, wenn beide Geräte verbunden sind) - Dedizierte Schnittstellen: UART-Debugging-Schnittstelle und MCU-Programm-Download-Schnittstelle **Lieferumfang:** - 1 x WLAN-Relaismodul **Beschreibung der Anschlüsse und Anzeigen:** - **Stromversorgung**: IN+, IN- - **UART-Schnittstelle**: GND, TX, RX - **MCU-Download-Port**: SWIM, PIN8, NRST - **S1-Taste**: Moduswechsel (Modus 1 Standard) - **S2-Taste**: Werksreset - **LED D1/D2/D3/D4 (Rot)**: Relais-Betriebsanzeige (leuchtet, wenn das Relais aktiviert ist) - **LED D7 (Rot)**: Modus-1-Anzeige - **LED D5 (Blau)**: Modus-2-Anzeige - **LED D6 (Grün)**: Betriebsstatusanzeige - Aus: Automatische Konfiguration oder Verbindungsverlust zum Router - Schnelles Blinken (0,5 s): Warten auf WLAN-Konto- und Passwortkonfiguration über die mobile App - Langsames Blinken (2 s): Konfiguration abgeschlossen, Warten auf TCP-Verbindung mit dem Telefon - Dauerhaft an: TCP-Verbindung erfolgreich hergestellt **Reservierte Jumper:** - Im Normalbetrieb die Jumper an der Unterseite einsetzen (RX auf RX1, TX auf TX1) - Zum Debuggen des ESP-01-Moduls über einen USB-TTL-Adapter den Jumper oben **Relaisanschlussbeschreibungen:** - **COM1/COM2/COM3/COM4**: Gemeinsame Anschlüsse - **NC1/NC2/NC3/NC4**: Normalerweise geschlossen (vor der Aktivierung mit COM kurzgeschlossen, danach offen) - **NO1/NO2/NO3/NO4**: Normalerweise offen (vor der Aktivierung offen, danach mit COM kurzgeschlossen) **Relaissteuerbefehle (hexadezimales Format):** - 1. Relais aktivieren: A0 01 01 A2 - 1. Relais deaktivieren: A0 01 00 A1 - 2. Relais aktivieren: A0 02 01 A3 - 2. Relais deaktivieren: A0 02 00 A2 - 3. Relais aktivieren: A0 03 01 A4 - 3. Relais deaktivieren: A0 03 00 A3 - 4. Relais aktivieren: A0 04 01 A5 - 4. Relais deaktivieren: A0 04 00 A4
