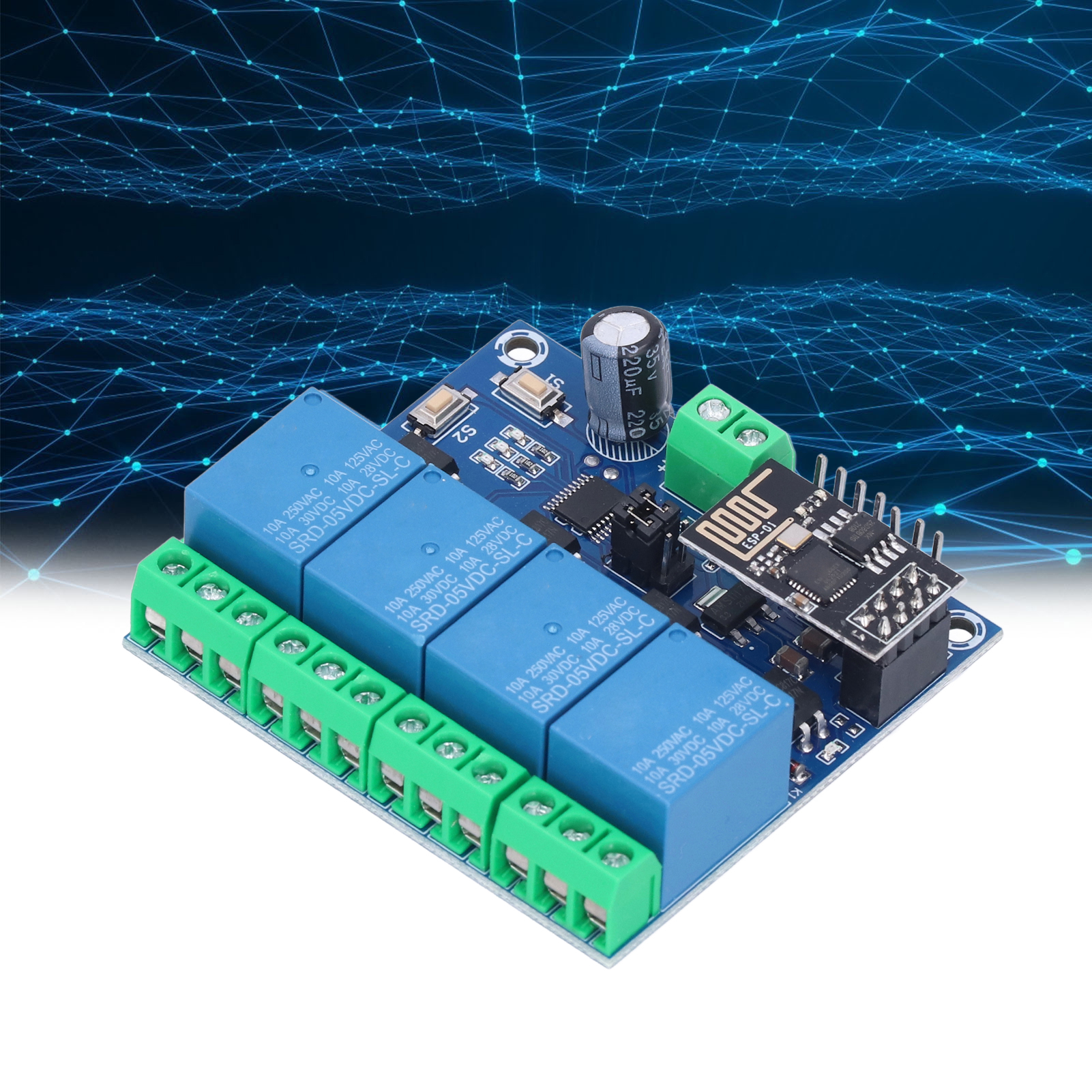

Esp8266 Vier-wege-wlan-repeater Für Smart Home, Mobile App Und Fernsteuerung (5v)

Willkommen in unserem Shop! Dieses ESP8266 WLAN-Relaismodul ist eine vielseitige elektronische Komponente zur Fernsteuerung. Es wird mit einem WLAN-Relaismodul geliefert. **Hauptmerkmale:** * **Zuverlässiger 8-Bit-Mikrocontroller-Chip:** Verwendet das ESP-01 WLAN-Modul, basierend auf einem ausgereiften und stabilen 8-Bit-Mikrocontroller-Chip. * **Einfache Einrichtung:** Dank eines einfachen Einrichtungsprozesses können Sie das drahtlose Relais über eine mobile App im lokalen Netzwerk steuern. Das Modul verfügt über eine integrierte Modusauswahl und eine Echtzeit-Betriebsstatusanzeige. * **Maximale Übertragungsreichweite von 100 Metern:** In freier Umgebung beträgt die maximale stabile Übertragungsdistanz zwischen Smartphone und WLAN-Modul 100 Meter. * **Speicherfunktion bei Stromausfall:** Dank Smartconfig-Technologie können Sie Benutzername und Passwort des ESP-01 WLAN-Moduls über die mobile App konfigurieren. Die konfigurierten Informationen bleiben auch nach einem Stromausfall erhalten. * **Kurze Reaktionszeit:** Eingebautes 10A/250V AC- und 10A/30V DC-Relais, geeignet für 100.000 Aktivierungszyklen. Es verfügt über einen Freilaufdiodenschutz für kurze Reaktionszeiten. **Produktspezifikationen:** * **Artikeltyp:** WLAN-Relaismodul * **Komponenten:** Hochleistungs-Mikroprozessor und ESP-01 WLAN-Modul * **2 Betriebsmodi:** * Modus 1: Das Telefon ist direkt mit dem WLAN-Modul verbunden. * Modus 2: Sowohl das Telefon als auch das WLAN-Modul sind mit einem Router verbunden. * **Zusätzliche Funktion:** Kann als USB-Relais verwendet werden, wenn das ESP-01 getrennt ist. * **Übertragungsreichweite:** * Maximale stabile Reichweite: Ungefähr 100 Meter (328,1 Fuß) in Modus 1 (direkte Verbindung). * In Modus 2 (über Router) hängt die Reichweite von der Signalstärke des Routers ab. * **Reserviert Schnittstellen:** UART-Debugging-Schnittstelle und MCU-Programm-Download-Schnittstelle. **Bedienungsanleitung:** * **Stromanschlüsse:** IN+, IN- * **UART-Seriell-Port-Pins:** GND, TX, RX * **Reservierter MCU-Download-Port:** SWIM, PIN8, NRST * **S1-Taste:** Moduswechsel (Modus 1 Standard) * **S2-Taste:** Werksreset * **LED D1/D2/D3/D4 (Rot):** Betriebsanzeigen der Relais 1 bis 4. Leuchtet auf, wenn das Relais aktiviert ist. * **LED D7 (Rot):** Modus-1-Anzeige. * **LED D5 (Blau):** Modus-2-Anzeige. * **LED D6 (Grün):** Betriebsstatusanzeige: * Aus: Automatische Konfiguration oder Verbindungsverlust zum Router. * Schnelles Blinken (0,5 s): Warten auf die Konfiguration von WLAN-Konto und Passwort über die mobile App. * Langsames Blinken (2 s): Konfiguration abgeschlossen, Warten auf den Aufbau der TCP-Verbindung zum Telefon. * Dauerhaft leuchtend: TCP-Verbindung erfolgreich hergestellt. * **Reservierte Jumper:** Im Normalbetrieb in die untere Position stecken (RX auf RX1, TX auf TX1). Zum Debuggen des ESP-01-Moduls über USB-TTL stecken Sie die Stecker in die obere Position. **Relaisanschlusskonfiguration:** * **COM1, NC1, NO1:** Relais 1 (NC = Normalerweise geschlossen, NO = Normalerweise offen) * **COM2, NC2, NO2:** Relais 2 * **COM3, NC3, NO3:** Relais 3 * **COM4, NC4, NO4:** Relais 4 **Relais-Steuerbefehle (Hexadezimalformat):** * Relais 1 aktivieren: A0 01 01 A2 * Relais 1 deaktivieren: A0 01 00 A1 * Relais 2 aktivieren: A0 02 01 A3 * Relais 2 deaktivieren: A0 02 00 A2 * Relais 3 aktivieren: A0 03 01 A4 * Relais 3 deaktivieren: A0 03 00 A3 * Relais 4 aktivieren: A0 04 01 A5 * Relais 4 deaktivieren: A0 04 00 A4
