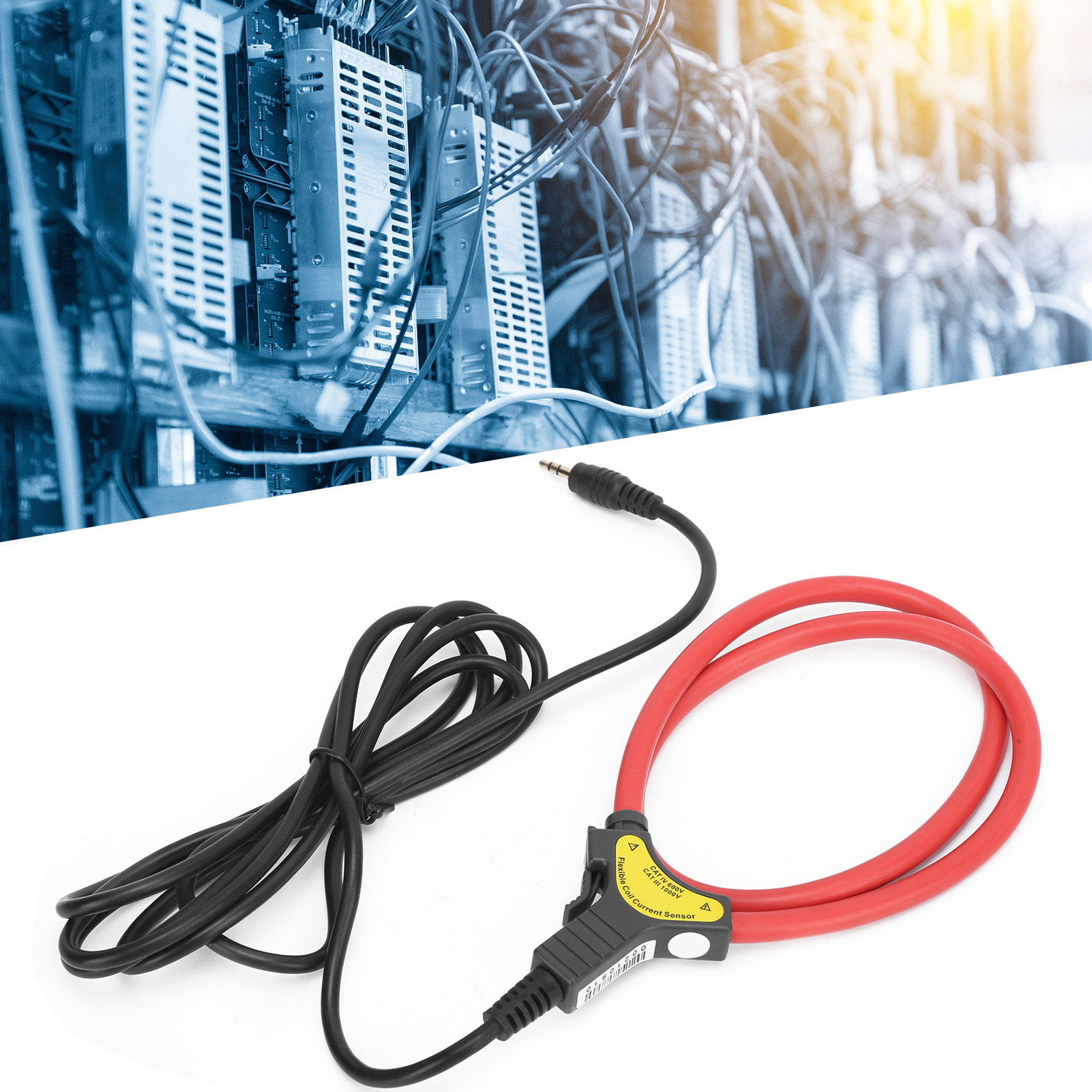

Etcr-200fa Flexibler Spulen-/rogowski-spulen-stromdetektor Für Stromwandler

Willkommen in unserem Shop! Der flexible Spulenstromsensor ETCR-200FA besteht aus einer Spule und einem Griff. Die Spule besitzt keine freiliegenden Metallleiter und ermöglicht so eine sichere und zuverlässige berührungslose Messung. Seine kompakte Größe, sein geringes Gewicht, sein elegantes Design und seine Flexibilität machen ihn ideal für beengte Räume und Bereiche mit dichter Verkabelung. Dank fortschrittlicher Technologie verfügt er über eine gleichmäßig auf ein nicht-ferromagnetisches Material gewickelte Ringkernspule. Dadurch weist er keinen Hystereseeffekt, einen nahezu null Phasenfehler, keine magnetische Sättigung und eine extrem hohe Linearität auf. Das Ausgangssignal ist die Ableitung des Stroms nach der Zeit. Durch Integration des Ausgangsspannungssignals lässt sich der Eingangsstrom präzise bestimmen. Der Messbereich reicht von wenigen Milliampere bis zu Zehntausenden Ampere. Das Gerät dient zur Erkennung von Wechselstrom-Leckströmen, hohen Strömen, Oberwellenströmen, Strömen mit komplexen Wellenformen, transienten Impulsströmen, Phasenverschiebungen, elektrischer Energie, Leistung, Leistungsfaktor usw. Artikeltyp: Flexibler Spulenstromsensor Material: ABS Farbe: Wie abgebildet Modell: ETCR-200FA Anwendung: Wechselstromerkennung Funktion: Erkennung von Wechselstrom-Leckströmen, hohen Strömen, Oberwellenströmen, Strömen mit komplexen Wellenformen, transienten Impulsströmen, Phasenverschiebungen, elektrischer Energie, Leistung, Leistungsfaktor usw. Messmethode: Flexibler Spulenstromsensor: Das Ausgangssignal ist die zeitliche Ableitung des Stroms. Durch Integration des Ausgangsspannungssignals kann der Eingangsstrom präzise reproduziert werden. Spulendurchmesser: Φ7,5 mm Messbereich: 0 A ~ 10000 A ~ darüber Auflösung: 10 mA Genauigkeitsklasse: ±1,0 % FS (50 Hz/60 Hz; 23°±2°C, relative Luftfeuchtigkeit unter 70 %, Draht in der Spulenmitte) Phasenfehler: ≤0,1° (50 Hz/60 Hz; 23°±2°C) Ausgangsschnittstelle: 3,5-mm-Audiobuchse / BNC-Stecker / -Buchse Störungen durch elektrische Felder: Kein Hystereseeffekt, keine Störungen durch externe elektrische Felder Position des Drahtes: Der zu prüfende Draht befindet sich in der Mitte der Spule; Positionsfehler ≤±0,3 % FS Aktuelle Frequenz: 45 Hz ~ 70 Hz (gemessene Stromfrequenz) Ansprechfrequenz: 0,1 Hz ~ 1 MHz Netzspannung: Netzprüfung unter 1000 V AC Betriebstemperatur und -feuchtigkeit: -20 °C ~ 50 °C; relative Luftfeuchtigkeit unter 80 % Lagertemperatur und -feuchtigkeit: -10 °C ~ 60 °C; relative Luftfeuchtigkeit unter 70 % Durchschlagsfestigkeit: 2000 V AC / eff (an beiden Enden der Spule nach Entriegelung und Entfaltung) Entspricht den Sicherheitsstandards: CAT IV 600 V, CAT III 1000 V Lieferumfang: 1 x flexibler Spulenstromsensor
