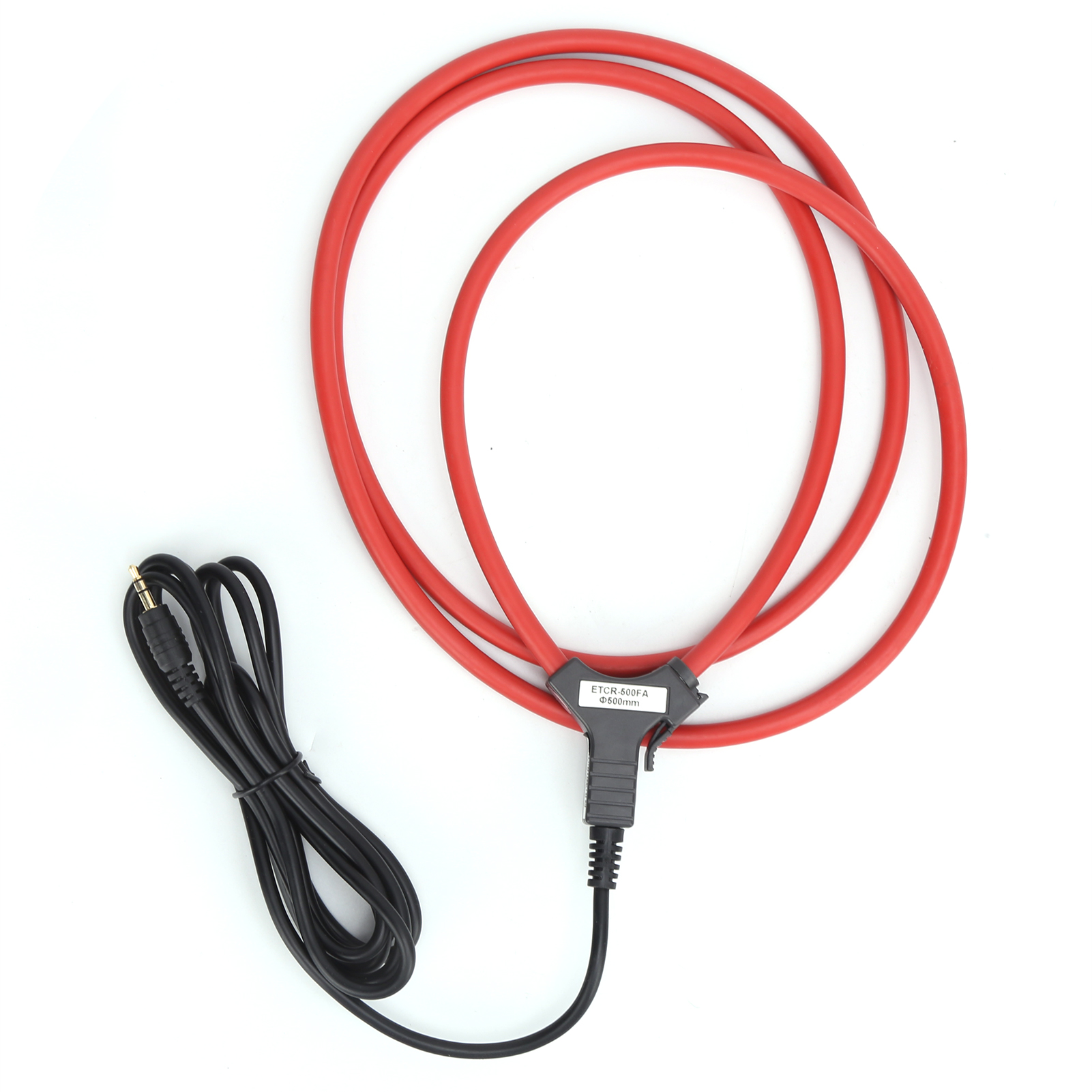

Etcr500fa Flexibler Spulenstromsensor, Flexible Wechselstromsonde, Zubehör, Messgerät

1. Hauptsächlich verwendet zur Erfassung von Wechselstromleckströmen, hohen Strömen, Oberwellenströmen (bis zu 400-facher Harmonischer), Strömen mit komplexen Wellenformen, transienten Impulsströmen, Phasen, elektrischer Energie, Leistung, Leistungsfaktor usw. 2. Dank fortschrittlicher Technologie besteht die Spule aus einem gleichmäßig auf nicht-ferromagnetischem Material gewickelten Ringkern. Sie weist keine Hysterese, nahezu keine Phasenabweichung, keine magnetische Sättigung und eine extrem hohe Linearität auf. 3. Das Ausgangssignal des flexiblen Spulen-Stromwandlers ist die zeitliche Ableitung des Stroms. Durch Integration des Ausgangsspannungssignals kann der Eingangsstrom exakt rekonstruiert werden. 4. Der flexible Spulen-Stromsensor der Serie ETCR-FA besteht aus einer Spule und einem Griff. Die Spule weist keine freiliegenden Metallleiter auf. Die berührungslose Messung ist sicher und zuverlässig. 5. Es ist klein, leicht, formschön, weich und flexibel und eignet sich daher ideal für beengte Umgebungen und Orte mit dichtem Kabelgewirr. Artikeltyp: Flexibler Spulenstromsensor. Material: ABS. Farbe: Wie abgebildet. Modell: ETCR500FA. Anwendung: Mit einem Integrator lässt es sich problemlos in andere Geräte integrieren, z. B. in Phasenanalysatoren, industrielle Steuergeräte, Datenlogger, Oszilloskope, Oberwellenanalysatoren, Netzqualitätsanalysatoren, hochpräzise Digitalmultimeter, Impulsschreiber, verteilte Messsysteme, Schutzsysteme usw. Funktion: Erkennung von Wechselstrom-Ableitströmen, hohen Strömen, Oberwellenströmen, Strömen mit komplexen Wellenformen, Einschaltströmen, Phasen, elektrischer Energie, Leistung, Leistungsfaktor usw. Messmethode: Flexibler Spulenstromsensor (CT): Das Ausgangssignal ist die zeitliche Differenz des Stroms. Durch Integration des Ausgangsspannungssignals kann der Eingangsstrom exakt rekonstruiert werden. Spulendurchmesser: Φ7,5 mm. Messbereich: 0 A bis 10000 A und höher. Auflösung: 10 mA. Genauigkeitsklasse: ±1,0 % FS (50 Hz/60 Hz; 23 °C ±2 °C, unter 70 % r. F., Draht mittig in der Spule). Phasenfehler: ≤0,1° (50 Hz/60 Hz; 23 °C ±2 °C). Ausgangsschnittstelle: 3,5-mm-Klinkenstecker/BNC-Stecker/Abzweig (optional), Kabellänge: 2 m. Störungen durch elektrische Felder: Keine Hysterese, keine Störungen durch externe elektrische Felder. Drahtposition: Der zu prüfende Draht befindet sich mittig in der Spule; Positionsfehler: ≤±0,3 % FS. Stromfrequenz: 45 Hz bis 70 Hz (Frequenz des Messstroms). Ansprechfrequenz: 0,1 Hz bis 1 MHz. Netzspannung: Netzprüfung unter 1000 V AC. Betriebstemperatur und Luftfeuchtigkeit: [Angabe fehlt]. -20 °C bis 50 °C; unter 80 % relativer Luftfeuchtigkeit. Lagertemperatur und -feuchtigkeit: -10 °C bis 60 °C; unter 70 % relativer Luftfeuchtigkeit. Durchschlagsfestigkeit: AC 2000 V/eff (beide Spulenenden nach Entriegeln und Entfalten). Geeignet für die Sicherheitsvorschriften CAT IV 600 V, CAT III 1000 V. 1 x flexibler Spulenstromsensor.
