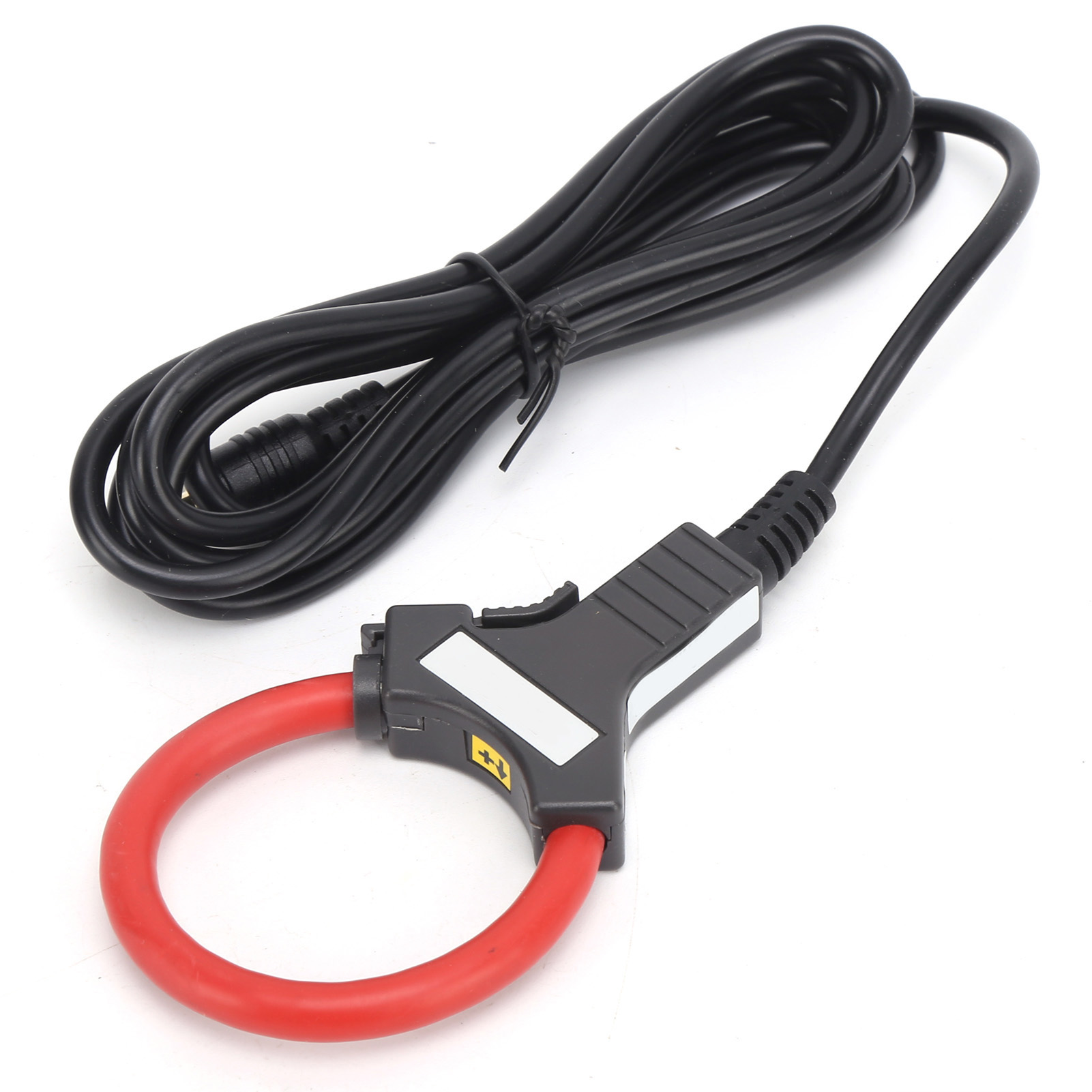

Etcr50fa Transformateur De Courant À Bobine Flexible, Accessoire Pour Sonde De Transformateur De Courant Alternatif

1. Le capteur de courant à bobine flexible est composé d'une bobine et d'une poignée. La bobine ne comporte aucun conducteur métallique apparent. La mesure est sans contact, sûre et fiable. 2. De petite taille, léger et d'une apparence soignée, il est souple et flexible, et convient aux espaces restreints et aux endroits où les câbles sont nombreux. 3. Grâce à la technologie avancée de la bobine Rogowski, il s'agit d'une bobine toroïdale enroulée uniformément sur un matériau non ferromagnétique, sans hystérésis, avec une erreur de phase quasi nulle, sans saturation magnétique et une linéarité extrêmement élevée. 4. Le signal de sortie est la dérivée du courant par rapport au temps. L'intégration du signal de tension de sortie permet de restituer fidèlement le courant d'entrée, et la plage de mesure s'étend du milliampère à plusieurs dizaines de milliers d'ampères. 5. Durable, large plage de mesure, haute précision, grande fiabilité, bande passante de réponse (0,1 Hz - 1 MHz), fabriqué en ABS de haute qualité, longue durée de vie, utilisation à long terme. Type d'article : Capteur de courant Matériau : ABS Modèle : ETCR50FA Utilisations : Industrie électronique, communications électriques, fabrication d'équipements, maintenance du réseau électrique Fonction : Détection du courant de fuite CA, des courants élevés, des harmoniques d'ordre supérieur, des courants à forme d'onde complexe, des courants d'appel transitoires, de la phase, de l'énergie électrique, de la puissance, du facteur de puissance et autres méthodes de détection : Transformateur de courant à bobine flexible : Le signal de sortie est la dérivée du courant par rapport au temps. En intégrant le signal de tension de sortie, il est possible de restituer fidèlement le courant d'entrée. Diamètre de la bobine : Φ7,5 mm. Plage de mesure : 0 A à 10 000 A et plus. Résolution : 10 mA. Précision : ±1,0 % de la pleine échelle (50 Hz/60 Hz : 23 °C ±2 °C, < 70 % HR, fil centré sur la bobine). Erreur de phase : ≤0,1° (50 Hz/60 Hz : 23 °C ±2 °C). Interface de sortie : fiche audio 3,5 mm/fiche BNC/prise jack (en option), longueur du câble : 2 m. Insensibilité aux interférences électriques : aucun effet d'hystérésis, insensible aux interférences des champs électriques externes. Position du fil : le fil à tester doit être centré sur la bobine ; l'erreur de position est ≤±0,3 % de la pleine échelle. Fréquence du courant : 45 Hz à 70 Hz (fréquence du courant mesuré). Fréquence de réponse : 0,1 Hz à 1 MHz. Tension d'alimentation : CA. Test de ligne 1000 V ou moins. Température et humidité de fonctionnement : -20 °C à 50 °C (humidité relative inférieure à 80 %). Température et humidité de stockage : -10 °C à 60 °C (humidité relative inférieure à 70 %). Rigidité diélectrique : 2000 V CA/rms (aux deux extrémités après déverrouillage de la bobine). Conformité de production : CAT IV 600 V, CAT III 1000 V. 1 capteur de courant inclus.
