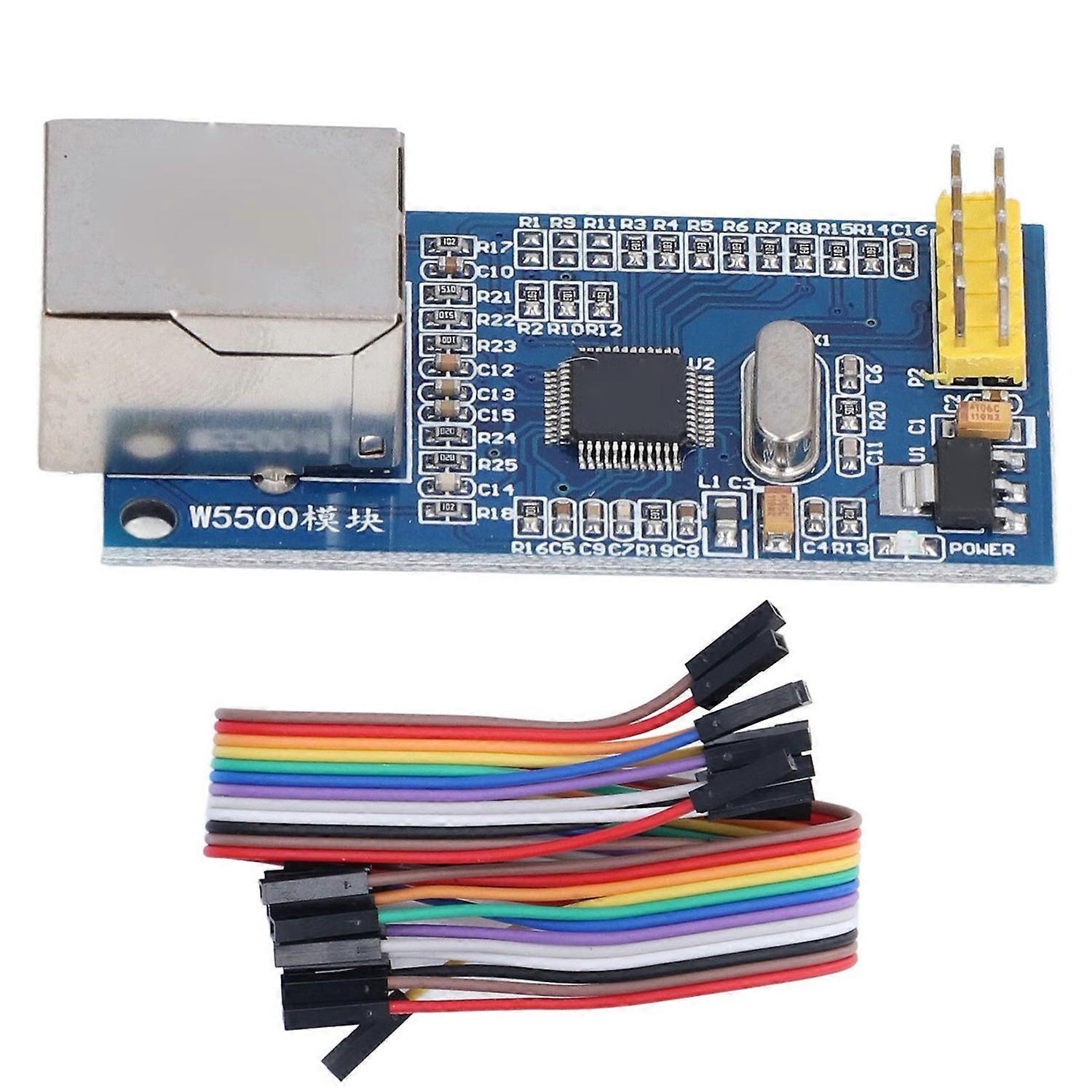

Ethernet-netzwerkmodul W5500 Tcp/ip-protokollstapel 51 Stm32 Ein-chip-mikrocomputer W5500

1. Netzwerkmodul: Das W5500-Modul ist ein Ethernet-Modul mit integriertem TCP/IP-Hardware-Protokollstack. 2. Praktische Anwendung: Es ist keine separate Implementierung des TCP/IP-Protokollstacks erforderlich. Unterstützt werden die Protokolle TCP, UDP, IPv4, ICMP, ARP, IGMP und PPPoE sowie Übertragungsraten von 10/100 Mbit/s. 3. Einfache Handhabung: Bis zu acht unabhängige Ports können gleichzeitig betrieben werden. Die Stromversorgung erfolgt wahlweise über 5 V oder 3,3 V, was die Integration in verschiedene Einplatinensysteme erleichtert. Die Kommunikation zwischen Modul und Einplatinensystem erfolgt über das SPI-Protokoll mit Geschwindigkeiten von bis zu 80 MHz. 4. Einfache Bedienung: Das Modul unterstützt den Schlafmodus und das Aufwachen aus dem Netzwerk. Ein interner 32-KB-Cache für die Ethernet-Paketverarbeitung ist integriert. Für die Realisierung von Ethernet-Anwendungen ist lediglich eine einfache Socket-Programmierung erforderlich. 5. Mehr Komfort: Routine-Quellcode basierend auf 51- und STM32-Mikrocontrollern für Client-, Server- und UDP-3-Betriebsmodi wird angeboten. Spezifikation: Artikeltyp: Ethernet-Netzwerkmodul W5500 Modul-Pinleiste 3,3 V: 3,3-V-Stromversorgungseingang. 5 V: 5-V-Stromversorgungseingang. MISO: SPI-Master-Eingang/Slave-Ausgang. GND: Masse. MOSI: SPI-Master-Ausgang/Slave-Eingang. RST: W5500-Hardware-Initialisierungspin (aktiv LOW). SCS: SPI-Slave-Auswahlpin (aktiv LOW). INT: W5500-Interrupt-Pin (aktiv LOW). Lieferumfang: 1 x Ethernet-Netzwerkmodul, 1 x Flachbandkabel. Hinweis: Bitte beachten Sie die Anweisungen auf der Modul-Pinleiste.
