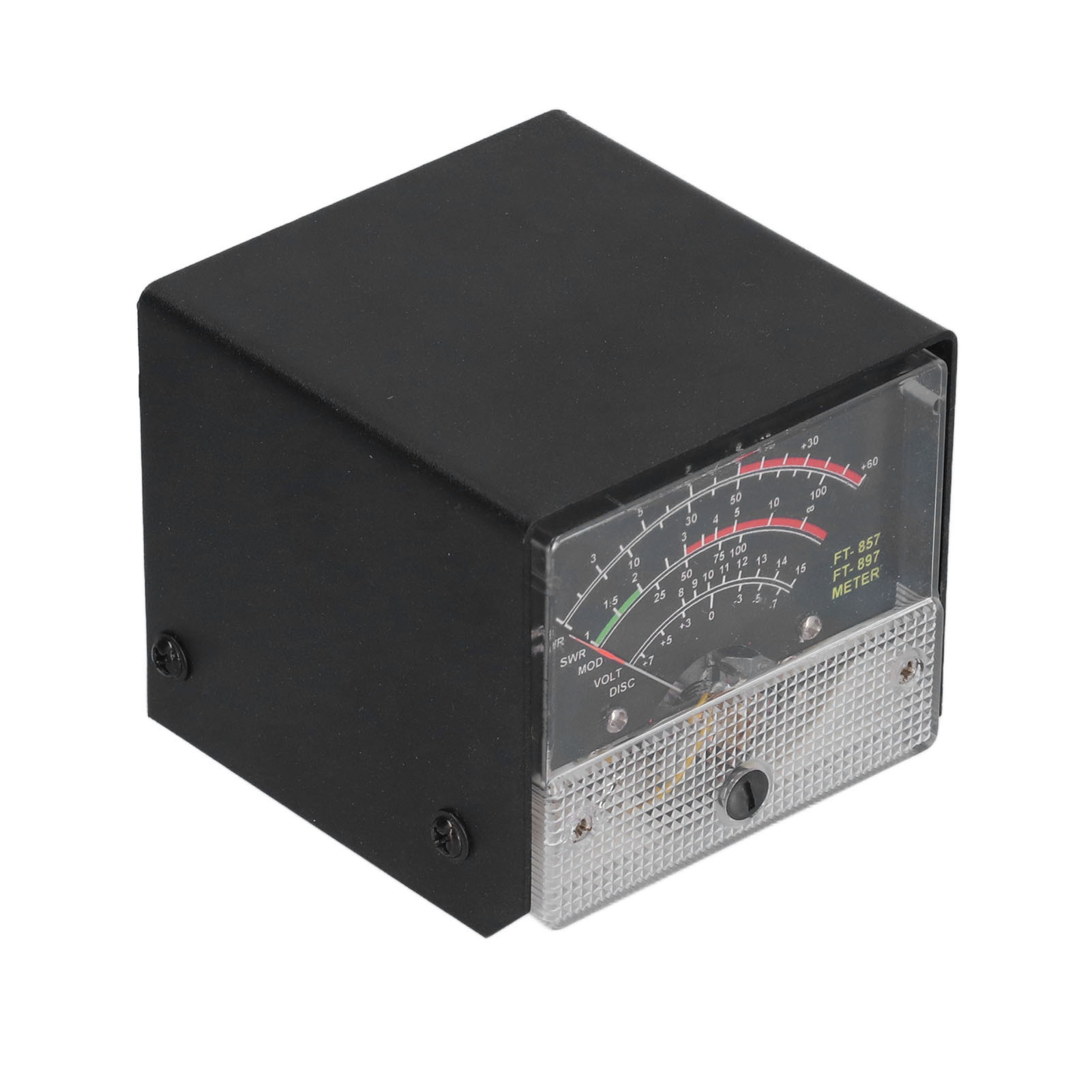

Externes Swr-wattmeter Mit S-empfangsanzeige, Metallgehäuse, Schwarzer Frontplatte, Elektronischen Bauteilen, Ft-857 Und Ft-897

1. Übersichtliches Display: Zeigt übersichtlich die automatische Pegelregelung, den Modulationspegel, das Stehwellenverhältnis (SWR) und die Versorgungsspannung an. 2. Hohe Leistung: Dank präziser Fertigung bietet das Gerät hohe Leistung und außergewöhnliche Stabilität und ist einfach zu bedienen. 3. Gehäuse aus Aluminiumlegierung: Das robuste Gehäuse aus Aluminiumlegierung ist stoßfest und langlebig. 4. Einfache Bedienung: Dieses externe SWR-Wattmeter ist einfach zu bedienen; folgen Sie einfach der Anleitung. 5. Präzise Messung: Die SWR-Anzeige liefert präzise und gut lesbare Messwerte und ist sehr komfortabel. Produkttyp: SWR-Wattmeter. Material: Aluminiumlegierung + ABS. Verwendung: Wattmeter. Empfangsanzeigeparameter: 1. Drücken Sie die [FUNC]-Taste, um das Setup-Menü aufzurufen und das erweiterte Menü zu aktivieren. 2. Drehen Sie die [SELECT]-Taste, um den Menüpunkt #060 [MTR ARX SEL] anzuzeigen. 3. Drehen Sie den [DIAL]-Drehknopf, um die Anzeige des externen Instruments auszuwählen: SIG: Anzeige der Eingangssignalstärke; CTR: Mittendiskriminatoranzeige; VLT: Batteriespannung; N/A: Leer; FS: Aktivieren Sie das 1-mA-Vollausschlagsignal zur Kalibrierung der externen Standardanzeige; AUS: Gerät ausschalten. 4. Drücken Sie die [FUNC]-Taste, um die Einstellung zu speichern und das Konfigurationsmenü zu verlassen. Sendeanzeigeeinstellungen: 1. Drücken Sie die [FUNC]-Taste, um das Konfigurationsmenü aufzurufen und das erweiterte Menü zu aktivieren. 2. Drehen Sie den [SELECT]-Drehknopf, um den Menüpunkt Nr. 061 [MTR ATX SEL] anzuzeigen. 3. Drehen Sie den [DIAL]-Drehknopf, um die Anzeige des externen Instruments auszuwählen: PWR: Sendeleistungsanzeige; ALC: Anzeige der automatischen Pegelregelung; MOD: Modulationspegelanzeige; SWR: SWR-Anzeige; VLT: Versorgungsspannungsanzeige; N/A: Leer; AUS: Gerät ausschalten. Kalibrierungsmethode: 1. Drücken Sie die [FUNC]-Taste, um das Setup-Menü aufzurufen und das erweiterte Menü zu aktivieren. 2. Drehen Sie [SELECT], um den Menüpunkt #060 [MTR ARX SEL] anzuzeigen. 3. Drehen Sie [DIAL], um FS auszuwählen. 4. Justieren Sie mit einem kleinen Schlitzschraubendreher die Rückseite der Kalibrieröffnung so, dass der Wattmeterzeiger Vollausschlag anzeigt. 5. Die Kalibrierung ist abgeschlossen. 1 x SWR-Wattmeter
