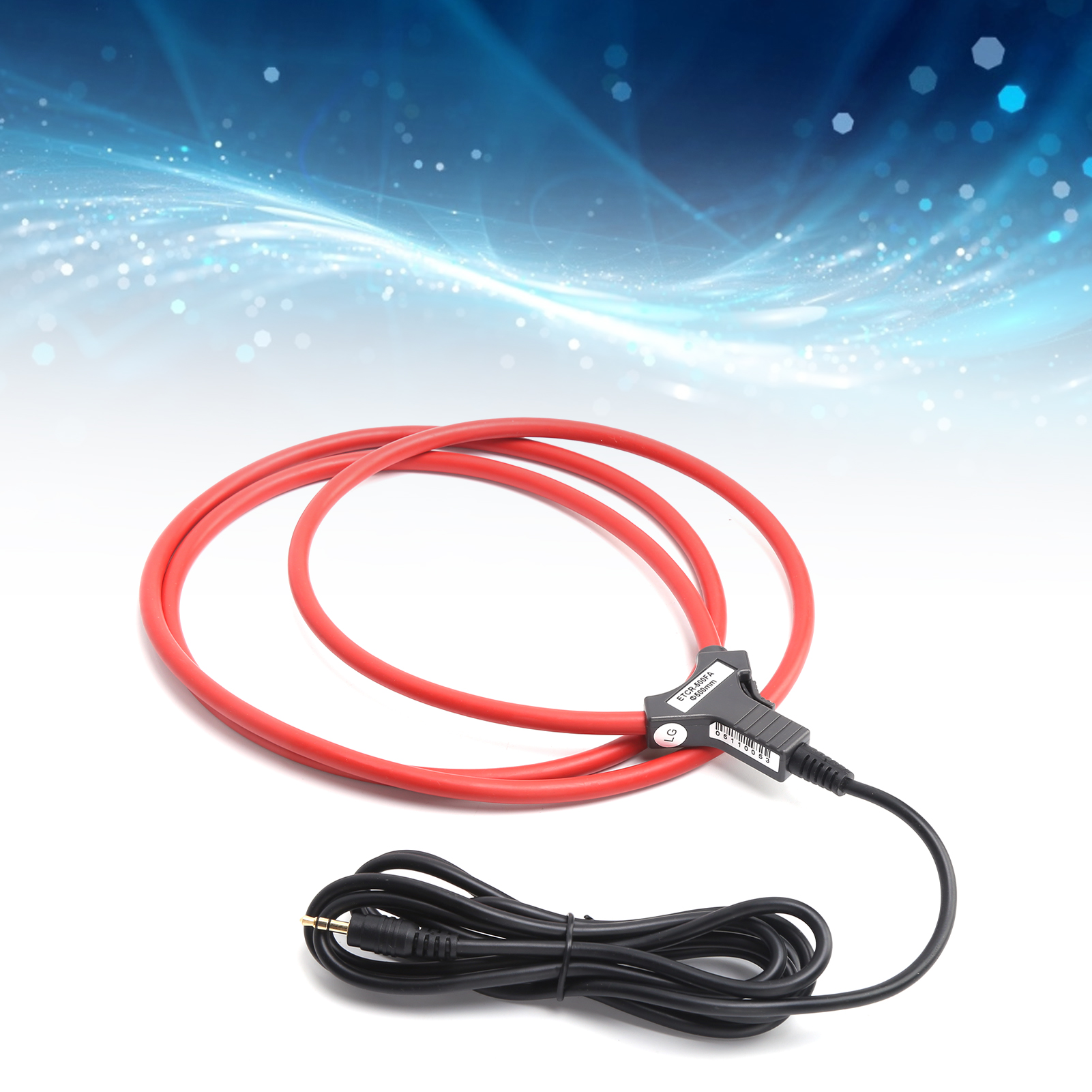

Fa Etcr500fa Flexible Spule, Rogowski-spule, Stromwandler, Wechselstromdetektor, Iridium

Willkommen in unserem Shop! **ETCR500FA Flexibler Spulenstromsensor** Dieser hochpräzise flexible Spulenstromsensor dient zur Erfassung verschiedener elektrischer Parameter, darunter Wechselstrom-Leckströme, hohe Ströme, Oberwellenströme höherer Ordnung (bis zu 400-fach), Ströme mit komplexen Wellenformen, transiente Einschaltströme, Phase, elektrische Energie, Leistung und Leistungsfaktor. **Technische Daten:** - **Fortschrittliche Technologie**: Gleichmäßig gewickelte Ringkernspule auf nicht-ferromagnetischem Material, ohne Hystereseeffekt, mit nahezu null Phasenfehler, ohne magnetische Sättigung und mit extrem hoher Linearität. - **Funktionsprinzip**: Das Ausgangssignal der flexiblen Spule ist die Ableitung des Stroms nach der Zeit. Durch Integration des Ausgangsspannungssignals kann der Eingangsstrom präzise reproduziert werden. **Sicherheit und Design:** Der Spulenteil weist keine freiliegenden metallischen Leiter auf und gewährleistet so eine sichere und zuverlässige berührungslose Messung. Der Sensor ist kompakt, leicht, elegant gestaltet, flexibel und ideal für beengte Räume und Bereiche mit dichter Verkabelung. **Produktspezifikationen:** - **Typ:** Flexibler Spulenstromsensor - **Material:** ABS - **Farbe:** Wie abgebildet - **Modell:** ETCR500FA - **Spulendurchmesser:** Φ7,5 mm - **Messbereich:** 0 A ~ 10000 A und höher - **Auflösung:** 10 mA - **Genauigkeitsklasse:** ±1,0 % FS (50 Hz/60 Hz; 23 °C ± 2 °C, relative Luftfeuchtigkeit < 70 %, Draht in Spulenmitte) - **Phasenverschiebungsfehler**: ≤0,1° (50 Hz/60 Hz; 23 °C ± 2 °C) - **Ausgangsschnittstelle**: 3,5-mm-Audiobuchse / BNC-Anschluss / Buchse (optional), 2 m Kabellänge - **Störungen durch elektrische Felder**: Kein Hystereseeffekt, keine Störungen durch externe elektrische Felder - **Drahtposition**: Der zu prüfende Draht befindet sich in der Mitte der Spule, Positionsfehler beeinflussen ≤ ± 0,3 % FS - **Stromfrequenz**: 45 Hz ~ 70 Hz (gemessene Stromfrequenz) - **Ansprechfrequenz**: 0,1 Hz ~ 1 MHz - **Netzspannung**: Netzprüfung unter 1000 V AC - **Temperatur und Luftfeuchtigkeit bei Betriebstemperatur**: -20 °C ~ 50 °C; RH
