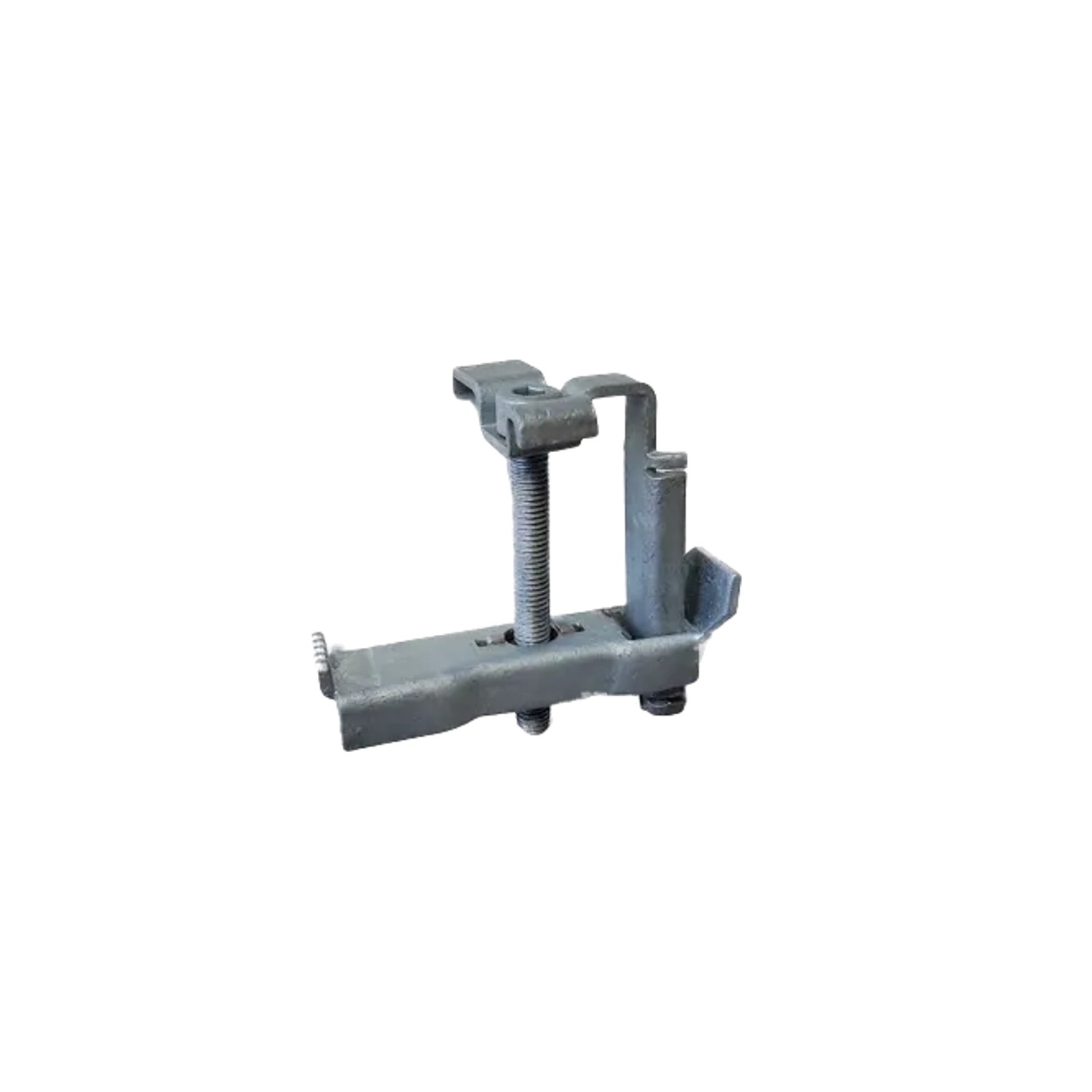

FeNau Hilti X-MGR M60 Gitterrostklemme Rosthöhe 25-40 mm MW 30/30 Stahl Feuerverzinkt

Gitterrost sichern ohne Setzgerät Die Hilti X-MGR M60 klemmt Gitterroste rein mechanisch auf der Stahlunterkonstruktion fest. Kein Bolzenschussgerät keine Kartusche keine Schweißarbeit - ein Akkuschrauber genügt. Das macht sie überall dort zur ersten Wahl wo pyrotechnische Setzgeräte nicht zulässig oder schlicht nicht verfügbar sind und wo Roste zu Wartungszwecken wieder abgenommen werden müssen. Der Bügel greift von oben über zwei Tragstäbe das Unterteil klemmt unter dem Trägerflansch. Beim Anziehen ziehen sich beide Hälften gegeneinander - die Verbindung hält über Reibschluss und bleibt gleichzeitig zerstörungsfrei lösbar. Wir liefern einzeln. Hilti gibt den Artikel ausschließlich im 20er-Gebinde ab. Wer für einen einzelnen Rost sechs Klemmen braucht bekommt sie bei uns ab Stück 1 - Originalware ab Lager. Passt die Klemme zu meinem Rost? Drei Maße am Rost entscheiden Rosthöhe 25-40 mm - darunter oder darüber greift die Klemme nicht sauber Maschenöffnung ≥ 30 mm in Bügelrichtung Tragstababstand 30 mm Querstabdicke ≤ 3 mm - bei dickeren Querstäben die Ausführung X-MGR W60 wählen Zwei Maße am Träger Flanschdicke 3-25 mm Rosthöhe + Flanschdicke zusammen ≤ 65 mm Technische Daten Typ X-MGR M60 Hilti Artikelnummer 384233 Empfohlene Zuglast N rec 0,6 kN Rosthöhe H G 25-40 mm Trägerflanschdicke t II 3-25 mm Gesamtbauhöhe H G + t II max. 65 mm Maschenöffnung a 30 mm · b ≥ 30 mm · c ≤ 3 mm Anzugsmoment 5-8 Nm Bauhöhe Breite 83,5 40 mm Sattelbreite 30 mm Ober-/Unterteil Stahl SPCC-S feuerverzinkt 65 μm Schraube Stahl feuerverzinkt 60 μm Mutter Stahl feuerverzinkt 45 μm Mutternhalter Edelstahl SS304 Gewicht 0,11 kg Zulassung ITB Montage Klemme von oben durch die Masche einführen Unterteil unter den Trägerflansch schwenken mit 5-8 Nm anziehen. Die Markierung am Clip muss unter dem Trägerflansch sichtbar sein - daran erkennt man auf einen Blick ob korrekt gesetzt wurde. Der Sattel darf beim Anziehen nicht verbogen werden; das ist das häufigste Fehlerbild auf der Baustelle. Geeignete Akkuschrauber SF 121-A SF 150-A SF 14, SFC 14-A SF 18-A SFC 18-A SF 22-A. Für reproduzierbares Drehmoment empfiehlt Hilti einen kalibrierten Drehmomentschlüssel oder das Hilti Torque Tool. Einsatzbereiche Laufstege Wartungsbühnen Arbeitspodeste Treppenanlagen und Rampen im Hallen- und Anlagenbau. Freigegeben für Innenbereiche Bereiche mit zeitweiser Kondensation sowie Außenanwendung in ländlicher oder städtischer Umgebung mit geringer bis mäßiger Schadstoffbelastung. Einsatzgrenzen Nicht geeignet für Meeresatmosphäre und stark schadstoffbelastete Umgebungen. Für Küsten- Hafen- und Bootssteganwendungen bitte eine Edelstahlbefestigung anfragen - wir beraten Sie unter +49 911 97917230. Die X-MGR überträgt Querlasten ausschließlich über Reibschluss und ist für eine explizite Querlastbemessung nicht vorgesehen. Die Zuglast wird durch plastische Verformung des Sattelbügels begrenzt. Lieferumfang 1 Bügeloberteil 1 Klemmenunterteil 1 M8-Schraube mit Mutter Vormontiert sofort einbaufertig.
