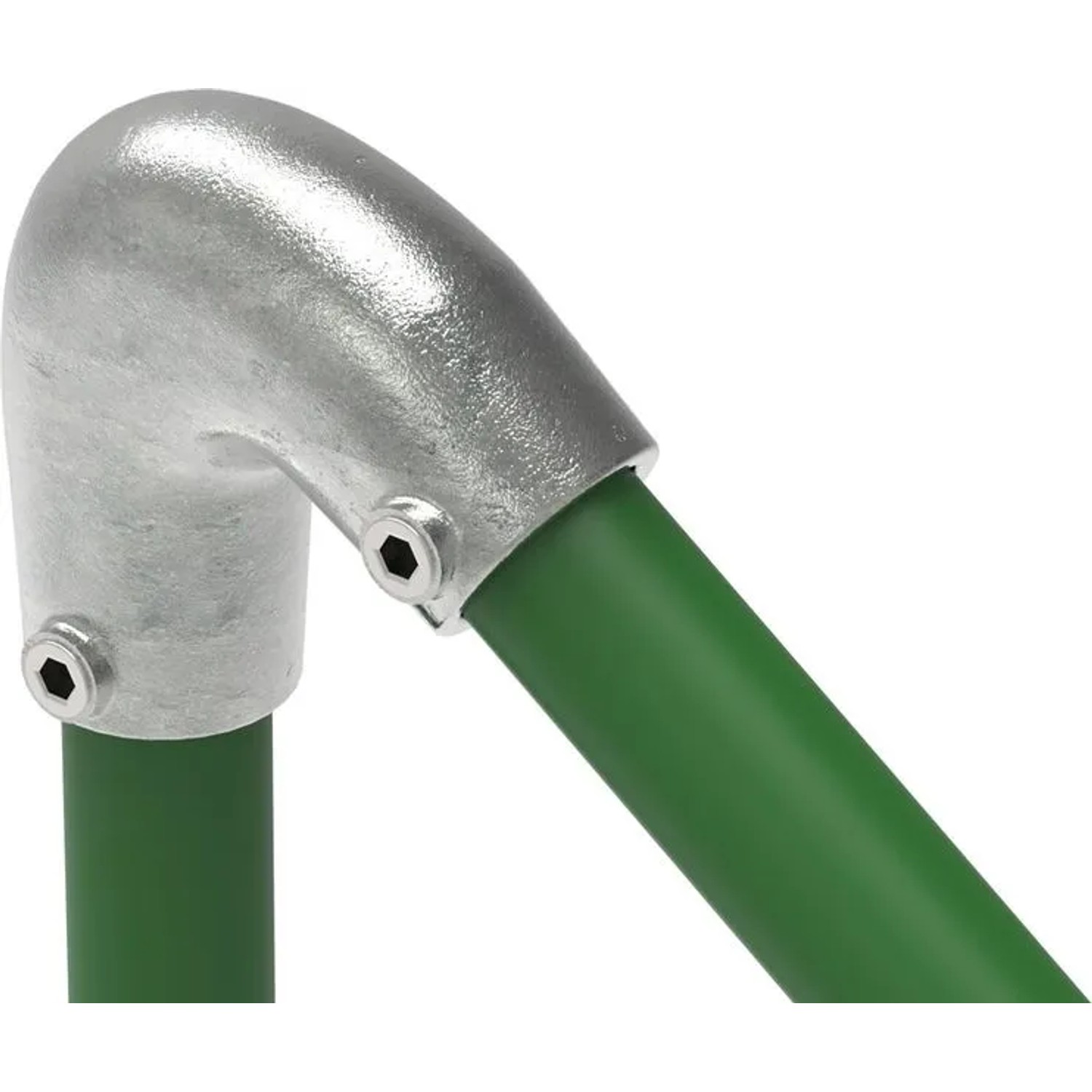

FeNau Rohrverbinder Bogen Variabel 40-70 Grad Ø 33,7 mm 1 Zoll Temperguss Verzinkt 123B34

Rohrverbinder Bogen variabel 40-70 Grad Ø 33,7 mm 1 Zoll Ein Bogen der sich zwischen 40 und 70 Grad einstellen lässt. Für Ecken die nicht rechtwinklig sind - Grundstücksgrenzen schräge Wände gewinkelte Einfahrten. Passt das auf mein Rohr? Dieser Artikel passt auf Rohr mit 33,7 mm Außendurchmesser 1 Zoll . Kurz zur Maßangabe Maßgeblich ist immer der Außendurchmesser des Rohrs nicht die Zollangabe des Gewindes. Wer nach 40 mm sucht meint in aller Regel 42,4 mm 1 1/4 Zoll 50 mm sind 48,3 mm 1 1/2 Zoll und 60 mm sind 60,3 mm 2 Zoll . Technische Daten Merkmal Wert Artikelnummer 123B34 für Rohr Ø außen 33,7 mm 1 Zoll Gewicht 0,55 kg Werkstoff Temperguss nach ASTM A197 Oberfläche feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert Schrauben Edelstahl-Klemm-Schneidschrauben montiert Norm Rohrmaße DIN EN ISO 6708 / EN 10255 Einsatzbereich Innen- und Außenbereich Lieferumfang 1x Bogen variabel 40-70 Grad 123B34 Edelstahl-Klemm-Schneidschrauben bereits eingesetzt Sechskantschlüssel Rohr Dübel und Stopfen sind nicht enthalten - passendes Zubehör finden Sie weiter unten auf dieser Seite Montage in vier Schritten Rohr auf Länge schneiden entgraten und die Schnittkante gegen Rost schützen. Verbinder aufschieben beziehungsweise Rohr bis zum Anschlag einstecken. Ausrichten - solange die Schraube lose ist lässt sich alles noch drehen. Klemm-Schneidschraube mit dem passenden Sechskantschlüssel anziehen 40 Nm bei Schrauben 1/4 Zoll und 3/8 Zoll 20 Nm bei 1/8 Zoll. Die Verbindung ist jederzeit wieder lösbar. Umbauen verlängern oder korrigieren kostet Sie damit nichts außer ein paar Minuten. Welche Rohre passen? Der Verbinder klemmt auf dem Rohr - auf das Material kommt es dabei kaum an. Er funktioniert auf Stahlrohr Edelstahlrohr und Aluminiumrohr solange der Außendurchmesser stimmt. Außendurchmesser ist das entscheidende Maß nicht die Zollangabe des Gewindes und nicht der Innendurchmesser. Wandstärke die Klemm-Schneidschraube muss Material zum Greifen haben. Bei dünnwandigem Rohr vorher an einem Reststück prüfen - sonst drückt die Schraube das Rohr ein statt es zu klemmen. Geschliffene Edelstahloberflächen die Schraube hinterlässt an der Klemmstelle eine Markierung. Dort setzen wo sie später nicht sichtbar ist. Typische Anwendungen Ecken und Rahmen an Geländern und Gestellen Tor- und Zaunrahmen Regal- Tisch- und Möbelgestelle Laden- und Messebau Kleiderstangen Überdachungen Carports Unterstände Schutzgitter und Umhausungen Hinweis Der Winkel wird bei der Montage eingestellt und von der Klemmschraube gehalten - vor dem Festziehen ausrichten. Belastung und Sicherheit Das System erfüllt spezifizierte Belastungen bis 1500 N/m der Sicherheitskoeffizient beträgt 2,0. Anzugsmoment 40 Nm bei Schrauben 1/4 Zoll und 3/8 Zoll 20 Nm bei 1/8 Zoll. Die angegebenen Biegemomente gelten nur wenn Boden- und Wandflansche auf ebenem Untergrund montiert sind. Bei der Befestigung von Flanschen ist zusätzlich die zulässige Tragfähigkeit der Gewindestifte Befestigungsmittel und Baustoffe zu berücksichtigen. Durch dynamische Lasten können sich Schraubverbindungen lockern. Den festen Sitz aller Schrauben regelmäßig prüfen und nachziehen - das Intervall legt der Betreiber nach Einsatzart fest. Nicht für den Gerüstbau zugelassen. Warum Temperguss feuerverzinkt und zusätzlich galvanisiert? Der Grundkörper ist Temperguss nach ASTM A197 - zäh statt spröde mit guter Zugfestigkeit und ausreichender Dehnung. Er nimmt Stöße auf ohne zu brechen. Die Feuerverzinkung nach ASTM A153 bringt die dicke dauerhafte Zinkschicht für den Außeneinsatz die anschließende Elektrogalvanisierung macht die Oberfläche glatt und gleichmäßig. Zubehör und Sonderwünsche Ersatz-Schneidschrauben und Sechskantschlüssel finden Sie im Zubehörbereich dieses Artikels. Rohre schneiden wir Ihnen auf Wunsch auf Maß zu. Pulverbeschichtung in Ihrem RAL-Ton ist auf Anfrage möglich.
