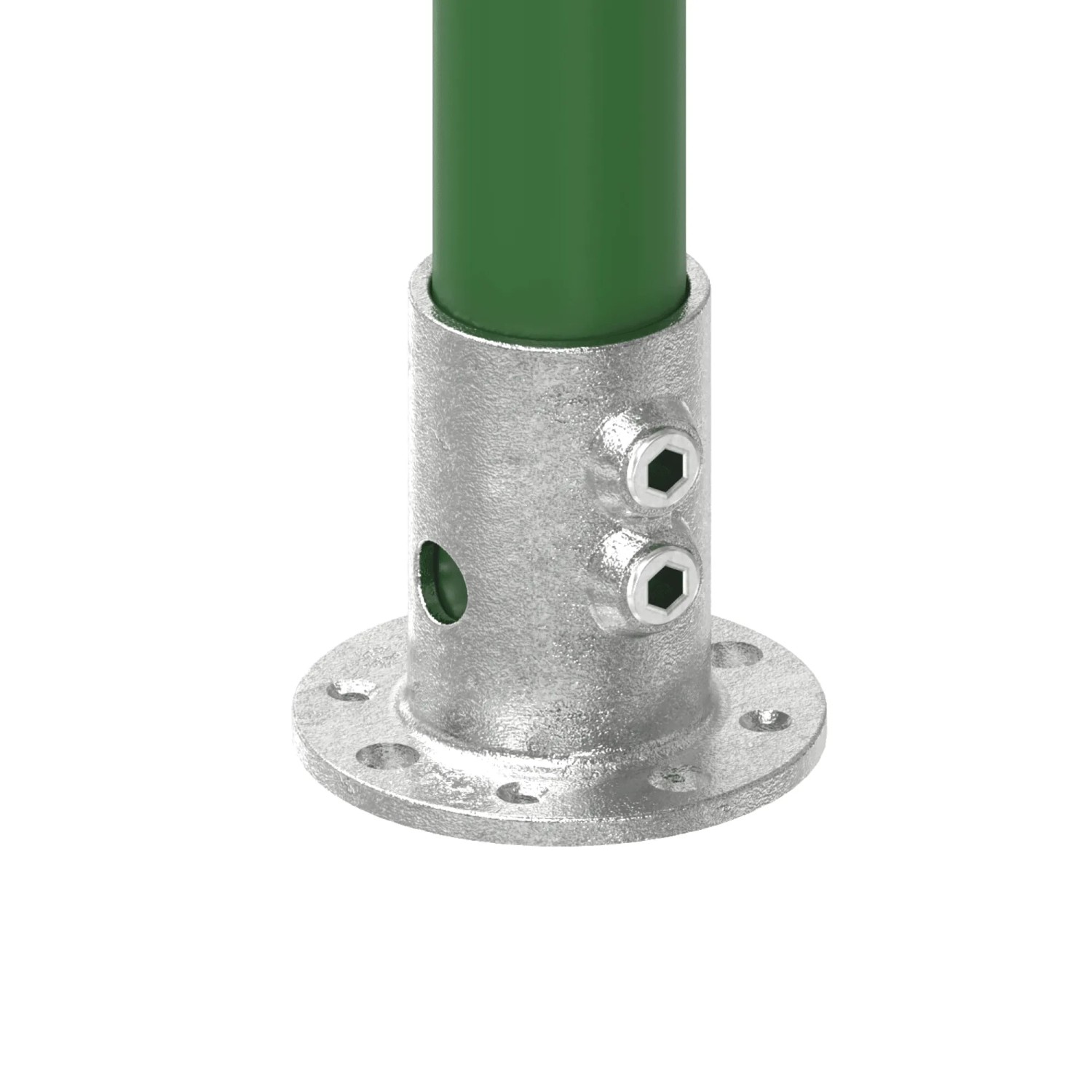

FeNau Rohrverbinder Fußplatte Rund Ø 48,3 mm 1 1/2 Zoll Temperguss Verzinkt 131KFD48

Rohrverbinder Fußplatte rund Ø 48,3 mm 1 1/2 Zoll Die runde Fußplatte setzt einen Rohrpfosten auf den Untergrund. Die runde Form baut schmaler als die ovale und passt dort wo seitlich wenig Platz ist. Passt das auf mein Rohr? Dieser Artikel passt auf Rohr mit 48,3 mm Außendurchmesser 1 1/2 Zoll . Kurz zur Maßangabe Maßgeblich ist immer der Außendurchmesser des Rohrs nicht die Zollangabe des Gewindes. Wer nach 40 mm sucht meint in aller Regel 42,4 mm 1 1/4 Zoll 50 mm sind 48,3 mm 1 1/2 Zoll und 60 mm sind 60,3 mm 2 Zoll . Technische Daten Merkmal Wert Artikelnummer 131KFD48 für Rohr Ø außen 48,3 mm 1 1/2 Zoll Gewicht 1,05 kg Werkstoff Temperguss nach ASTM A197 Oberfläche feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert Schrauben Edelstahl-Klemm-Schneidschrauben montiert Norm Rohrmaße DIN EN ISO 6708 / EN 10255 Einsatzbereich Innen- und Außenbereich Lieferumfang 1x Fußplatte rund 131KFD48 Edelstahl-Klemm-Schneidschrauben bereits eingesetzt Sechskantschlüssel Rohr Dübel und Stopfen sind nicht enthalten - passendes Zubehör finden Sie weiter unten auf dieser Seite Montage in vier Schritten Rohr auf Länge schneiden entgraten und die Schnittkante gegen Rost schützen. Verbinder aufschieben beziehungsweise Rohr bis zum Anschlag einstecken. Ausrichten - solange die Schraube lose ist lässt sich alles noch drehen. Klemm-Schneidschraube mit dem passenden Sechskantschlüssel anziehen 40 Nm bei Schrauben 1/4 Zoll und 3/8 Zoll 20 Nm bei 1/8 Zoll. Die Verbindung ist jederzeit wieder lösbar. Umbauen verlängern oder korrigieren kostet Sie damit nichts außer ein paar Minuten. Welche Rohre passen? Der Verbinder klemmt auf dem Rohr - auf das Material kommt es dabei kaum an. Er funktioniert auf Stahlrohr Edelstahlrohr und Aluminiumrohr solange der Außendurchmesser stimmt. Außendurchmesser ist das entscheidende Maß nicht die Zollangabe des Gewindes und nicht der Innendurchmesser. Wandstärke die Klemm-Schneidschraube muss Material zum Greifen haben. Bei dünnwandigem Rohr vorher an einem Reststück prüfen - sonst drückt die Schraube das Rohr ein statt es zu klemmen. Geschliffene Edelstahloberflächen die Schraube hinterlässt an der Klemmstelle eine Markierung. Dort setzen wo sie später nicht sichtbar ist. Typische Anwendungen Fußpunkt von Pfosten auf Beton Estrich oder Stahl Geländerpfosten und Handlaufstützen Absperrpfosten und Schutzgeländer Standfüße für Gestelle Regale und Umhausungen Tor- und Zaunpfosten auf befestigtem Untergrund Hinweis Die Tragfähigkeit hängt vom Untergrund und den verwendeten Dübeln ab. Befestigungsmittel passend zum Untergrund wählen; sie sind nicht im Lieferumfang. Belastung und Sicherheit Das System erfüllt spezifizierte Belastungen bis 1500 N/m der Sicherheitskoeffizient beträgt 2,0. Anzugsmoment 40 Nm bei Schrauben 1/4 Zoll und 3/8 Zoll 20 Nm bei 1/8 Zoll. Die angegebenen Biegemomente gelten nur wenn Boden- und Wandflansche auf ebenem Untergrund montiert sind. Bei der Befestigung von Flanschen ist zusätzlich die zulässige Tragfähigkeit der Gewindestifte Befestigungsmittel und Baustoffe zu berücksichtigen. Durch dynamische Lasten können sich Schraubverbindungen lockern. Den festen Sitz aller Schrauben regelmäßig prüfen und nachziehen - das Intervall legt der Betreiber nach Einsatzart fest. Nicht für den Gerüstbau zugelassen. Warum Temperguss feuerverzinkt und zusätzlich galvanisiert? Der Grundkörper ist Temperguss nach ASTM A197 - zäh statt spröde mit guter Zugfestigkeit und ausreichender Dehnung. Er nimmt Stöße auf ohne zu brechen. Die Feuerverzinkung nach ASTM A153 bringt die dicke dauerhafte Zinkschicht für den Außeneinsatz die anschließende Elektrogalvanisierung macht die Oberfläche glatt und gleichmäßig. Zubehör und Sonderwünsche Ersatz-Schneidschrauben und Sechskantschlüssel finden Sie im Zubehörbereich dieses Artikels. Rohre schneiden wir Ihnen auf Wunsch auf Maß zu. Pulverbeschichtung in Ihrem RAL-Ton ist auf Anfrage möglich.
