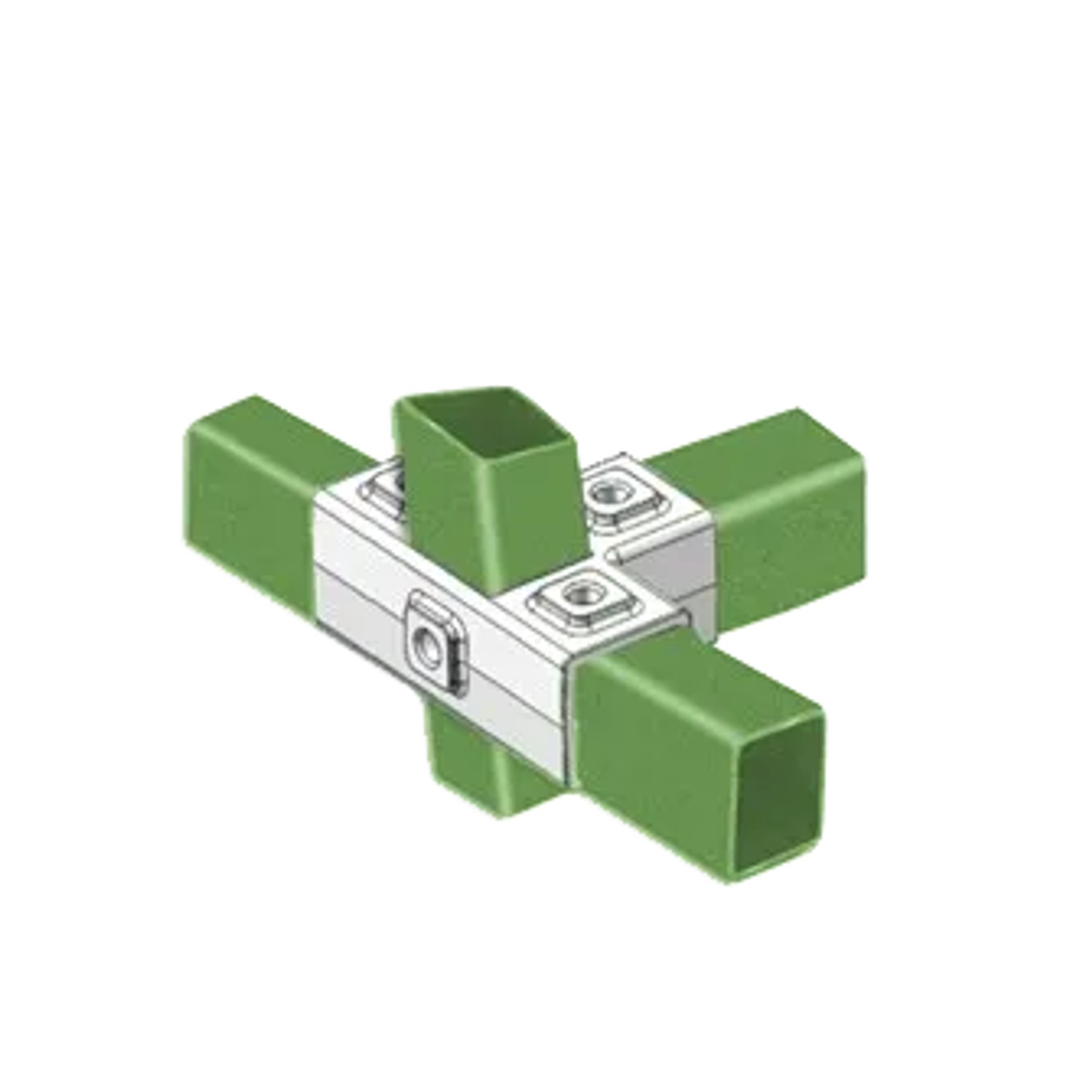

FeNau Rohrverbinder Vierkantrohr Verbinder Handlaufhalterung 40 X 40 mm Stahl Temperguss Verzinkt 176FD40X40

Rohrverbinder Vierkantrohr Verbinder Handlaufhalterung 40 x 40 mm Stahl Die Handlaufhalterung nimmt den Handlauf auf und verbindet ihn mit Pfosten oder Wand - die Verbindungsstelle die im Geländer am meisten angefasst wird. Passt das auf mein Rohr? Dieser Verbinder ist für Quadratrohr 40 x 40 mm gefertigt. Andere Kantenlängen passen nicht - das Rohr muss satt in der Aufnahme sitzen damit die Schraube greift. Technische Daten Merkmal Wert Artikelnummer 176FD40X40 für Quadratrohr 40 x 40 mm Gewicht 0,96 kg Werkstoff Temperguss nach ASTM A197 Oberfläche feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert Schrauben Edelstahl-Klemm-Schneidschrauben montiert Norm Rohrmaße DIN EN ISO 6708 / EN 10255 Einsatzbereich Innen- und Außenbereich Lieferumfang 1x Handlaufhalterung 176FD40X40 Edelstahl-Klemm-Schneidschrauben bereits eingesetzt Sechskantschlüssel Rohr Dübel und Stopfen sind nicht enthalten - passendes Zubehör finden Sie weiter unten auf dieser Seite Montage in vier Schritten Rohr auf Länge schneiden entgraten und die Schnittkante gegen Rost schützen. Verbinder aufschieben beziehungsweise Rohr bis zum Anschlag einstecken. Ausrichten - solange die Schraube lose ist lässt sich alles noch drehen. Klemm-Schneidschraube mit dem passenden Sechskantschlüssel anziehen 40 Nm bei Schrauben 1/4 Zoll und 3/8 Zoll 20 Nm bei 1/8 Zoll. Die Verbindung ist jederzeit wieder lösbar. Umbauen verlängern oder korrigieren kostet Sie damit nichts außer ein paar Minuten. Welche Rohre passen? Der Verbinder klemmt auf dem Rohr - auf das Material kommt es dabei kaum an. Er funktioniert auf Stahlrohr Edelstahlrohr und Aluminiumrohr solange der Außendurchmesser stimmt. Außendurchmesser ist das entscheidende Maß nicht die Zollangabe des Gewindes und nicht der Innendurchmesser. Wandstärke die Klemm-Schneidschraube muss Material zum Greifen haben. Bei dünnwandigem Rohr vorher an einem Reststück prüfen - sonst drückt die Schraube das Rohr ein statt es zu klemmen. Geschliffene Edelstahloberflächen die Schraube hinterlässt an der Klemmstelle eine Markierung. Dort setzen wo sie später nicht sichtbar ist. Typische Anwendungen Handlauf an Treppen Rampen und Fluren Handlauf an Geländerpfosten befestigen Barrierefreie Wege und Aufgänge Laden- Praxis- und Objektbau Hinweis Nur in Verbindung mit einem durchlaufenden Rohr einsetzbar - der Verbinder wird über das Rohr geschoben nicht stumpf gestoßen. Belastung und Sicherheit Das System erfüllt spezifizierte Belastungen bis 1500 N/m der Sicherheitskoeffizient beträgt 2,0. Anzugsmoment 40 Nm bei Schrauben 1/4 Zoll und 3/8 Zoll 20 Nm bei 1/8 Zoll. Die angegebenen Biegemomente gelten nur wenn Boden- und Wandflansche auf ebenem Untergrund montiert sind. Bei der Befestigung von Flanschen ist zusätzlich die zulässige Tragfähigkeit der Gewindestifte Befestigungsmittel und Baustoffe zu berücksichtigen. Durch dynamische Lasten können sich Schraubverbindungen lockern. Den festen Sitz aller Schrauben regelmäßig prüfen und nachziehen - das Intervall legt der Betreiber nach Einsatzart fest. Nicht für den Gerüstbau zugelassen. Warum Temperguss feuerverzinkt und zusätzlich galvanisiert? Der Grundkörper ist Temperguss nach ASTM A197 - zäh statt spröde mit guter Zugfestigkeit und ausreichender Dehnung. Er nimmt Stöße auf ohne zu brechen. Die Feuerverzinkung nach ASTM A153 bringt die dicke dauerhafte Zinkschicht für den Außeneinsatz die anschließende Elektrogalvanisierung macht die Oberfläche glatt und gleichmäßig. Zubehör und Sonderwünsche Ersatz-Schneidschrauben und Sechskantschlüssel finden Sie im Zubehörbereich dieses Artikels. Rohre schneiden wir Ihnen auf Wunsch auf Maß zu. Pulverbeschichtung in Ihrem RAL-Ton ist auf Anfrage möglich.
