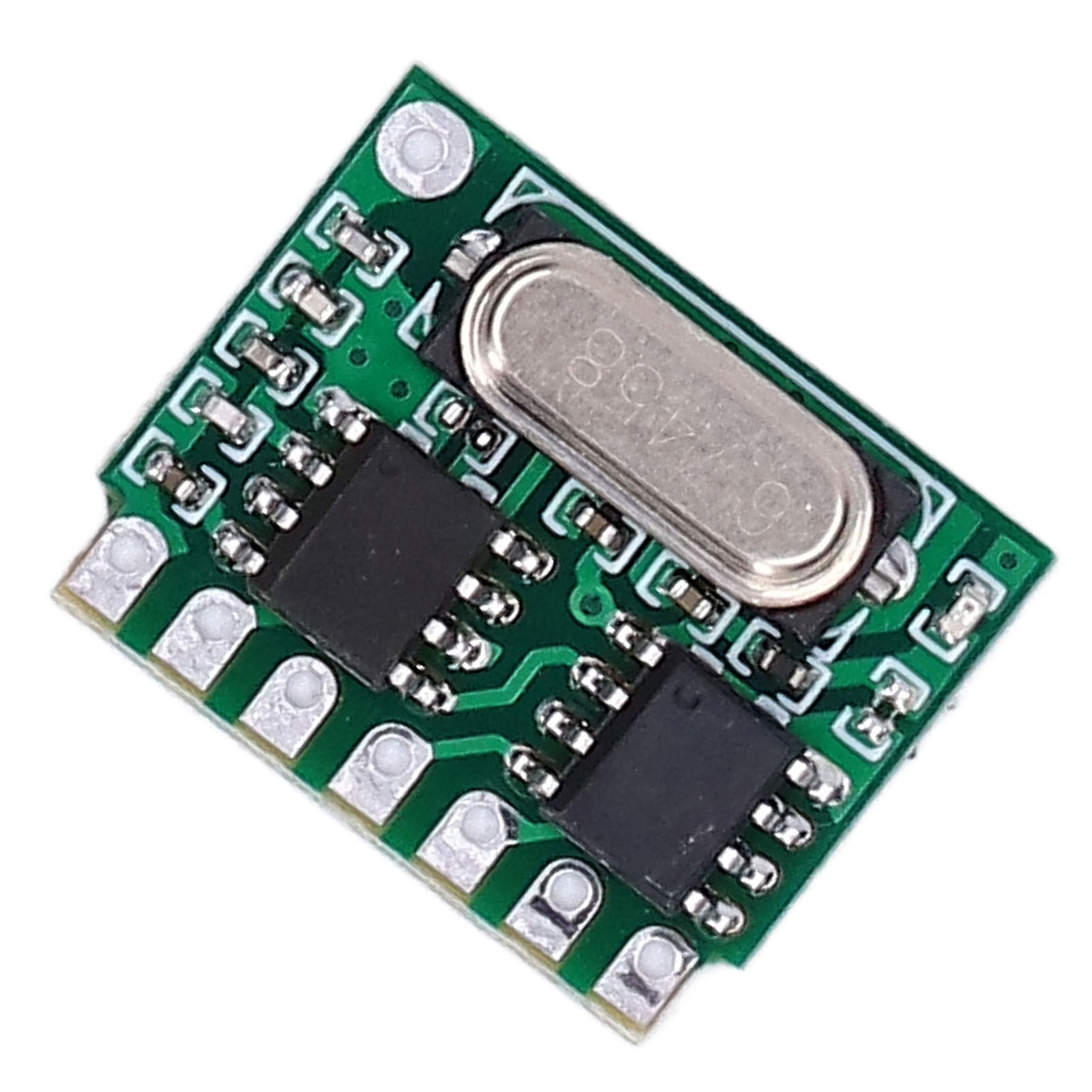

Fernbedienungsmodul Mit Codierungslernfunktion, 433-mhz-decodierungssender Und -empfänger, Pt2272-kompatibel

1. Praktische Anwendung: Der intelligente Erkennungschip unterstützt die kombinierte Verwendung von Lerncode- und Festcode-ICs (Lötcode) für Fernbedienungen, wie z. B. EV1527, PT2262 usw. 2. Breite Kompatibilität: Kompatibel mit den meisten auf dem Markt erhältlichen Lerncode- und Festcode-Chips (Lötcode), darunter EV1527, PT2262, HX2262, SC2260, SC5211, HS2240 usw. 3. Zuverlässiger Betrieb: Passt sich intelligent an die Senderimpedanz an; daher besteht diesbezüglich kein Handlungsbedarf. 4. Stabiler Betrieb: Hervorragende Unterdrückung der Oszillatorstrahlung; mehrere Module können störungsfrei parallel betrieben werden, ohne die Empfangsreichweite zu beeinträchtigen. 5. Betriebsmodi: Der TYJM01AK unterstützt drei Betriebsmodi: Selbstverriegelung (T4), Impulsbetrieb (M4) und Verriegelung (H4). 6. 4-Kanal-Ausgang: Dieses Modul unterstützt 4 Ausgangskanäle und ist mit einer Lernanzeige sowie einer VT-Datengültigkeitsanzeige ausgestattet. Dies macht die Bedienung intuitiver und komfortabler. Der im EEPROM integrierte Dekodierungschip unterstützt bis zu 32 Fernbedienungsspeichergruppen. Produkttyp: Fernbedienungsmodul. Betriebsspannung: 2–5,5 V; Betriebsstrom: 3,5 mA (optimaler Betrieb bei 433 MHz); Betriebsfrequenz: 433 MHz; Modulation: ASK/OK; Empfangsempfindlichkeit: -108 dBm; Datenrate: Bis zu 10 kbit/s; Kapazität pro I0-Port: < 20 mA; Betriebstemperaturbereich: -40 bis 85 °C. Abmessungen: Ca. 18,8 × 14,8 × 5 mm. Pinbelegung: VT: Eingang der Lerntaste und Ausgang für erfolgreiche Dekodierung. Der Ausgang ist bei erfolgreicher Dekodierung auf Low-Pegel und andernfalls auf High-Pegel. D3: Datenausgang von Kanal D3; D2: Datenausgang von Kanal D2; D1: Datenausgang von Kanal D11; D0: Datenausgang von Kanal D0; VCC: Positive Versorgung; GND: Negative Versorgung; Betriebsartenbeschreibung: 1. Selbstverriegelnd (T4): Vier unabhängige Ausgänge ohne gegenseitige Beeinflussung. Jeder Druck auf die Starttaste invertiert den Zustand des entsprechenden Ausgangs (VT-Impuls). Beispiel: Bei einem Wert von 0010 für Taste A invertiert jeder Druck auf A den Zustand von Kanal D1. 2. Ruckartiger Start (M4): Durch Drücken der Starttaste wird der entsprechende Ausgang auf HIGH gesetzt. Nach dem Sendestopp kehrt der Ausgang auf LOW zurück (VVIT-Impuls). 3. Verriegelt (H4): Durch Drücken der Starttaste wird der Ausgang auf HIGH gesetzt, alle anderen bleiben auf LOW. Dieser Zustand bleibt bis zur nächsten Änderung der Fernbedienungsdaten bestehen. Das gültige Signal wird durch den T-Impuls identifiziert. Beispiel: Bei einem Datencode von 1000 für die Taste ist Kanal D3 auf HIGH und die anderen auf LOW. Wenn der Datencode mehrere hochwertige Bits enthält, wird der Ausgangspegel durch das höchstwertige Bit bestimmt. Beispiel: Ist der Datencode für Taste 1 0111, ist der Ausgang von Kanal D2 hoch, die anderen Kanäle sind niedrig. 1 x Fernbedienungsmodul
