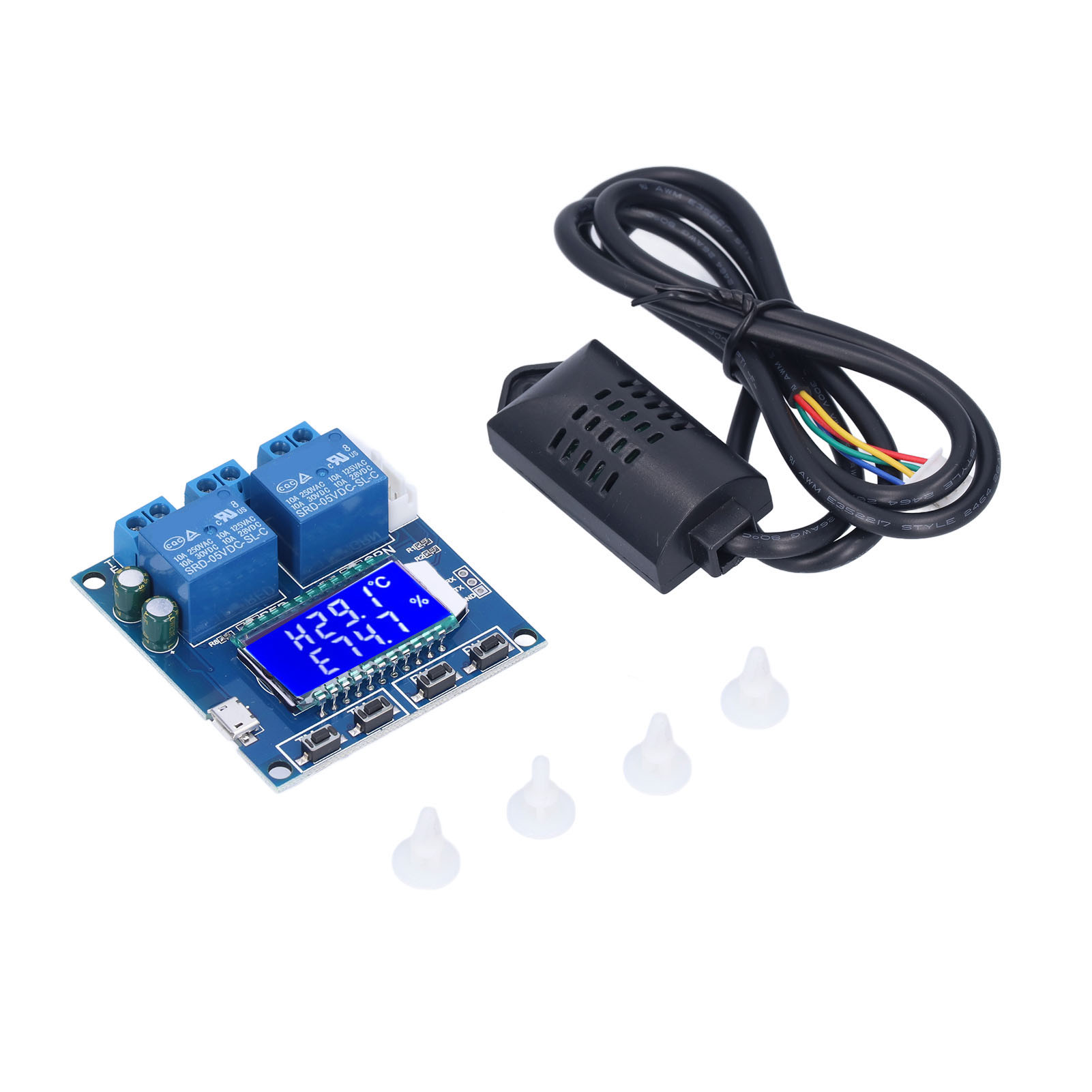

Feuchtigkeits- Und Temperaturregelungsmodul Mit Digitalanzeige, 2-ausgangs-relaisplatine, Dc6-30v Xy-tr01 Sensor

1. Temperatur- und Feuchtigkeitsregelung: Die Funktionen des Produkts lassen sich in zwei Hauptgruppen unterteilen: Temperatur und Feuchtigkeit. 2. Automatische Betriebsmoduserkennung basierend auf der Temperatur: Der Betriebsmodus wird automatisch anhand der Start- und Stopptemperatur bestimmt. Ist die Starttemperatur höher als die Stopptemperatur, wird der Kühlmodus aktiviert („C“); ist sie niedriger, der Heizmodus („H“). 3. Automatische Betriebsmoduserkennung basierend auf der Feuchtigkeit: Der Betriebsmodus wird automatisch anhand der Startfeuchtigkeit und der Stopptemperatur bestimmt. Ist die Startfeuchtigkeit höher als die Stoppfeuchtigkeit, wird der Entfeuchtungsmodus aktiviert („d“). Sind Start- und Stoppfeuchtigkeit gleich, wird der Befeuchtungsmodus aktiviert („E“). 4. Fernauslesung und -einstellung: Weitere Funktionen umfassen Fernauslesung und -einstellung, Echtzeit-Temperatur- und Feuchtigkeitsmessung sowie Relaisansteuerung (standardmäßig aktiviert). 5. Hohe Genauigkeit: Die Messsonde ist ein integrierter Sensor, der Ausgang ein Relais, was eine hohe Genauigkeit gewährleistet. Produkttyp: Temperatur- und Feuchtigkeitsregelungsmodul. Produktmodell: XY-TR01. Versorgungsspannung: 6–30 V DC. Temperaturmessbereich: -20 °C bis 60 °C. Luftfeuchtigkeitsbereich: 0 % bis 100 % rF. Systemgenauigkeit: 0,1 °C ± 0,1 % rF. Messfühler: Integrierter Sensor. Ausgangstyp: Relaisausgang. Ausgangsleistung: max. 10 A. Temperaturfunktionen: 1. Automatische Betriebsartenerkennung: Das System erkennt die Betriebsart automatisch anhand der Start- und Stopptemperaturen. Starttemperatur > Stopptemperatur: Kühlmodus „C“. 2. Heizmodus: Starttemperatur Stoppfeuchtigkeit: Entfeuchtungsmodus „d“; 1. Startfeuchtigkeit < Stoppfeuchtigkeit: Befeuchtungsmodus „E“. 2. Entfeuchtungsmodus: Wenn die gemessene Luftfeuchtigkeit größer oder gleich der Startfeuchtigkeit ist, aktiviert sich das Relais, die grüne Kontrollleuchte leuchtet auf und der Luftentfeuchter startet. Wenn die gemessene Luftfeuchtigkeit kleiner oder gleich der Stoppfeuchtigkeit ist, deaktiviert sich das Relais, die grüne Kontrollleuchte erlischt und der Luftentfeuchter stoppt. 3. Befeuchtungsmodus: Wenn die gemessene Luftfeuchtigkeit kleiner als die Startfeuchtigkeit ist, aktiviert sich das Relais, die grüne Kontrollleuchte leuchtet auf und der Luftbefeuchter startet. Wenn die gemessene Luftfeuchtigkeit den Abschaltwert erreicht oder überschreitet, deaktiviert das Relais, die grüne Kontrollleuchte erlischt und der Luftbefeuchter schaltet sich ab. 4. Funktion zur Korrektur der relativen Luftfeuchtigkeit (-10,0 °C bis 10,0 °C): Nach längerem Gebrauch können Abweichungen auftreten. Diese Funktion berechnet die tatsächliche Luftfeuchtigkeit durch Addition der gemessenen Luftfeuchtigkeit und des Kalibrierungswerts. So stellen Sie die Start- und Endfeuchtigkeit ein: 1. Halten Sie in der Bedienoberfläche die Taste „RH+“ länger als 3 Sekunden gedrückt, um die Einstellungsoberfläche für die Startfeuchtigkeit aufzurufen. Anschließend können Sie die Einstellungen mit den Tasten RH+ und RH- anpassen. Warten Sie nach der Anpassung 6 Sekunden, bis die Änderungen automatisch gespeichert werden. 2. Halten Sie in der Bedienoberfläche die Taste „RH-“ länger als 3 Sekunden gedrückt, um die Einstellungsoberfläche für die Endfeuchtigkeit aufzurufen. Anschließend können Sie die Einstellungen mit den Tasten RH+ und RH- anpassen. Warten Sie nach der Anpassung 6 Sekunden, bis die Änderungen automatisch gespeichert werden. Beschreibung der Benutzeroberfläche: Zeigt den Betriebsmodus an. Sobald Start- und Endtemperatur sowie Luftfeuchtigkeit und weitere Parameter eingestellt sind, wird der aktuelle Betriebsmodus („H/C“, „E/d“) neben den Temperatur- und Feuchtigkeitseinstellungen angezeigt. Bei Aktivierung eines Relais erscheint „OUT“ in der oberen linken Ecke der Benutzeroberfläche. Ist das Temperaturrelais aktiviert, blinkt der Temperaturbetriebsmodus („H/C“) als Warnung. Ist das Feuchtigkeitsrelais aktiviert, blinkt der Betriebsmodus „E“ (oder „d“) als Hinweis. Weitere Funktionen: 1. Fernauslesung/-einstellung: Werte wie Start- und Endtemperatur sowie Luftfeuchtigkeit und Temperatur- und Feuchtigkeitskorrektur können über UART eingestellt werden. 2. Echtzeit-Temperatur- und Feuchtigkeitsmeldung: Ist diese Funktion aktiviert, erfasst das Produkt Temperatur, Luftfeuchtigkeit und Relaisstatus im Sekundentakt und überträgt diese Daten per UART an das Endgerät. 3. Relaisaktivierung (standardmäßig aktiviert): Ist diese Option deaktiviert, bleibt das Relais deaktiviert. Ändern der Temperatur- und Feuchtigkeitskorrekturwerte: 1. Doppelklicken Sie in der Bedienoberfläche auf die Taste „TM+“, um die Einstellungsoberfläche für die Korrekturwerte aufzurufen. Die untere Zeile zeigt den Korrekturtyp, die obere Zeile den jeweiligen Wert an (OFE: Temperaturkorrekturwert, RH: Feuchtigkeitskorrekturwert). 2. Drücken Sie kurz die Taste „TM-“, um den zu ändernden Parameter auszuwählen. Verwenden Sie die Tasten
