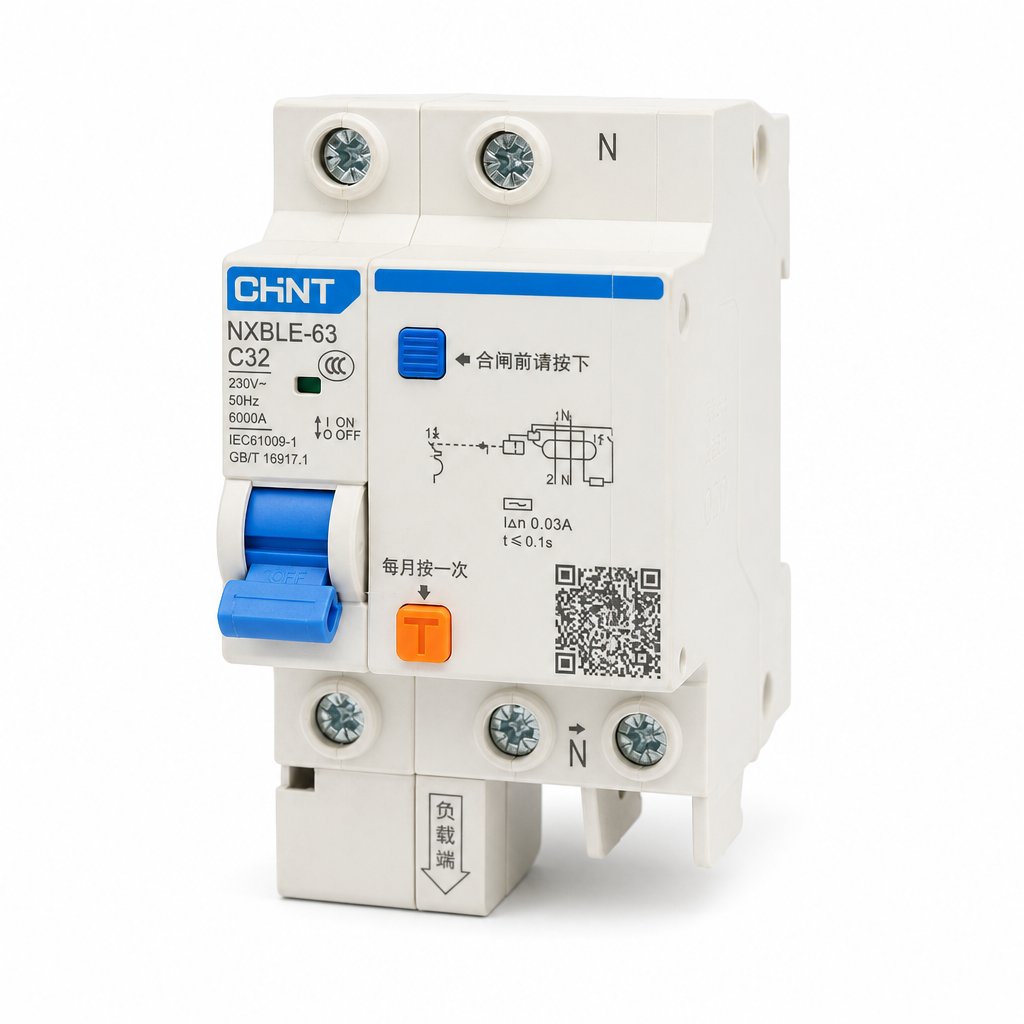

Fi/ls-schalter 1p+n Charakteristik C 32a 6ka 230-400v

1) 2-in-1-Schutz für erhöhte Sicherheit im AlltagDieser modulare Leitungsschutzschalter mit integrierter Fehlerstrom-Schutzeinrichtung (RCBO) kombiniert in einem einzigen Gerät den Schutz vor Überlastungen und Kurzschlüssen sowie den Schutz vor Fehlerströmen (Stromschlagrisiko). Er ist dafür ausgelegt, die Stromkreise einer Wohnung oder eines kleinen Gewerberaums (Laden, Büro, leichte Werkstatt) wirksam zu sichern. Im Falle einer Störung (Erwärmung durch zu hohe Stromstärke, harter Kurzschluss, Isolationsfehler, Gerät, dessen Gehäuse versehentlich unter Spannung steht) löst er schnell aus, um die Stromversorgung zu unterbrechen und das Risiko eines elektrisch verursachten Brandes und von Personenschäden zu verringern. Die Zusammenfassung von Leitungsschutzschalter + Fehlerstromschutz macht die Installation im Verteiler kompakter, erleichtert die Übersicht der Schutzorgane Stromkreis für Stromkreis und vereinfacht die Wartung, insbesondere bei der Fehlersuche.2) 1P+N-Format: ideal für einphasige Stromkreise und eine sauberere AbschaltungDas 1P+N-Format ist besonders für gängige einphasige Installationen geeignet. Es gewährleistet den Schutz und die Abschaltung der Phase und integriert gleichzeitig einen geschalteten Neutralleiterpol (mitgeführte Abschaltung), was den Bedienkomfort und die Sicherheit bei Diagnosearbeiten oder beim Austausch von Geräten verbessert. In einem Verteiler ermöglicht diese Konfiguration eine vollständigere Abschaltung als ein einfacher 1P, insbesondere wenn an einem Abgang gearbeitet werden soll und Verdrahtungsunklarheiten begrenzt werden sollen. Um die ordnungsgemäße Funktion zu gewährleisten, ist es wichtig, die Kennzeichnung von Phase/Neutralleiter einzuhalten, gemischte Neutralleiter zwischen Stromkreisen zu vermeiden und die Klemmen zuverlässig anzuziehen (Installation empfohlen durch eine qualifizierte Fachkraft).3) C32A-Nennstrom: konzipiert für anspruchsvollere Stromkreise und Lasten mit EinschaltstromMit einem Nennstrom von 32 A (C32) und einer Auslösecharakteristik C ist dieses Gerät für Stromkreise bestimmt, die eine höhere Stromstärke benötigen, zum Beispiel bestimmte dedizierte Steckdosenabgänge, leistungsstarke Haushaltsgeräte oder Ausstattungen mit Einschaltstrom (kleine Motoren, Ventilatoren, Pumpen, Klimageräte je nach Konfiguration). Die C-Charakteristik begrenzt Fehlauslösungen beim Start, während sie bei Kurzschluss oder Überstrom weiterhin eine schnelle Abschaltung gewährleistet. Zur Orientierung entsprechen im Einphasenbetrieb bei etwa 230 V 32 A ungefähr 7 kW (Größenordnung). Die Dimensionierung hängt jedoch vom Leiterquerschnitt, der Leitungslänge, den Verlegebedingungen und dem Selektivitätsplan des Verteilers ab.4) Einsatzbereich und Konformität: ausgelegt für Niederspannungsverteiler in EU-UmgebungenDas Gerät ist für eine Betriebsspannung von AC 230–400 V und eine Frequenz von 50–60 Hz vorgesehen und deckt damit die Mehrheit der in Europa anzutreffenden Niederspannungsumgebungen ab. Es wird als konform mit der Norm EN 61009 angegeben, der Referenznorm für Fehlerstromschutzschalter mit Überstromschutz (RCBO), die Überstromschutz und Fehlerstromschutz kombinieren. Für eine vollständige Beschreibung je nach Einsatz in Frankreich sind die Fehlerstromempfindlichkeit (z. B. 30 mA) und der FI-Typ (AC/A/F…) wichtige Informationen, die hier nicht angegeben sind und je nach zu schützenden Stromkreisen entscheidend sein können.5) Ausschaltvermögen 6 kA: geeignet für Wohninstallationen und kleine GewerbeobjekteMit einem Ausschaltvermögen von 6 kA ist dieser FI/LS-Schalter für die Unterbrechung von Kurzschlussströmen ausgelegt, die den meisten Situationen in Wohnungen, Geschäften in der Nähe und kleinen Installationen entsprechen. Er trägt dazu bei, Kabel, Schaltgeräte (Steckdosen, Leuchten) und angeschlossene Geräte zu schützen und verbessert zugleich die Betriebskontinuität durch einen präzisen Schutz je Abgang. Für ein optimales Ergebnis müssen die Montage auf DIN-Schiene, die Kennzeichnung der Leiter und die Funktionsprüfungen nach den anerkannten Regeln der Technik und den am Einsatzort geltenden Vorschriften durchgeführt werden.
