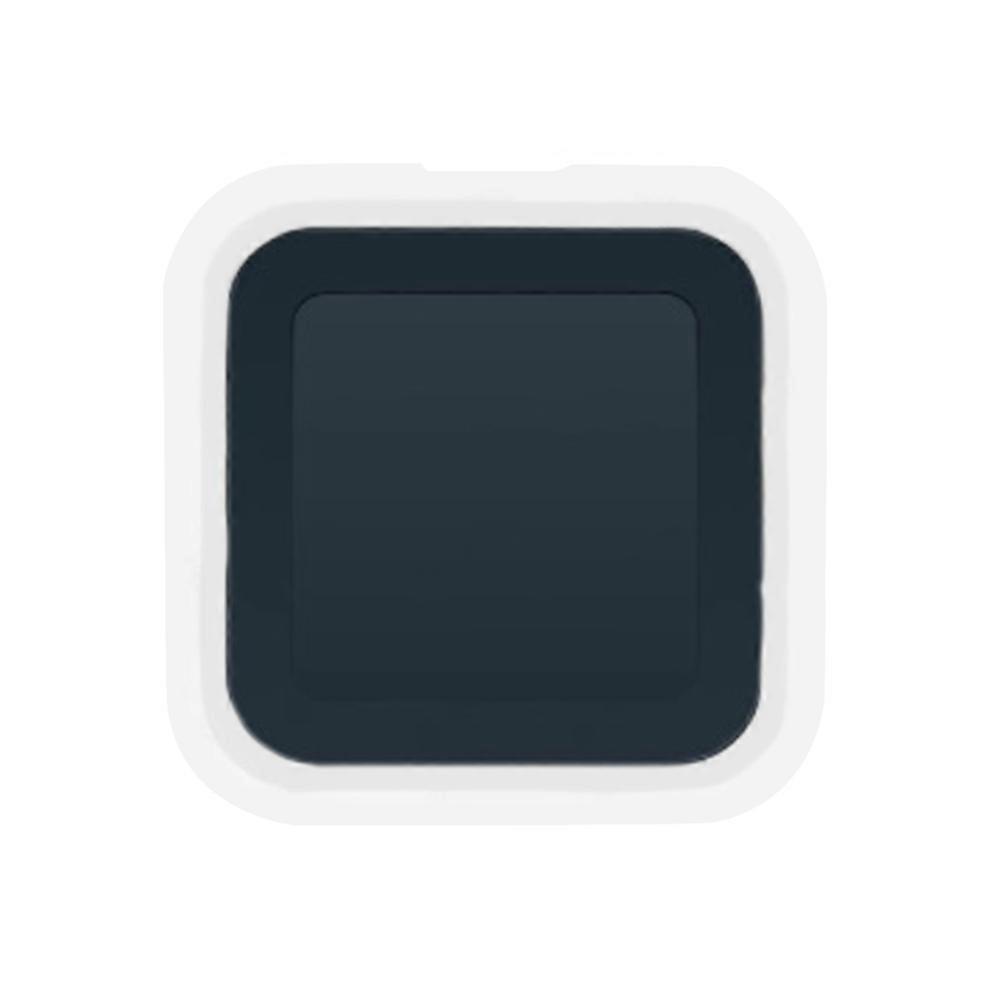

Fingerabdruckerkennungsmodul, Quadratischer Kapazitiver Halbleiter-fingerabdrucksensor, Schalter

Das ZW3021 ist ein multifunktionales Fingerabdruckmodul mit Beleuchtung, das einen kapazitiven Sensor, einen Mikrocontroller und einen Fingerabdruckerkennungsalgorithmus integriert. Der Mikrocontroller verfügt über einen integrierten Dual-Mode-Algorithmus, der exzellente Falschrückweisungs- (FRR) und Falschakzeptanzraten (FAR) sowie eine hohe Erkennungsgeschwindigkeit bietet. Das Modul zeichnet sich durch geringen Stromverbrauch, kompakte Bauweise, hohe Stabilität, schnelle Reaktionszeit und hervorragende Bildqualität aus. Dank des One-Touch-Entry-Systems lässt sich das Gerät mit nur einem Tastendruck entsperren. Das Modul verwendet einen befehlsbasierten Kommunikationsmodus und unterstützt die UART-Schnittstelle, was die Integration vereinfacht. Schnittstelle: Unterstützt UART, Standard-Übertragungsrate 57600 ps, 1 Startbit, 8 Datenbits, kein Steuerbit, 1 Stoppbit, 3,3 V TTL-Pegel. Schnittstellentyp: 1,0-mm-6-Pin-Stecker auf DuPont-Leitung. Pin 1: VCC-S, 3,3 V; Pin 2: INT, Sensorsignalausgang; Pin 3: VCC-D, 3,3 V. PIN4: UART-TX; PIN5: UART-RX; PIN6: GND. Produktparameter: Betriebsspannung: 3,3 V; Betriebsstrom: 45 mA; Pixel: 108 x 108 Pixel; Auflösung: 508 DPI; Schnittstellenprotokoll: RS232 (TTL); Übertragungsrate: 57600 bps (Standardübertragungsrate)/1 Startbit/1 Stoppbit; TTL-Pegel: 3,3 V; Schnittstellen- und Leitungsbelegung: Horizontal 1,0 mm x 6 Pins; Fingerabdruckspeicherkapazität: 100 Stück; Lagertemperatur und -feuchtigkeit: -40 °C bis +85 °C; relative Luftfeuchtigkeit unter 85 %; Betriebstemperatur und -feuchtigkeit: -20 °C bis +75 °C. 40 % bis 85 % relative Luftfeuchtigkeit. Falscherkennungsrate: < 0,001 %. Ablehnungsrate: < 5 %. Vergleichsmethode: 1:1 und 1:N. Vergleichszeit: 1:1 < 450 ms. Startzeit: < 130 ms. Lern- und Speicherzeit für Merkmale: < 100 ms. Anzahl der Betätigungen: 1.000.000. Statischer Stromverbrauch: 6 µA. Elektrostatischer Schutz: ±15 kV. Sensortyp: Drucksensor. Farbe: Schwarz. Material: Kunststoff. Lieferumfang: 1 x Fingerabdruckerkennungsmodul. Nur der oben genannte Lieferumfang ist enthalten; andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können zu geringfügigen Farbabweichungen zwischen dem abgebildeten und dem tatsächlichen Produkt führen. Die zulässige Messgenauigkeit beträgt 1 µm.
