Fischer Ankerbolzen FAZ II 12/80 E (1 ST)

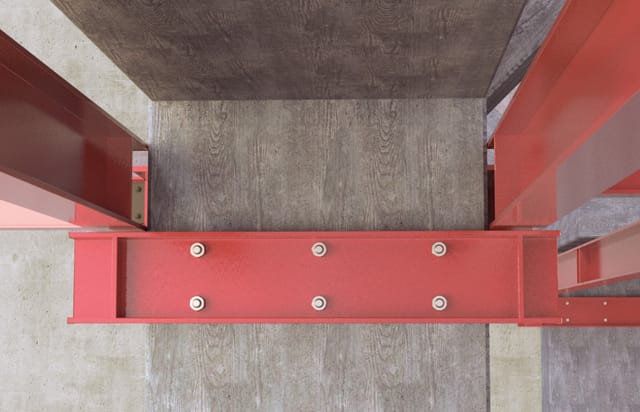

Allgemeine Beschreibung Der Fischer Bolzenanker FAZ II ist ideal für die Befestigung von schweren Gegenständen in Beton. Mit seinem bewährten Spreizclip erfüllt der Stahldübel höchste Anforderungen und gewährleistet eine kraftvolle Befestigung. Der Bolzenanker aus galvanisch verzinktem Stahl ist vielseitig einsetzbar und eignet sich für die Montage von TV-Konsolen, Treppengeländern und Kabeltrassen. Technische daten Maße Dübel: 12.0 x 80 mm Bohrernenndurchmesser: 12.0 mm Bolzenlänge: 180 mm Dübellänge: 180 mm Nutzlänge: 100 mm Min. Bohrlochtiefe: 170 mm Max. Anbauteildicke (reduziert): 100 mm Max. Anbauteildicke (standard): 80 mm Verankerungstiefe (reduziert): 50 mm Verankerungstiefe (standard): 70 mm Geeignet für: Beton C20/25 bis C50/60, gerissen und ungerissen, Beton C12/15, Naturstein mit dichtem Gefüge Seismic-Zulassung: C1 / C2 Oberflächenschutz: galvanisch verzinkter Stahl Werkstoffgüte: Sonstige (SONSTIGE) Kompatibilität und Zubehör Befestigung von: Stahlkonstruktionen, Geländer, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Tore, Fassaden, Holzkonstruktionen Montageart: Vor- und Durchsteckmontage Bei Serienmontage wird die Verwendung des Bolzenanker-Setzwerkzeugs FABS empfohlen. Installation Die Montage des Bolzenankers erfolgt einfach: Den Dübel mit einem Hammer einschlagen und anschließend mit einem Drehmomentschlüssel anziehen. Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt. Anwendung Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde optimal für Abstandsmontagen. Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten. Weitere Informationen
