Flammenerkennungsmodul

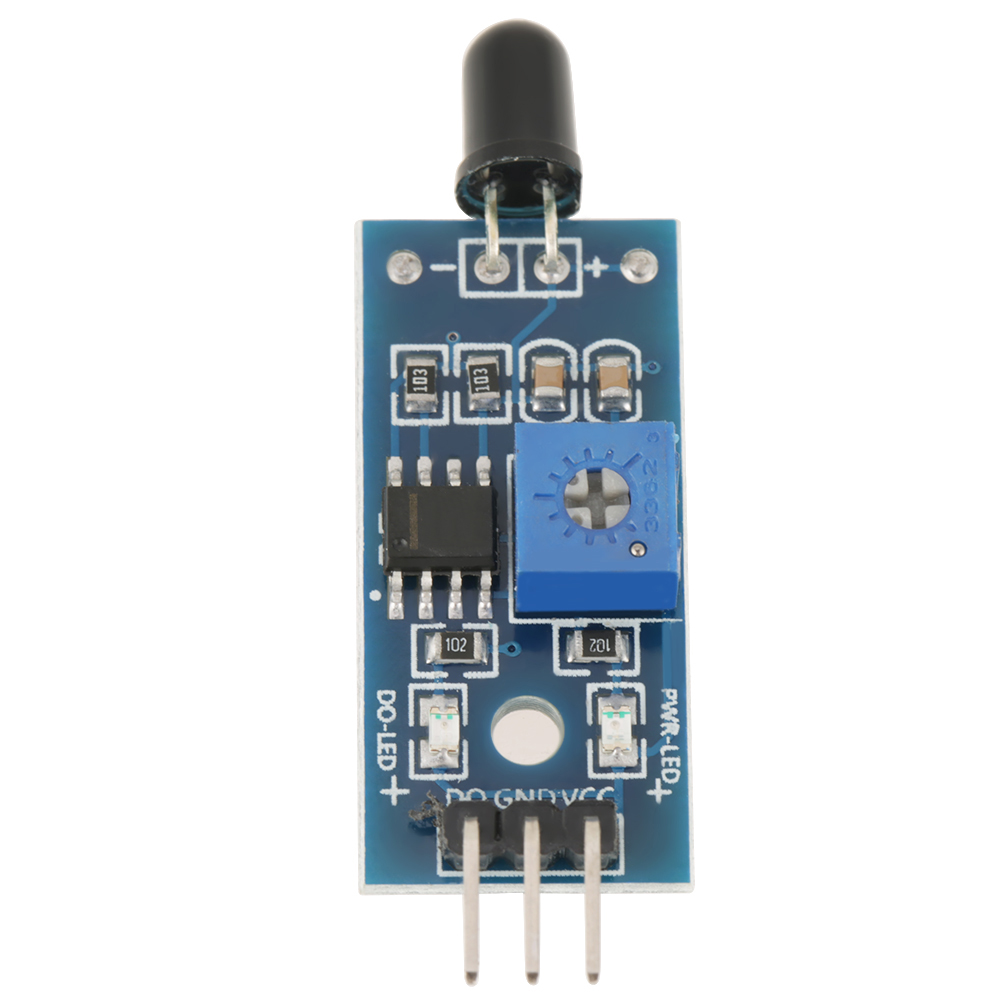

Willkommen in unserem Shop! Infrarot-Flammendetektor – 5er-Pack Module Dieses Flammenerkennungsmodul wurde entwickelt, um Lichtquellen im Wellenlängenbereich von 760 bis 1100 nm zu identifizieren und zeichnet sich durch eine besonders hohe Empfindlichkeit gegenüber dem Flammenspektrum aus. Es kann eine leichte Flamme in einem Testabstand von 80 cm erkennen; Bei größeren Flammen erhöht sich der Erfassungsabstand proportional. Technische Daten: - Erfassungswinkel: ca. 60 Grad, optimiert für das Flammenspektrum. - Einstellbare Empfindlichkeit: Einstellung über ein integriertes blaues Digitalpotentiometer. - Komparatorausgang: sauberes Signal, gute Wellenformqualität, Ansteuerleistung über 15 mA. - Präzisionspotentiometer zur Empfindlichkeitseinstellung. - Befestigungslöcher für einfache Montage. Spezifikationen: - Betriebsspannung: 3,3 V bis 5 V. - Ausgangsformat: digitaler DO-Ausgang (Schaltung 0 und 1) und analoger AO-Ausgang (Spannung). - Komparator: LM393 mit großem Spannungsbereich. - Länge: 4,5 cm (1,77 Zoll). - Gewicht: 4 g pro Modul. Verdrahtungshinweise: - VCC: Positive Versorgungsspannung (3,3–5 V). - GND: Negative Versorgungsspannung. - DO: TTL-Schaltsignalausgang. - AO: Analogsignalausgang (Spannung). Bedienungsanleitung: 1. Dieser Sensor reagiert besonders empfindlich auf Flammen, aber auch auf normales Licht; er wird häufig für Flammenmelder verwendet. 2. Der DO-Ausgang kann direkt an einen Ein-/Ausgangspin eines Mikrocontrollers angeschlossen werden. 3. Halten Sie ausreichend Abstand zwischen Sensor und Flamme, um Beschädigungen zu vermeiden. 4. Der Analogausgang sorgt in Kombination mit einer A/D-Wandlung für höhere Genauigkeit. 5. Wenn der Sensor eine Flamme, Sonnenlicht oder Infrarotlicht erkennt und der Schwellenwert des Potentiometers erreicht ist, leuchtet die grüne LED auf und der DO-Ausgang wird auf Low (0–0,1 V) gesetzt. Andernfalls ist die grüne LED aus und der DO-Ausgang liefert einen hohen Pegel von ca. 3 V. Lieferumfang: 5 Infrarot-Flammensensormodule. Dieses Set aus 5 Modulen bietet eine zuverlässige und vielseitige Lösung für Ihre Flammenüberwachungsprojekte, sei es für Alarmsysteme, Roboter oder Bildungsanwendungen.
