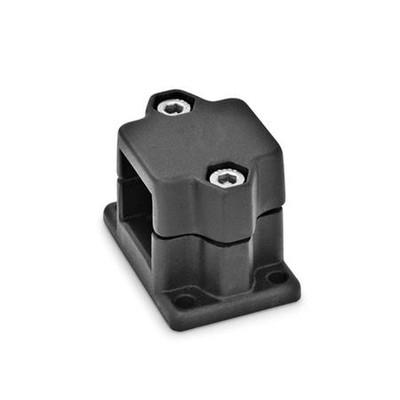

Flansch-Klemmverbinder, Aluminium (147-V45-2-SW)

Die Klemmbohrungen der Flansch-Klemmverbinder GN 147 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet. An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. d1 / s: V - Vierkant d2: 11 Gewicht: 0.625 kg k Klemm- länge: 76 l1: 81.5 l2: 98 m: 46.5 RoHS: Ja t: 14 Vierkant s: V 45 x1: 76 x2: 50 y1: 115 y2: 90 z Schraub- stellen: M10-65 Zubehör empf. Klemmhebel GN 911 für z l3: 78 | 92
