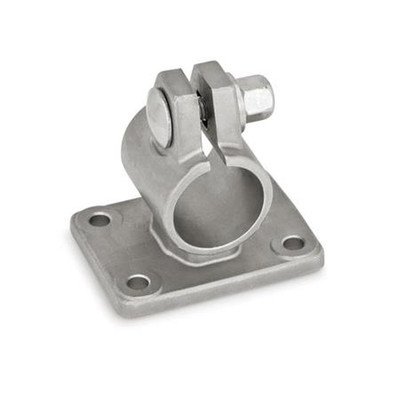

Flansch-Klemmverbinder, Edelstahl, mit 4 Bohrungen (146.5-B40-A-4)

Die Klemmbohrungen der Flansch-Klemmverbinder GN 146.5 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Schlossschraube und Hutmutter den Bohrungsquerschnitt zum Klemmen. Die Form B ist an der Schraubstelle mit Dichtungen ausgestattet. Wenn werkzeuglos geklemmt werden soll, kann die Hutmutter, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden. Bohrung d1: B 40 d2: 8.5 d3: 50.2 Gewicht: 0.743 kg Klemmlänge b: 28 Klemmlänge k: 56 l1: 86 m: 42 RoHS: Ja t: 7.6 x1: 78 x2: 52 y1: 108 y2: 82 z Schraub- stelle: M 10 Zubehör empf. Klemmhebel GN 911.3 für z l2: 78 | 92
