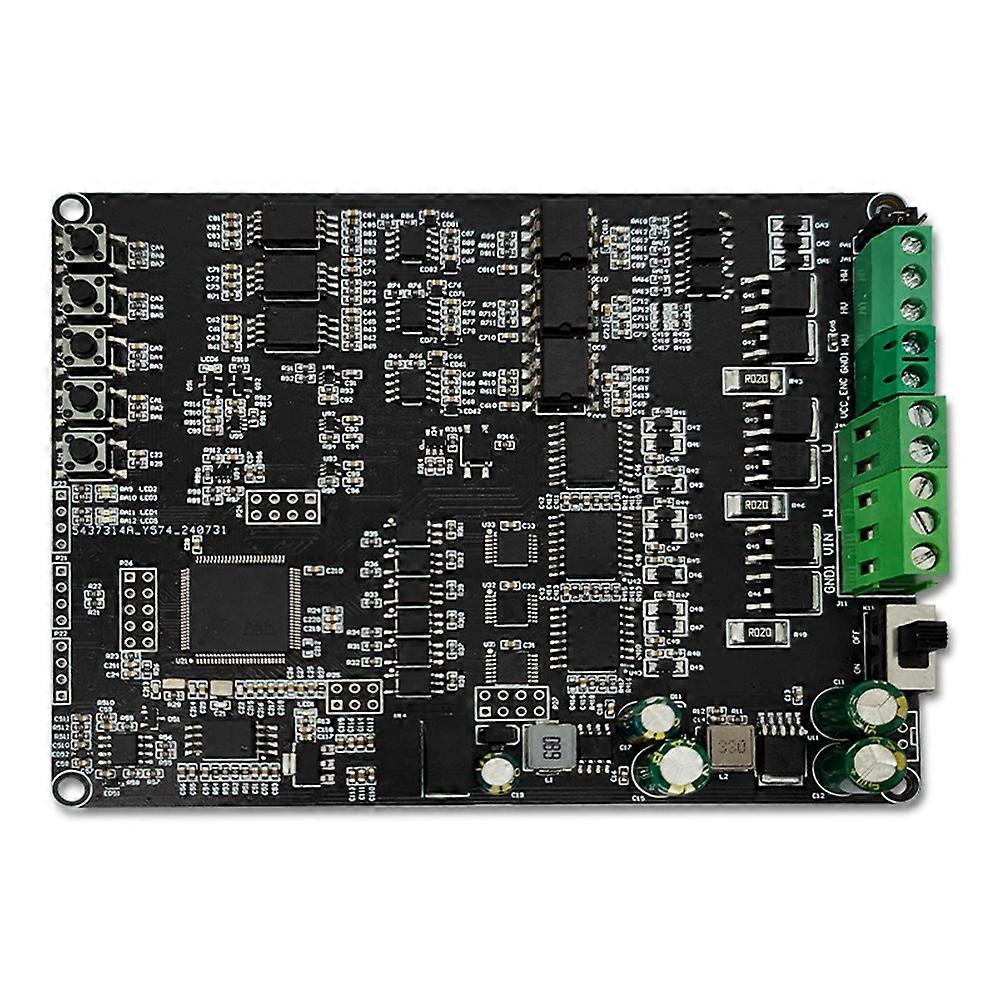

Foc Stm32f103vet6 Bürstenlose Gleichstrommotor-steuerplatine: Strom-spannungs-isolationssammlung

Verwendet einen 32-Bit-STM32F103Vet6-ARM®-Cortex®-M3-Prozessor, einen IR2110Strpbf-Gallery-Controller, eine PWM-Isolationsschaltung, Kurzschlussschutzschaltungen für obere und untere Transistoren sowie 6 NMOS-Transistoren als BLDC-Treiber. Unterstützt standardmäßig einen bürstenlosen Motor mit 3000 U/min und Hall-Effekt-Encoder. Der maximal unterstützte Laststrom beträgt standardmäßig 10 A; darüber hinaus wird automatisch ein Hardware-Kurzschlussschutz ausgelöst. Versorgungsspannung: 12–40 V DC. Isolierte 5-V- und 3,3-V-Ausgänge. 1 RST-Reset-Taste und 4 programmierbare Funktionstasten. 1 Power-LED + 1 Hardware-Kurzschlussschutz-LED + 4 programmierbare LEDs. Schaltung zur Erkennung der Versorgungsspannungsisolation und redundanter NTC-Thermoschutz. Drei redundante Schaltungen zur Erkennung der Isolation gegen entgegengesetzte elektrische Momente. Redundante Schaltung zur Erkennung der dreiphasigen Stromisolation. Redundanter SWD-Programmieranschluss. Diverse universelle Ein-/Ausgänge (GPIO) wie Backup-UART und SPI. Beschreibung: Der STM32 FOC Brushless-Motorcontroller verwendet einen STM32F103Vet6-Mikrocontroller als Hauptmikrocontroller. Diese Logikschaltung integriert einen PWM-Signal-Isolationstreiber und ermöglicht das Einschalten bei einem Kurzschluss zwischen den Hall-Effekt-Transistoren. Sie unterstützt außerdem die Hall-Effekt-Encoder-Isolationsschaltung und die Hardware-Überstromschutzschaltung. Sie ermöglicht die Steuerung eines bürstenlosen BLDC-Motors mit 3000 U/min und 10 A. Integrierte Schaltungen zur Busspannungs-Isolationserkennung, zum thermischen Schutz durch NTC-Thermistoren, zur Verpolungsisolation und zur dreiphasigen Stromisolation sind verfügbar, um zukünftige Entwicklungen zu erleichtern. Sie verfügt über einen PID-Regelkreis, Strom-Spannungs-Isolation, einen RST-Reset-Taster und vier programmierbare Funktionstasten. Farbe: Schwarz. Material: Leiterplatte. Lieferumfang: 1 x Brushless-Motor-Steuerplatine. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Beleuchtung und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Bitte berücksichtigen Sie eine Fehlertoleranz von +/- 1 bis 3 cm.
