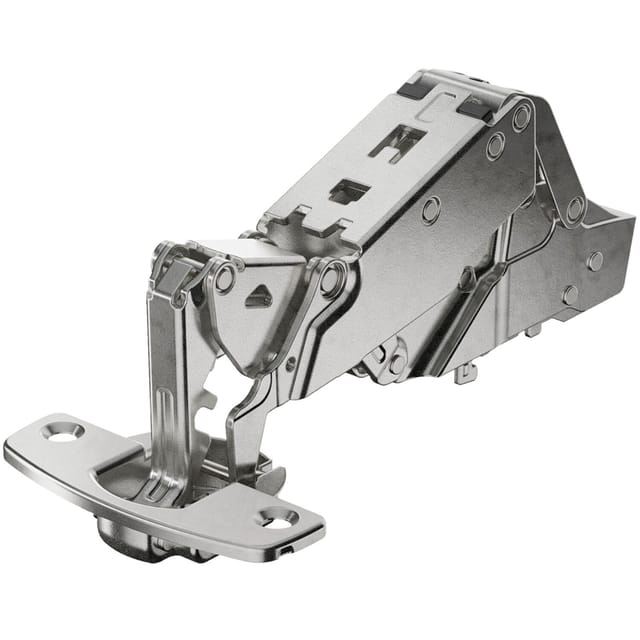

FP - Sensys Weitwinkel Null-Einspr. o. Schließautom. 8687 verni.halb vorl. 165°TH52

Allgemeine Beschreibung Das Sensys Weitwinkelscharnier 8687 ist ein Null-Einsprungscharnier, das speziell für grifflose Anwendungen konzipiert wurde. Es bietet einen Öffnungswinkel von 165° und ist ideal für halb vorliegende Türen. Die Montage erfolgt durch Anschrauben, und das Scharnier ist ohne Dämpfung und Schließautomatik ausgestattet. Technische daten Basis: Topfscharnier Ausführung: Null-Einsprungscharnier Montage: Zum Anschrauben Dämpfung: Ohne Dämpfung Anschlagart: Halb vorliegend (B 3 mm) Schließsystem: Ohne Schließautomatik Türeinstellung: 3-dimensional Türstärke min.: 15 mm Türstärke max.: 32 mm Durchmesser Topfbohrung: 35 mm Tiefe Topfbohrung: 11,6 mm Topfbezeichnung: TH 52 Öffnungswinkel: 165 ° Kröpfung: 9,5 mm Auflagenverstellung min.: -2 mm Auflagenverstellung max.: 2 mm Tiefenverstellung min.: -2 mm Tiefenverstellung max.: 3 mm Höhenverstellung: Über Montageplatte Qualitätseinstufung: EN 15570, Level 3 Oberfläche: Vernickelt Werkstoff Scharnierarm: Stahl Werkstoff Scharniertopf: Stahl Kompatibilität und Zubehör Für Türdicken von 15 mm bis 32 mm Bohrbild TH 52 x 5,5 mm Installation Die Installation erfolgt durch Anschrauben des Scharniers an der Tür. Die Höhenverstellung wird über eine Montageplatte realisiert. Anwendung Das Scharnier ist ideal für Push-to-open-Systeme und eignet sich für Holztüren.
