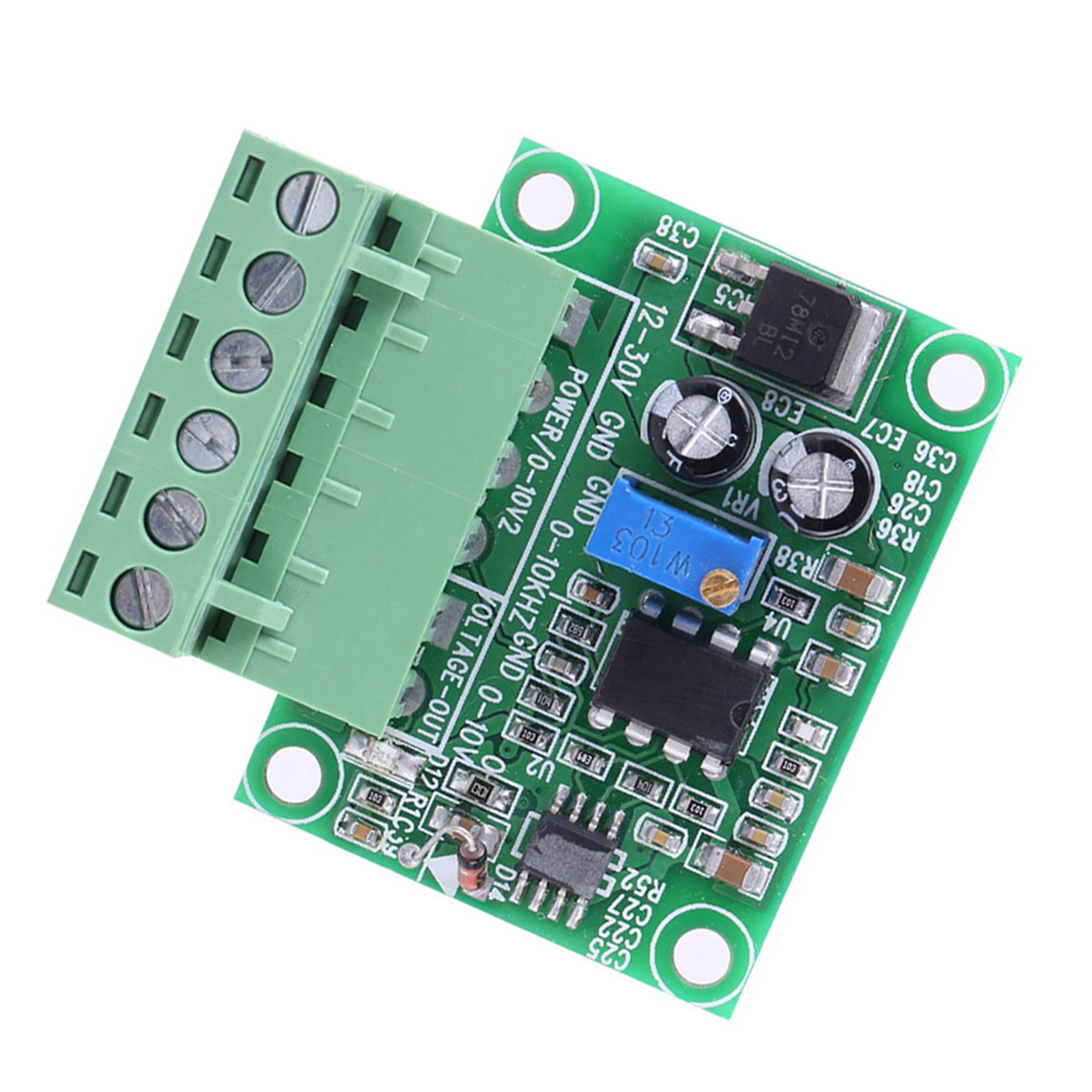

Frequenz-spannungs-modul

Willkommen in unserem Shop! Dieses Modul wandelt die Frequenz eines Impulssignals von 0 Hz bis 10 kHz in ein analoges Spannungssignal von 0 bis 10 V um. Es eignet sich ideal für die Schnittstelle zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zur Signalanpassung zwischen einer Bewegungssteuerungsplatine und einem FU. **Hauptmerkmale:** - Eingangsimpulspegel: 5 V, 12 V oder 24 V, direkt ohne Vorwiderstand möglich. Die Eingangssignalfrequenz muss mindestens 0,5 Sekunden lang erhalten bleiben. - Frequenzumwandlung: 0 Hz bis 10 kHz auf 0-10 V Ausgangsspannung. - Geeignet zum Umschalten zwischen SPS und Frequenzumrichter. - Einfache Verdrahtung und komfortable Bedienung. - Signaleingänge mit Optokoppler-Isolation für hervorragende Störfestigkeit. **Technische Daten:** - Ausgangsstrom: 5 mA - Ausgangsspannung: 0-10 V - Eingangsimpulspegel: 5 V, 12 V, 24 V - Eingangsfrequenz: 0 bis 10 kHz - Abmessungen: ca. 4,5 x 4,5 cm (1,77 x 1,77 Zoll) - Gewicht: 18 g - Lieferumfang: 1 Stück **Bedienungsanleitung:** - Die Mehrgang-Potentiometerplatine ermöglicht die Kalibrierung der Frequenz-Spannungs-Zuordnung. - Eingangsspannung: 12-30 V DC (empfohlen: 15-24 V). - Bei einem Impulspegel von 12 V sollte die Versorgungsspannung nicht 12 V betragen. Es wird empfohlen, mehr als 15 V zu verwenden. Bei einem Pegel von 24 V kann die Versorgungsspannung 24 V betragen. - Die Signaleingänge sind optoentkoppelt, um Störungen zu vermeiden. - Kompatibel mit NPN-SPS. Erdung erforderlich. - Bei Verwendung mit einem Encoder muss sich dieser mindestens 0,5 Sekunden lang mit konstanter Drehzahl drehen. - Modul-Ansprechzeit: ca. 0,3 bis 0,5 Sekunden. - Wenn das Eingangssignal von einem Turbinen-Durchflussmesser stammt, können ein 817-Optokoppler und ein Widerstand zur Signalanpassung erforderlich sein. **Frequenz-/Spannungs-Beziehung:** Bei der mittleren Potentiometereinstellung ergibt sich folgende Entsprechung (1 % Genauigkeit): - 100 Hz = 0,1 V - 500 Hz = 0,5 V V - 1 kHz = 1 V - 2 kHz = 2 V - 3 kHz = 3 V - 4 kHz = 4 V - 5 kHz = 5 V - 6 kHz = 6 V - 7 kHz = 7 V - 8 kHz = 8 V - 9 kHz = 9 V - 10 kHz = 10 V 0,1 V entsprechen jeweils 100 Hz. Bei Bedarf können Sie die Genauigkeit mit dem Potentiometer auf der Platine anpassen. **Lieferumfang:** - 1 x Frequenz-/Spannungswandler Dieses Produkt enthält alle notwendigen Komponenten für eine schnelle und zuverlässige Installation. Ideal für Ihre Projekte im Bereich der industriellen Automatisierung und Motorsteuerung.
