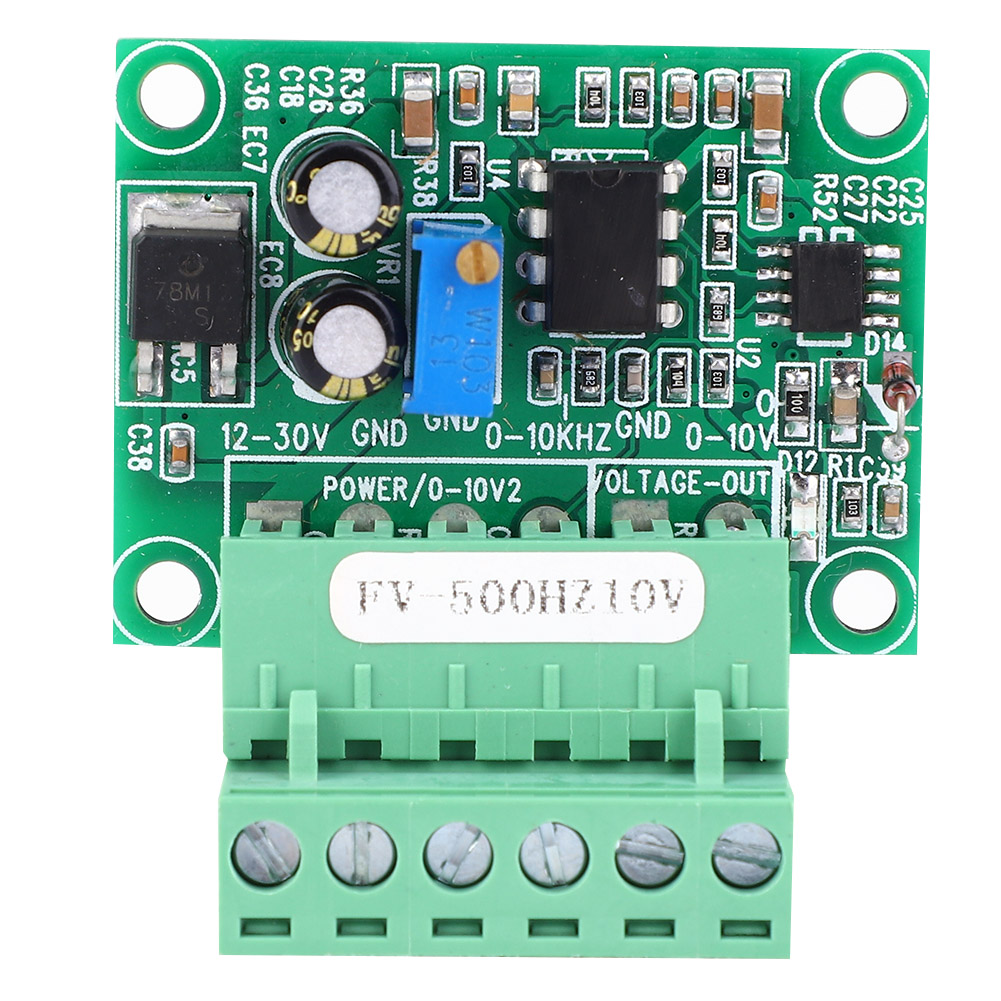

Frequenz-spannungs-umwandlungsmodul Fv-500hz 10v (0-10v Digital-analog-wechselrichtermodul)

Willkommen in unserem Shop! Dieses Modul wandelt ein digitales Signal von 0-500 Hz in ein analoges Signal von 0-10 V um. Es eignet sich ideal zur Anbindung einer speicherprogrammierbaren Steuerung (SPS) an einen Frequenzumrichter (FU) oder zur adaptiven Steuerung zwischen einer Bewegungssteuerungsplatine und einem FU. Hauptmerkmale: - Präzise Wandlung: 50 Hz → 1 V, 250 Hz → 5 V, 500 Hz → 10 V mit exzellenter Linearität. - Impulspegeleingang: 5 V, 12 V oder 24 V können ohne externen Widerstand direkt angeschlossen werden, die Eingangssignalfrequenz muss jedoch länger als 0,5 Sekunden aufrechterhalten werden. - Hochwertige Komponenten: Alle Teile sind auf Langlebigkeit und Zuverlässigkeit ausgelegt und gewährleisten so einen stabilen und überragenden Betrieb. Anwendung. - Die Membranisolierung am Signaleingang sorgt für hervorragende Störfestigkeit. Spezifikationen: - Typ: Frequenz-Spannungs-Wandlermodul - Größe: 4,5 x 4,7 x 1,7 cm (1,77 x 1,85 x 0,67 Zoll) - Versorgungsspannung: 12–30 V DC (empfohlen: 15–24 V DC). Für einen 12-V-Eingang benötigen Sie ein Netzteil mit mindestens 15 V DC; für einen 24-V-Eingang ist ein 24-V-DC-Netzteil erforderlich. Lieferumfang: - 1 x Konvertermodul Wichtige Hinweise: 1. Das Mehrgangpotentiometer auf der Platine ermöglicht die Kalibrierung der Frequenz-Spannungs-Zuordnung. Es ist werkseitig für Standardanpassung voreingestellt; es wird generell empfohlen, es nicht zu ändern. 2. Bei Verwendung einer SPS muss diese vom Typ NPN sein und geerdet werden. 3. Für die Verwendung mit einem Encoder muss dieser sich länger als 0,5 Sekunden mit konstanter Geschwindigkeit drehen. 4. Die Ansprechzeit des Moduls beträgt ca. 0,3 bis 0,5 Sekunden. 5. Stammt das Eingangssignal von einem Turbinen-Durchflussmesser, müssen eine 817-Membran und ein Widerstand hinzugefügt werden, um den korrekten Betrieb zu gewährleisten. 6. Bei Abweichungen in der Anpassung kann das blaue Potentiometer auf der Platine justiert werden. Dies wird jedoch aufgrund der Werkseinstellung nicht empfohlen. Dieses Modul ist sofort einsatzbereit und bietet eine zuverlässige Lösung für Ihre Signalumwandlungsanforderungen.
