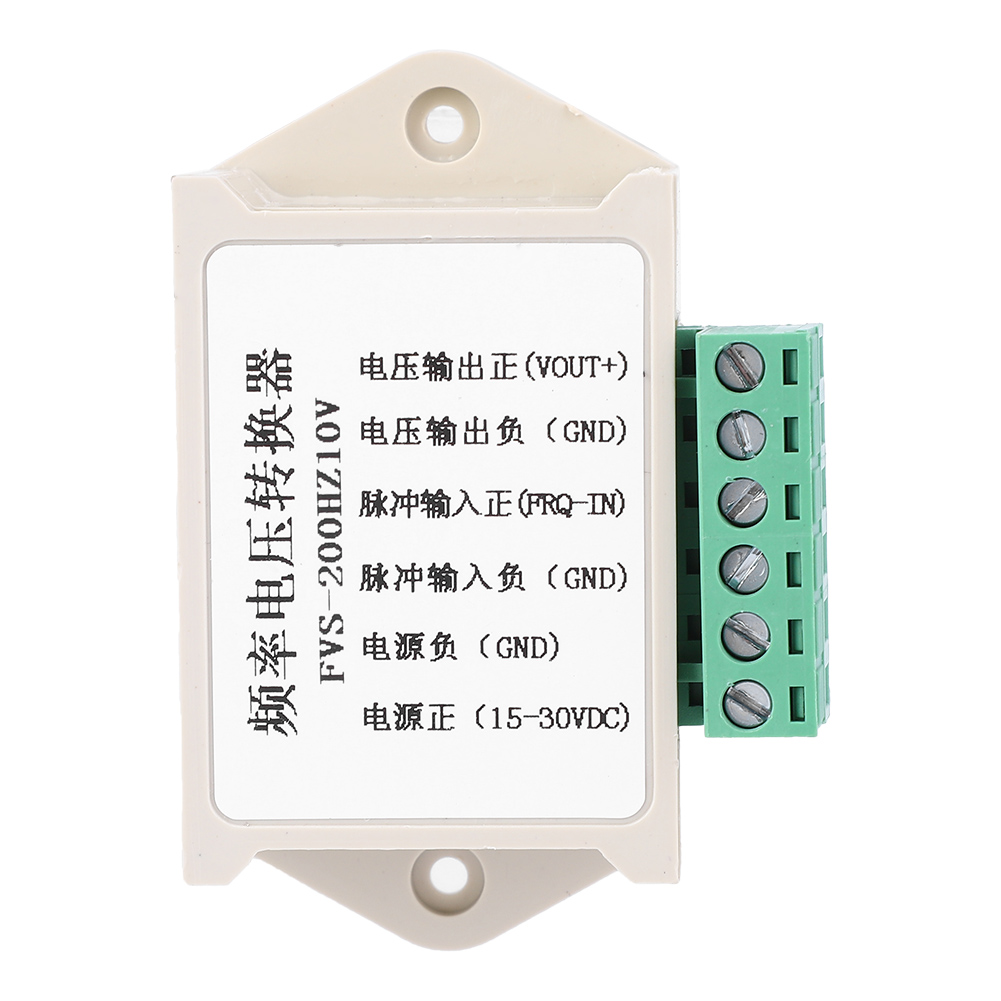

Frequenz-spannungs-wandler 0-200hz Zu Analogsignal 5ma Modul (fvs-200hz10v)

Willkommen in unserem Shop! Entdecken Sie unser Frequenz-Spannungs-Wandlermodul – ein unverzichtbares Werkzeug für Ihre Anwendungen in der industriellen Automatisierung. Dieses Modul wandelt präzise ein Frequenzimpulssignal (0–200 Hz) in ein analoges Standardspannungssignal von 0–10 V oder 0–5 V (modellabhängig) um. Es eignet sich ideal für die Anbindung einer speicherprogrammierbaren Steuerung (SPS) an einen Frequenzumrichter (FU) oder einer Bewegungssteuerung an einen FU und gewährleistet so optimale Kompatibilität in verschiedenen Steuerungsszenarien. Es verarbeitet Eingangssignale mit unterschiedlichen Logikpegeln (5 V, 12 V, 24 V) direkt und benötigt keinen Vorwiderstand. Für einen optimalen Betrieb muss das Eingangsfrequenzsignal mindestens 0,5 Sekunden lang stabil sein. Der Ausgangsstrom beträgt 5 mA. Um höchste Genauigkeit und Zuverlässigkeit zu gewährleisten, verfügt das Modul über ein Mehrgangpotentiometer zur Feinkalibrierung der Frequenz-Spannungs-Kennlinie sowie über eine optische Isolation für hervorragende Störfestigkeit. Die benötigte Versorgungsspannung beträgt 12 bis 30 V DC (15–24 V DC empfohlen). Bitte beachten Sie: Für einen 12-V-Ausgang muss die Versorgungsspannung mindestens 15 V DC betragen. Für einen 24-V-Ausgang ist ein 24-V-DC-Netzteil erforderlich. **Detaillierte Spezifikationen:** * **Artikeltyp:** Frequenz-/Spannungswandlermodul * **Verfügbare Modelle:** FVS-200Hz5V (0–5 V Ausgang) oder FVS-200Hz10V (0–10 V Ausgang) * **Abmessungen:** 7,3 cm (L) x 5 cm (B) x 2,8 cm (H) **Frequenz-/Spannungs-Zuordnung (Beispiele):** * **Für das Modell FVS-200Hz5V:** 20 Hz → 0,5 V | 100 Hz → 2,5 V | 200 Hz → 5 V * **Für das Modell FVS-200Hz10V:** 20 Hz → 1 V | 100 Hz → 5 V | 200 Hz → 10 V **Lieferumfang:** Sie erhalten 1 Konvertermodul. **Wichtige Hinweise zur Verwendung:** * Zur Verwendung mit einer SPS, unterstützt den NPN-Typ. Eine Erdung (Erdungsdraht) ist zwingend erforderlich. * Bei Verwendung mit einem Encoder muss dieser sich länger als 0,5 Sekunden mit konstanter Geschwindigkeit drehen. * Die Ansprechzeit des Moduls beträgt ca. 0,3 bis 0,5 Sekunden. * Für bestimmte Eingangssignale (z. B. Turbinen-Durchflussmesser) kann ein Adapter (817 Diode und Widerstand) zur korrekten Anpassung erforderlich sein. * Ein blaues Potentiometer auf der Platine ermöglicht die Kalibrierung bei geringfügigen Abweichungen. Das Modul ist vor dem Versand vorkalibriert; eine manuelle Justierung ist in der Regel nicht notwendig.
