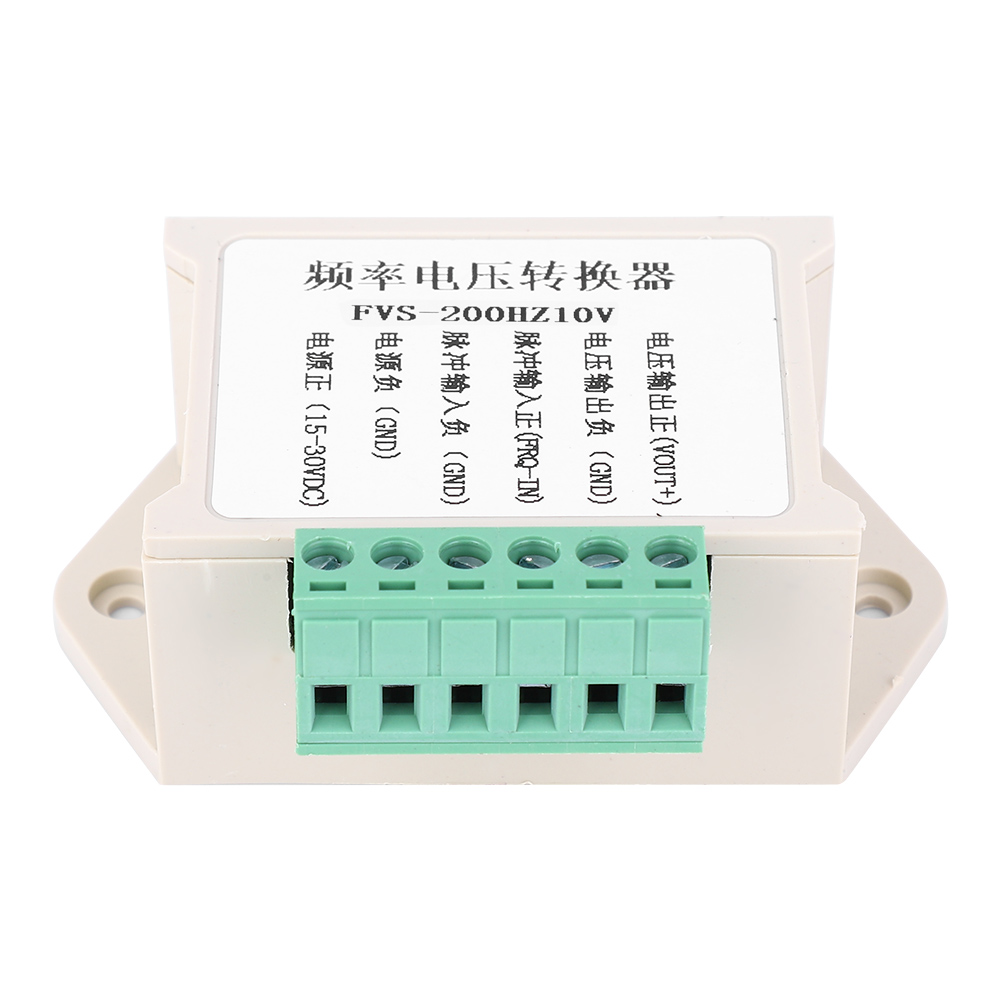

Frequenz-spannungs-wandler 0200hz Auf Analoge Spannung 5ma Modul Fvs-200hz10v

Willkommen in unserem Shop! Frequenz-Spannungs-Wandler, Modell FVS-200Hz, erhältlich in zwei Ausgangsversionen: 0–5 V oder 0–10 V (an der Kasse auswählbar). Dieses Modul wandelt ein 0–200-Hz-Impulssignal in ein proportionales analoges Spannungssignal um und eignet sich ideal für Schnittstellenanwendungen zwischen speicherprogrammierbaren Steuerungen (SPS), Bewegungssteuerungen und Frequenzumrichtern. **Hauptmerkmale:** - Präzise Wandlung von 0–200 Hz auf 0–10 V oder 0–5 V, je nach gewähltem Modell. - Impulseingang kompatibel mit 5-V-, 12-V- und 24-V-Pegeln, kein Vorwiderstand erforderlich. Die Eingangssignalfrequenz muss für eine stabile Messung länger als 0,5 Sekunden aufrechterhalten werden. - 5 mA Stromausgang, geeignet für die meisten Steuerschnittstellen. - Integriertes Mehrgangpotentiometer zur Kalibrierung der Frequenz-Spannungs-Kennlinie, nach Bedarf einstellbar. - Integrierte optische Isolation für hervorragende Immunität gegen elektromagnetische Störungen. - Stromversorgung: Eingangsspannung 12–30 V DC, empfohlen 15–24 V DC. Bei 12 V Eingangsspannung ist ein Netzteil mit mindestens 15 V erforderlich (sofern keine kundenspezifische 12-V-Version bestellt wurde). Für den 24-V-Betrieb ist ein 24-V-Netzteil erforderlich. **Technische Daten:** - Größe: 7,3 x 5 x 2,8 cm (2,87 x 1,97 x 1,1 Zoll) - Umrechnungstabelle (modellabhängig): - 20 Hz → 0,5 V (5-V-Version) / 1 V (10-V-Version) - 100 Hz → 2,5 V (5-V-Version) / 5 V (10-V-Version) - 200 Hz → 5 V (5-V-Version) / 10 V (10-V-Version) **Lieferumfang:** - 1 Frequenz-Spannungs-Wandlermodul **Wichtige Hinweise:** - Kompatibel mit NPN-SPS (erfordert Erdung). - Bei Verwendung eines Encoders sicherstellen, dass dieser länger als 0,5 Sekunden mit konstanter Drehzahl läuft. - Ansprechzeit des Moduls: ca. 0,3 bis 0,5 Sekunden. - Für Turbinen-Durchflussmessersignale können ein Optokoppler (Typ 817) und ein Widerstand für den ordnungsgemäßen Betrieb erforderlich sein. - Das blaue Potentiometer auf der Platine dient zur Korrektur von Fehlanpassungen. Es ist werkseitig voreingestellt; eine Justierung wird nur bei Bedarf empfohlen.
