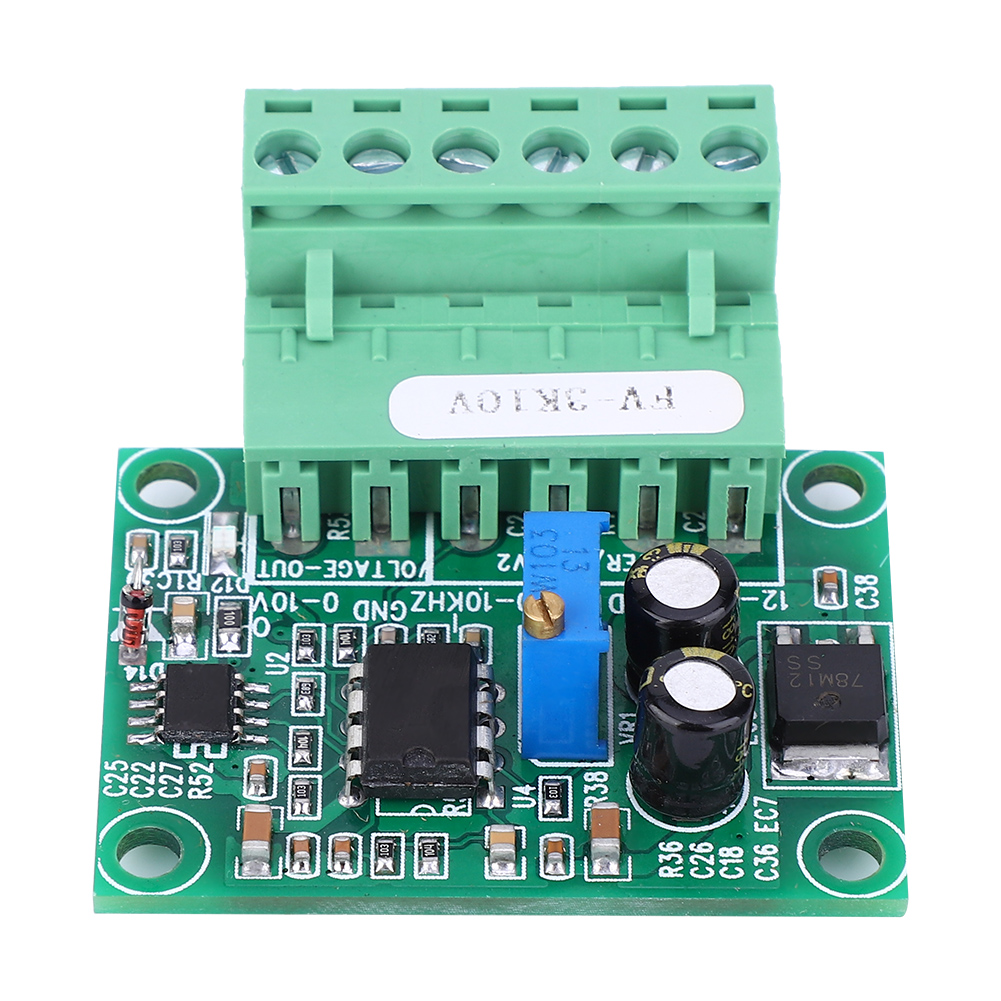

Frequenz-spannungs-wandler Fv-3khz10v Modul 0-3khz Auf 0-10v Analog-digital-signal

Willkommen in unserem Shop! Dieses Modul wandelt ein Impulssignal mit einer Frequenz von 0 bis 3 kHz in eine analoge Spannung von 0 bis 10 V um. Es eignet sich ideal für Schnittstellen zwischen speicherprogrammierbaren Steuerungen (SPS) und Frequenzumrichtern (FU) oder zur Anpassung von Bewegungssteuerungsplatinen an FU. Die Eingangsimpulspegel von 5 V, 12 V und 24 V können ohne Vorwiderstand direkt angeschlossen werden. Die Eingangssignalfrequenz muss jedoch länger als 0,5 Sekunden aufrechterhalten werden, und der Ausgangsstrom beträgt 5 mA. Das Mehrgangpotentiometer auf der Platine ermöglicht die Kalibrierung des Frequenz-Spannungs-Verhältnisses. Die optische Isolation gewährleistet eine hervorragende Immunität gegen Eingangssignalstörungen. Spezifikationen: - Produkttyp: Frequenz-Spannungs-Wandlermodul - Abmessungen: 4,5 x 4,7 x 1,7 cm (1,77 x 1,85 x 0,67 Zoll) - Frequenzgang und Linearität: 300 Hz bei 1 V, 1,5 kHz bei 5 V, 3 kHz bei 10 V Lieferumfang: - 1 Wandlermodul Wichtige Hinweise: - Zur Verwendung mit SPSen, unterstützt NPN-Transistoren. Erdung erforderlich. - Bei Verwendung eines Encoders muss dessen Drehzahl für mehr als 0,5 Sekunden konstant gehalten werden. - Die Ansprechzeit des Moduls beträgt ca. 0,3 bis 0,5 Sekunden. - Für Eingangssignale wie Turbinen-Durchflussmesser sind ein zusätzlicher 817-Fototransistor und ein Widerstand für die korrekte Anpassung erforderlich. - Bei einer Fehlanpassung kalibrieren Sie das blaue Potentiometer auf der Platine. Das F/V-Potentiometer ist bei Auslieferung voreingestellt; eine Änderung wird generell nicht empfohlen. - Die Eingangsspannung beträgt 12 bis 30 V DC; 15 bis 24 V DC werden empfohlen. Für einen 12-V-Pegel muss die Versorgungsspannung mindestens 15 V DC betragen (oder auf 12 V DC anpassbar sein). Verwenden Sie für einen 24-V-Pegel ein 24-V-DC-Netzteil.
