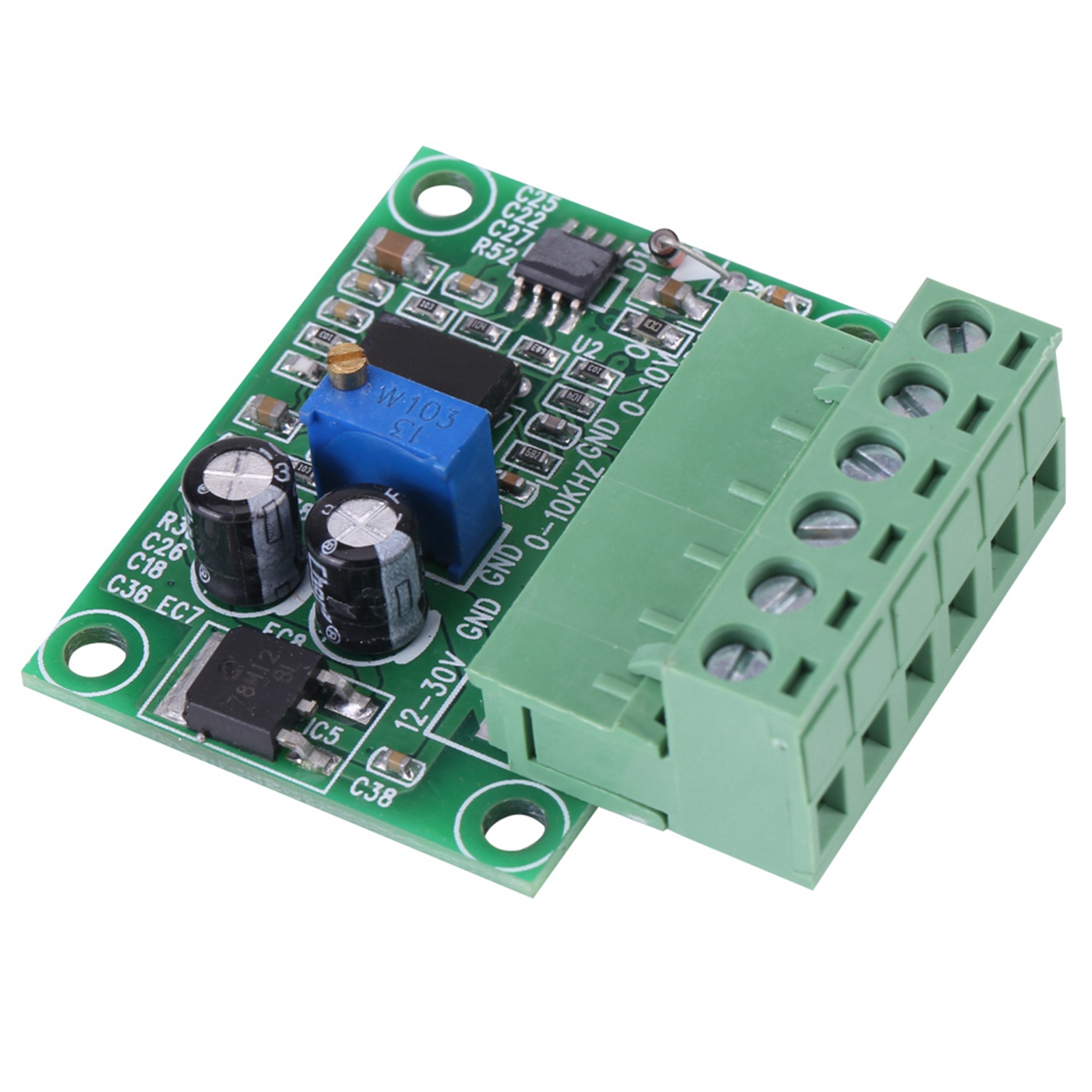

Frequenz-spannungs-wandlermodul (0–10 Khz Auf 0–10 V, F/v)

1. Der Eingangsimpulspegel beträgt 5 V, 12 V oder 24 V und kann ohne Vorwiderstand direkt angeschlossen werden. Die Eingangssignalfrequenz muss mindestens 0,5 Sekunden betragen. 2. Die Frequenz des Impulssignals (0 Hz bis 10 kHz) wird in ein analoges Spannungssignal von 0–10 V umgewandelt. 3. Geeignet zum Schalten von SPS und Frequenzumrichter. 4. Dieses Modul ist einfach zu verdrahten und benutzerfreundlich. 5. Die Signaleingänge sind optisch gekoppelt und isoliert, wodurch die Störfestigkeit gewährleistet wird. Beschreibung: Die Frequenz des Impulssignals (0 Hz bis 10 kHz) wird in ein analoges Spannungssignal von 0–10 V umgewandelt. Es kann zum Schalten zwischen SPS und Frequenzumrichter oder zum Anpassen von Schnittstellen, z. B. zwischen Bewegungssteuerungskarte und Wechselrichtersteuerung, verwendet werden. Eigenschaften: Der Eingangsimpulspegel beträgt 5 V, 12 V oder 24 V und kann ohne Vorwiderstand direkt angeschlossen werden. Die Eingangssignalfrequenz muss mindestens 0,5 Sekunden betragen. Das Pulssignal mit einer Frequenz von 0 Hz bis 10 kHz wird in ein analoges Spannungssignal von 0–10 V umgewandelt. Es eignet sich zum Schalten von SPS und Frequenzumrichtern. Das Modul ist einfach zu verdrahten und benutzerfreundlich. Die Signaleingänge sind optisch isoliert und gewährleisten so Störfestigkeit. Spezifikationen: Ausgangsstrom: 5 mA, Spannung: 0–10 V, Eingangspulspegel: 5 V, 12 V, 24 V, Frequenz: 0–10 kHz, Größe: ca. 4,5 x 4,5 cm, Gewicht: 18 g, Menge: 1 Stück. Anwendung: Die Mehrkreis-Potentiometerplatine dient zur Kalibrierung der Frequenz-Spannungs-Korrespondenz. Der Eingangsspannungsbereich beträgt 12–30 V DC (15–24 V empfohlen). Bei einer Netzspannung von 12 V darf die Versorgungsspannung nicht 12 V betragen, sondern sollte über 15 V liegen. Bei einer Netzspannung von 24 V beträgt die Versorgungsspannung ebenfalls 24 V. Die Signaleingänge sind optisch gekoppelt und entkoppelt, um Störfestigkeit zu gewährleisten. Die Verwendung erfolgt mit SPS-gesteuerten NPN-Transistoren. Ein Erdungsanschluss ist erforderlich. Bei Verwendung eines Encoders muss dieser mindestens 0,5 Sekunden lang mit konstanter Drehzahl laufen. Das Frequenz-/Spannungswandlermodul hat eine Ansprechzeit von ca. 0,3–0,5 Sekunden. Bei Eingangssignalen für Turbinendurchfluss usw. werden aufgrund der Signalanpassung üblicherweise ein 817-Optokoppler und ein Widerstand benötigt, um den Durchflussmesser anzupassen. Die Beziehung zwischen Frequenz und Spannung (F/V) und dem Widerstand ergibt sich wie folgt: 100 Hz = 0,1 V, Genauigkeit 1 %. Bei Anwendungen, die keine hohe Genauigkeit erfordern, werden maximal zwei Nachkommastellen erreicht. 0,1 V = 100 Hz, 500 Hz = 0,5 V, 1 kHz = 1 V, 2 kHz = 2 V, 3 kHz = 3 V, 4 kHz = 4 V, 5 kHz = 5 V, 6 kHz = 6 V, 7 kHz = 7 V, 8 kHz = 8 V, 9 kHz = 9 V, 10 kHz = 10 V. Jede Frequenzänderung von 100 Hz entspricht einer Gleichspannung von 0,1 V. Falls die Zuordnung zulässig ist, kann die Spannung mithilfe des Potentiometers auf der Platine korrigiert werden. Lieferumfang: 1 x Frequenz-Spannungs-Wandler
