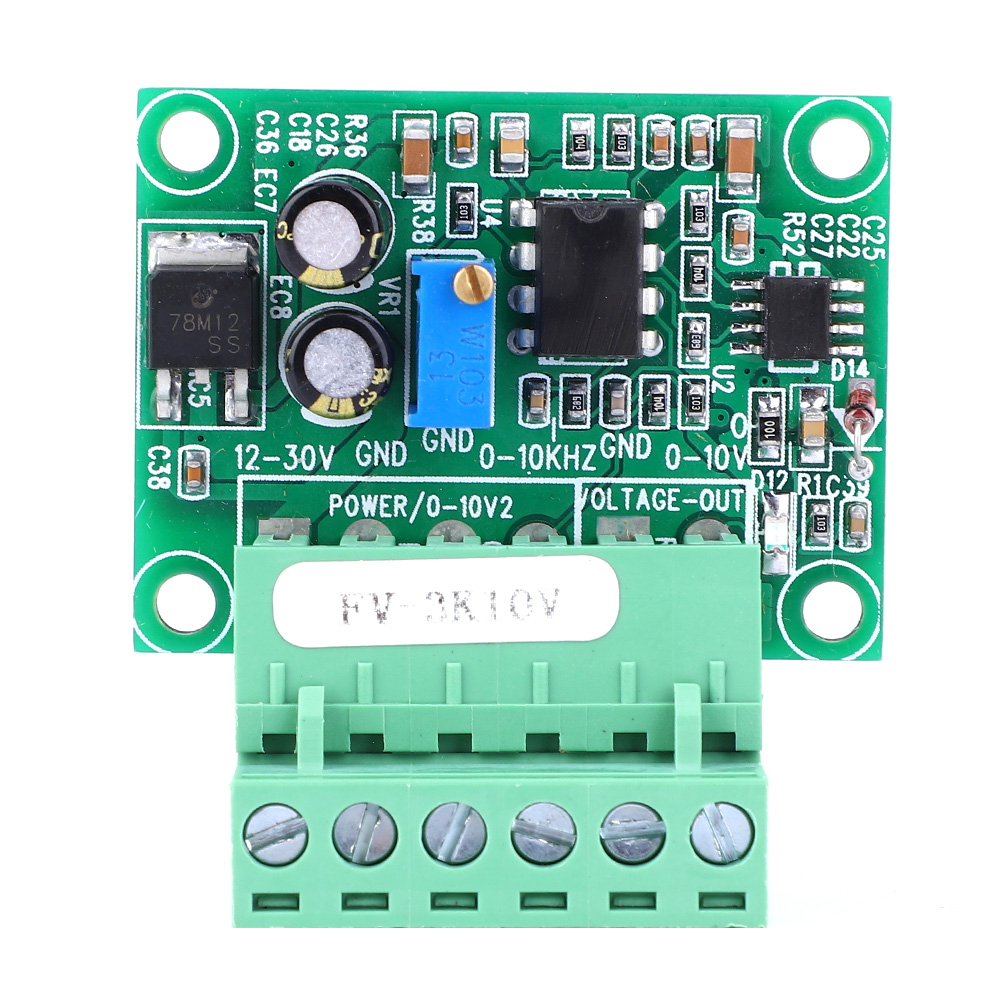

Frequenz-spannungs-wandlermodul 0-3 Khz Auf 0-10 V, Hochpräziser Digital-analog-signalwandler.

Willkommen in unserem Shop! Dieses Frequenz-Spannungs-Wandlermodul wandelt ein 0-3 kHz-Impulssignal in ein 0-10 V analoges Spannungssignal um. Es eignet sich ideal für die Schnittstellenkonvertierung zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zur Anpassung der Schnittstelle zwischen einer Bewegungssteuerungsplatine und einem FU. Es akzeptiert direkt Eingangsimpulspegel von 5 V, 12 V oder 24 V ohne Vorwiderstand. Für eine stabile Wandlung muss das Eingangssignal seine Frequenz mindestens 0,5 Sekunden lang beibehalten. Der Ausgangsstrom beträgt 5 mA. Ein integrierter optischer Isolator gewährleistet eine hervorragende Immunität gegen Störungen am Signaleingang. Die Umwandlungsbeziehung ist linear: 300 Hz entsprechen 1 V, 1,5 kHz entsprechen 5 V und 3 kHz entsprechen 10 V. Ein Mehrspulenpotentiometer auf der Platine ermöglicht die präzise Kalibrierung der Frequenz-Spannungs-Kennlinie. **Technische Daten:** * **Produkttyp:** Frequenz-/Spannungswandlermodul * **Abmessungen:** 4,5 x 4,7 x 1,7 cm * **Versorgungsspannung:** 12–30 V DC (Empfohlene Spannung: 15–24 V DC) * **Ansprechzeit:** Ca. 0,3 bis 0,5 Sekunden **Lieferumfang:** 1 x Wandlermodul **Wichtige Hinweise:** * Kompatibel mit NPN-SPSen. Eine Erdung (Erdungsdraht) ist erforderlich. * Bei Verwendung mit einem Encoder muss dieser länger als 0,5 Sekunden mit konstanter Drehzahl betrieben werden. * Für das Eingangssignal eines Turbinen-Durchflussmessers kann ein Adapter (817 Diode und Widerstand) für den ordnungsgemäßen Betrieb erforderlich sein. * Eine Feinjustierung ist über das blaue Potentiometer auf der Platine möglich. Das Modul ist jedoch vor dem Versand vorkalibriert. * Hinweise zur Stromversorgung: Für einen Eingangspegel von 12 V ist eine Stromversorgung mit mindestens 15 V DC erforderlich. Für einen Pegel von 24 V ist eine 24-V-DC-Stromversorgung erforderlich.
