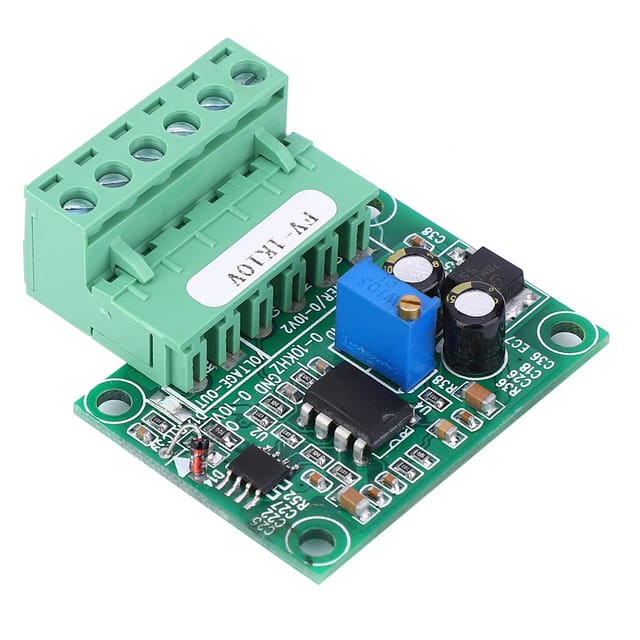

Frequenz-spannungs-wandlermodul Fv-1khz10v (0-10v Digital-analog-wechselrichtermodul)

Willkommen in unserem Shop! Entdecken Sie unser Frequenz-Spannungs-Wandlermodul, das ein 0-1 kHz-Impulssignal in ein 0-10 V analoges Spannungssignal umwandelt. Dieses Modul eignet sich ideal für die Schnittstellenkonvertierung zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder für die Ansteuerung zwischen einer Bewegungssteuerungsplatine und einem FU. Es verarbeitet direkt 5 V, 12 V oder 24 V Eingangsimpulse ohne zusätzliche Widerstände, sofern die Eingangssignalfrequenz länger als 0,5 Sekunden anhält. Alle Komponenten des Wandlermoduls wurden sorgfältig ausgewählt, um hohe Langlebigkeit und Qualität zu gewährleisten. Das Modul ist stabil und bietet im Betrieb eine hervorragende Leistung. Spezifikationen: Artikeltyp: Frequenz-Spannungs-Wandlermodul Größe: 4,5 x 4,7 x 1,7 cm (1,77 x 1,85 x 0,67 Zoll) Linearitätsverhältnis: 100 Hz entsprechen 1 V 0,5 kHz entsprechen 5 V 1 kHz entspricht 10 V Lieferumfang: 1 x Wandlermodul Hinweise: 1. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung des Frequenz-Spannungs-Verhältnisses. 2. Der Eingangsspannungsbereich beträgt 12 bis 30 V DC. Eine Versorgungsspannung von 15 bis 24 V DC wird empfohlen. Bei Verwendung einer 12-V-Spannung darf die Stromversorgung nicht 12 V DC betragen. Es ist eine Versorgung von mindestens 15 V DC erforderlich. Falls Sie dennoch eine 12-V-Stromversorgung verwenden müssen, können Sie einen 12-V-DC-Spannungswandler bestellen. Bei einer 24-V-Spannung muss die Stromversorgung 24 V DC betragen. 3. Der Signaleingang ist durch eine Membran isoliert, um eine gute Störfestigkeit zu gewährleisten. 4. Falls Sie eine SPS verwenden müssen, unterstützen Sie den NPN-Typ. Ein Erdungsdraht ist unerlässlich. 5. Bei Verwendung eines Encoders muss dieser sich mindestens 0,5 Sekunden lang mit konstanter Drehzahl drehen. 6. Die Ansprechzeit des Frequenz-Spannungs-Wandlers beträgt ca. 0,3 bis 0,5 Sekunden. 7. Stammt das Eingangssignal von einem Turbinen-Durchflussmesser o. Ä., müssen aufgrund der Signalanpassung eine 817-Membran und ein Widerstand hinzugefügt werden, damit der Durchflussmesser korrekt funktioniert. 8. Treten während des Betriebs Abweichungen auf, kann das blaue Potentiometer auf der Platine zur Kalibrierung justiert werden. Das F/V-Potentiometer ist bei Auslieferung auf einen bestimmten Wert eingestellt. Eine manuelle Justierung wird generell nicht empfohlen.
