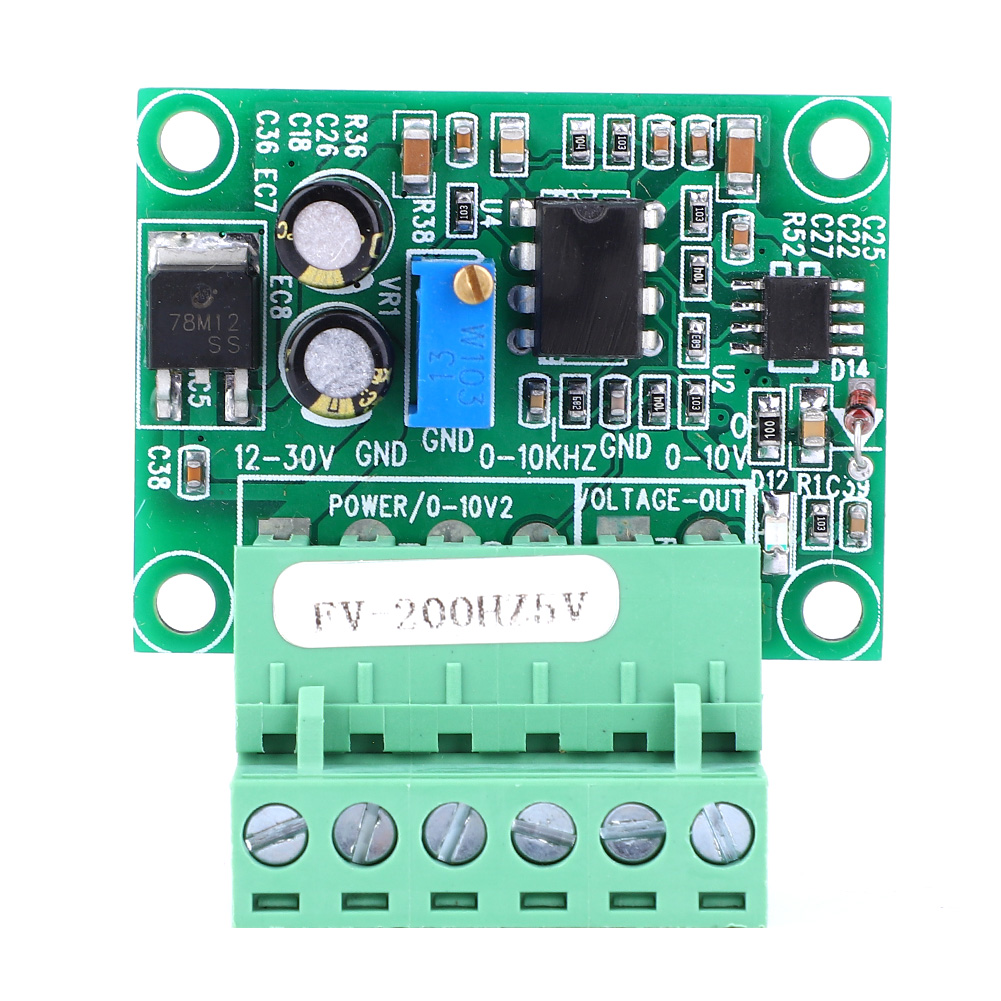

Frequenz-spannungs-wandlermodul Fv-200hz 5v (digital-analog-wechselrichtermodul 0-5v)

Willkommen in unserem Shop! Dieses Frequenz-Spannungs-Wandlermodul wandelt ein Impulssignal mit einer Frequenz von 0 bis 200 Hz in eine analoge Spannung von 0 bis 5 V um. Es eignet sich ideal für Schnittstellen zwischen speicherprogrammierbaren Steuerungen (SPS) und Frequenzumrichtern (FU) oder zwischen Bewegungssteuerungsplatinen und Wandlern. Hauptmerkmale: - Frequenzumwandlung: 0–200 Hz in 0–5 V Spannung - Impulseingang kompatibel mit 5 V, 12 V oder 24 V Pegeln, kein Vorwiderstand erforderlich - Die Eingangssignalfrequenz muss länger als 0,5 Sekunden aufrechterhalten werden - Ausgangsstrom: 5 mA - Ansprechzeit: ca. 0,3 bis 0,5 Sekunden Technische Daten: - Zustand: 100 % neu - Typ: Frequenz-Spannungs-Wandlermodul - Modell: FV-200Hz5V - Größe: ca. 4,5 x 4,7 x 1,7 cm (1,8 x 1,9 x 0,7 Zoll) Lieferumfang: - 1 x Frequenz-Spannungs-Wandlermodul Vorsichtsmaßnahmen für die Verwendung: 1. Das Mehrgangpotentiometer auf der Platine ermöglicht die Kalibrierung des Frequenz-Spannungs-Verhältnisses. 2. Die Versorgungsspannung muss zwischen 12 und 30 V DC liegen. Ein Netzteil mit 15 bis 24 V DC wird empfohlen. Bei Verwendung eines 12-V-Signalpegels darf die Stromversorgung nicht 12 V DC betragen. Eine Stromversorgung von mindestens 15 V DC ist erforderlich. Für den Betrieb mit einem 24-V-Pegel muss die Stromversorgung 24 V DC liefern. 3. Der Signaleingang ist durch einen Optokoppler isoliert, wodurch eine gute Störfestigkeit gewährleistet wird. 4. Kompatibel mit SPSen, die NPN-Ausgänge unterstützen. Erdung ist erforderlich. 5. Bei Verwendung eines Encoders muss dieser sich länger als 0,5 Sekunden mit konstanter Geschwindigkeit drehen. 6. Ansprechzeit des Moduls: ca. 0,3 bis 0,5 Sekunden. 7. Für Signale von Turbinen-Durchflussmessern müssen ein 817-Optokoppler und ein Widerstand hinzugefügt werden, um den korrekten Betrieb sicherzustellen. 8. Bei einer Fehlanpassung kann das blaue Potentiometer auf der Platine justiert werden. Das Modul ist werkseitig kalibriert; Änderungen werden generell nicht empfohlen. Identifizierung und Verdrahtung: 1. 12–30 V: Positiver Spannungseingang 2. GND: Negativer Spannungseingang (gemeinsame Masse) 3. GND: Negativer Impulseingang (gemeinsame Masse) 4. 0–10 kHz: Positiver Impulseingang 5. GND: Negativer Impulseingang (gemeinsame Masse) 6. 0–10 V: Analoger Ausgang (0–10 V) Lineare Wandlung: - 20 Hz in 0,5 V umgewandelt - 100 Hz in 2,5 V umgewandelt - 200 Hz in 5 V umgewandelt
