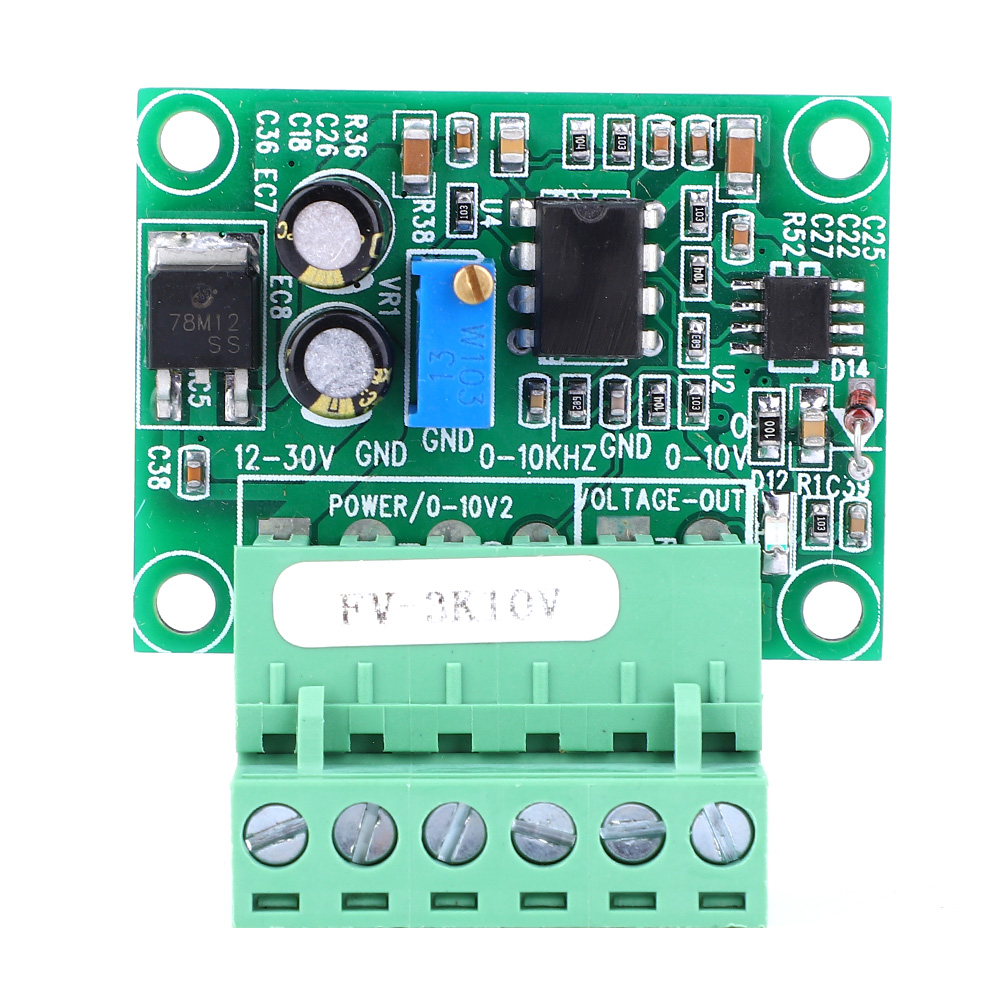

Frequenz-spannungs-wandlermodul Fv-3khz10v (0-10v Digital-analog-wechselrichtermodul)

Willkommen in unserem Shop! Dieses Modul wandelt ein Impulssignal mit einer Frequenz von 0 bis 3 kHz in eine analoge Spannung von 0 bis 10 V um. Es eignet sich ideal für die Anbindung einer speicherprogrammierbaren Steuerung (SPS) an einen Frequenzumrichter (FU) oder für die adaptive Steuerung zwischen einer Bewegungssteuerung und einem FU. Eingangsimpulse von 5 V, 12 V und 24 V können ohne Vorwiderstand direkt angeschlossen werden. Die Eingangsfrequenz muss jedoch bei einem Ausgangsstrom von 5 mA länger als 0,5 Sekunden aufrechterhalten werden. Das integrierte Mehrgangpotentiometer ermöglicht die Kalibrierung der Frequenz-Spannungs-Kennlinie. Ein Optokoppler sorgt für eine hervorragende Immunität gegen Störungen im Eingangssignal. Spezifikationen: - Typ: Frequenz-Spannungs-Wandlermodul - Abmessungen: 4,5 x 4,7 x 1,7 cm (1,77 x 1,85 x 0,67 Zoll) Kennlinie und Linearität: - 300 Hz → 1 V - 1,5 kHz → 5 V - 3 kHz → 10 V Lieferumfang: - 1 Wandlermodul Wichtige Hinweise: - Für die Verwendung mit einer SPS ist eine NPN-Buchse erforderlich. Erdung ist zwingend notwendig. - Bei Verwendung eines Encoders muss dieser über einen Zeitraum von mehr als 0,5 Sekunden mit konstanter Drehzahl laufen. Sekunden. - Die Reaktionszeit des Moduls beträgt ca. 0,3 bis 0,5 Sekunden. - Für ein Signal von einem Turbinen-Durchflussmesser müssen aufgrund der Signalanpassung ein 817-Optokoppler und ein Widerstand für den korrekten Betrieb hinzugefügt werden. - Bei einer Fehlanpassung können Sie das blaue Potentiometer auf der Platine zur Kalibrierung einstellen. Das F/V-Potentiometer ist bei Auslieferung auf eine bestimmte Einstellung voreingestellt; eine Änderung wird generell nicht empfohlen. - Der Versorgungsspannungsbereich liegt zwischen 12 und 30 V DC, empfohlen werden 15 bis 24 V DC. Bei einem 12-V-Signalpegel darf die Versorgungsspannung nicht 12 V DC betragen; verwenden Sie mindestens 15 V DC. Falls eine 12-V-Versorgung erforderlich ist, kann ein kundenspezifischer Konverter bereitgestellt werden. Bei einem 24-V-Pegel muss die Versorgungsspannung 24 V DC betragen.
