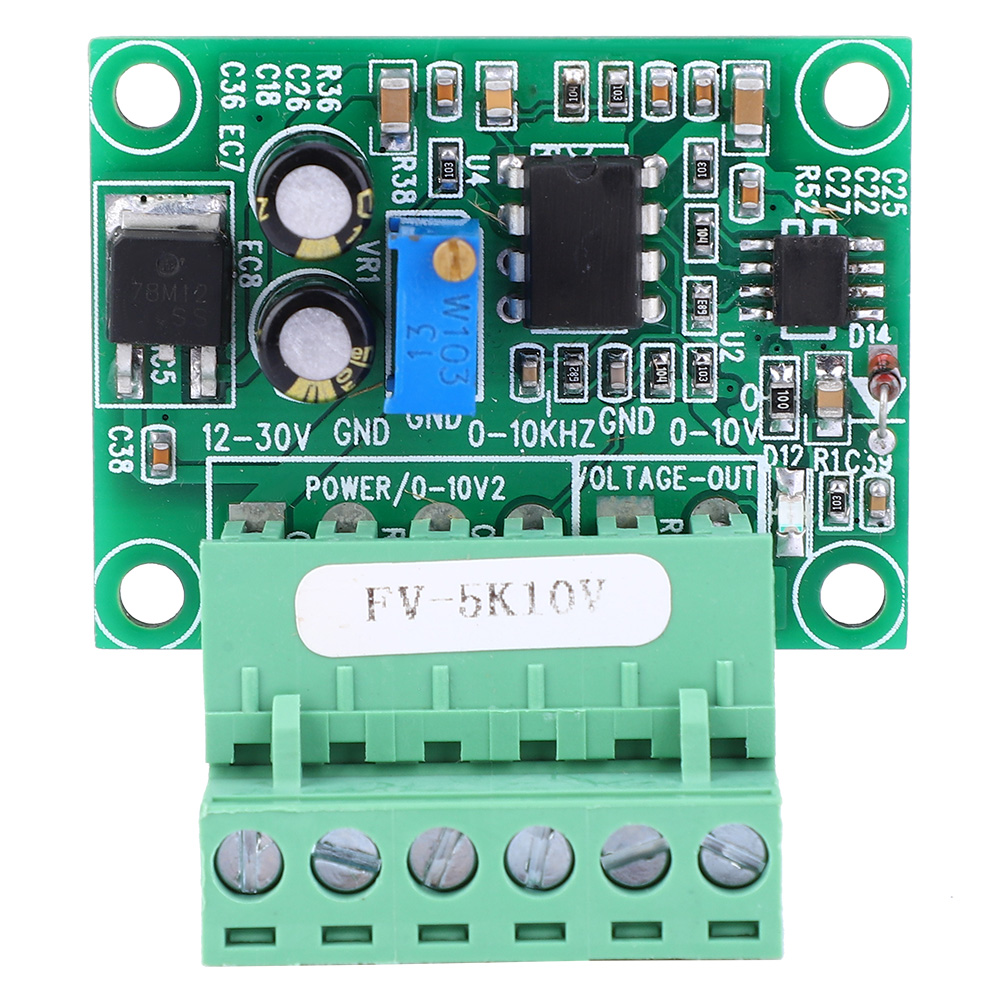

Frequenz-/spannungswandlungsmodul 0–5 Khz Auf 0–10 V, Hochpräziser Digital-analog-wandler Fv-5khz10v

Willkommen in unserem Shop! Dieses Frequenz-Spannungs-Wandlermodul wandelt ein Frequenzimpulssignal (0–5 kHz) in ein analoges Spannungssignal (0–10 V) um. Es eignet sich ideal für Automatisierungsanwendungen und ermöglicht die Schnittstellenkonvertierung zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder die Kopplungssteuerung zwischen einer Bewegungssteuerung und einem FU. Das Modul akzeptiert direkt Eingangsimpulse von 5 V, 12 V oder 24 V ohne Vorwiderstand. Für eine stabile Wandlung ist es wichtig, dass die Eingangssignalfrequenz mindestens 0,5 Sekunden lang konstant bleibt. Der Ausgangsstrom beträgt 5 mA. Für optimale Zuverlässigkeit ist der Signaleingang durch einen optischen Isolator geschützt, der eine hervorragende Störfestigkeit gewährleistet. Die Frequenz-Spannungs-Kennlinie kann präzise mit dem Mehrspulen-Potentiometer auf der Platine kalibriert werden. **Hauptmerkmale:** * Wandlung: 0–5 kHz bis 0–10 V. * Beispiele für lineare Wandlung: 500 Hz → 1 V, 2,5 kHz → 5 V, 5 kHz → 10 V. * Kompatibel mit 5 V, 12 V und 24 V Eingangsspannung (direkt, ohne Widerstand). * Optisch isolierter Eingang für starke Störunterdrückung. * Kalibrierung über Potentiometer möglich. * Ansprechzeit: ca. 0,3 bis 0,5 Sekunden. * Stromversorgung: 12–30 V DC (empfohlen: 15–24 V DC). Wichtiger Hinweis: Für eine 12-V-Spannung muss die Stromversorgung mindestens 15 V DC liefern. Für eine 24-V-Spannung verwenden Sie eine 24-V-DC-Stromversorgung. **Spezifikationen:** * Produkttyp: Frequenz-/Spannungswandlermodul * Teilenummer: FV-5KHz10V * Abmessungen: 4,5 x 4,7 x 1,7 cm **Lieferumfang:** * 1 x Frequenz-/Spannungswandlermodul FV-5KHz10V **Hinweise zur Verwendung:** * Konzipiert für die Verwendung mit SPSen, unterstützt NPN-Transistoren. Eine Erdung (Erdungskabel) ist erforderlich. * Bei Verwendung mit einem Encoder muss dieser länger als 0,5 Sekunden auf konstanter Drehzahl gehalten werden. * Für Signale, z. B. von einem Turbinen-Durchflussmesser, kann ein Adapter (817 Diode und Widerstand) für die korrekte Anpassung erforderlich sein. * Mit dem blauen Potentiometer kann die Anpassung bei Abweichungen korrigiert werden. Es ist werkseitig voreingestellt; eine manuelle Nachjustierung ist in der Regel nicht notwendig.
