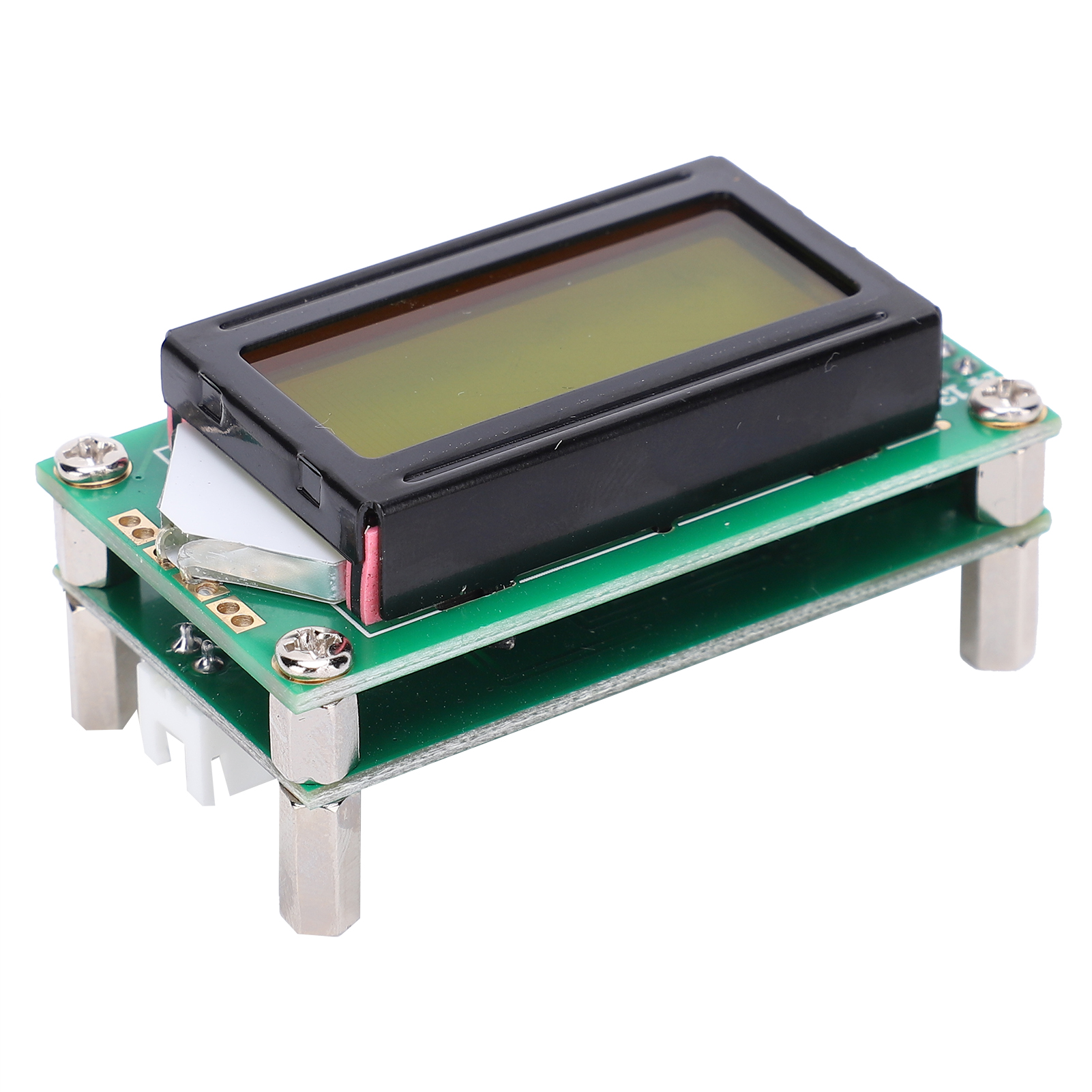

Frequenzmessmodul Mit Anzeige, Hf-signalzähler, Cymometer 1 Mhz 1,2 Ghz Plj‐0802‐e

1. Hochleistungs-Frequenzzähler mit 1,2 GHz, basierend auf dem 8-Bit-Mikrocontroller PIC16F648A von Microchip. 2. Die Zwischenfrequenz ist in Schritten von 100 Hz einstellbar, der Frequenzbereich liegt zwischen 0 und 999,9999 MHz. Der Zähler ist im Plus-/Minus-Modus betrieben. 3. Die integrierte Frequenzreferenz verwendet einen temperaturkompensierten, spannungsgesteuerten Quarzoszillator (±2,5 ppm VC-TCXO). 4. Dank des Dual-Zwischenfrequenz-Designs können Zwischenfrequenzwert und Plus-/Minus-Modus separat voreingestellt werden. 5. Das LCD-Display (LCD0802) bietet eine Anzeige von bis zu 7 Stellen. Ungültige Nullwerte werden automatisch gelöscht. 6. Verpolungsschutz ermöglicht den Betrieb mit einer stromsparenden Batterie. 7. Die Bedienung erfolgt über zwei Tasten und bietet eine benutzerfreundliche Mensch-Maschine-Schnittstelle. 8. Verschiedene Einstellungen werden automatisch im EEPROM gespeichert und nach dem Einschalten direkt wieder aufgerufen. Artikeltyp: Frequenzmessmodul. Material: Leiterplatte. Verwendung: Hauptsächlich für DIY-Transceiver zur Frequenzanzeige, kann aber auch für reguläre Frequenzmessungen verwendet werden. Gate-Zeit: 0,64 s. Messbereich: 1 MHz ~ 1,2 GHz. Messgenauigkeit: ±100 Hz. Betriebsspannung: DC 9 V ~ 12 V (mit Verpolungsschutz). Betriebsstrom: Aktiviert. Hintergrundbeleuchtung: < 55 mA. Anzeige: Anzeige der höchsten 7 Stellen. Frequenzreferenz: 13,000 MHz temperaturkompensierter spannungsgesteuerter Quarzoszillator (VC-TCXO) im 5032-Gehäuse, Frequenzstabilität ±2,5 ppm. Kanalempfindlichkeit: (HM8134-2-Daten). Testfrequenz (MHz): 5, 10, 30, 60, 100, 150, 200, 300, 450 Empfindlichkeit (mV RMS) 35 20 10 3 3 4 8 15 12 Testfrequenz (MHz) 500 550 600 700 800 900 1000 1100 1200 Empfindlichkeit (mV RMS) 14 30 65 80 80 35 175 270 310 Onboard-Schnittstelle: HF-Eingang (Messsignaleingang): XH2.54-2P quadratische Buchse ICSP-Eingang (MCU-Programmierschnittstelle): XH2.54-6P Pin Stromversorgungseingang: XH2.54-2P quadratische Buchse Anwendung: 1. Bitte überprüfen Sie vor der Verwendung die Versorgungsspannung (DC 9 V–12 V) und die Polarität. Schalten Sie die Stromversorgung erst ein, nachdem Sie sich von der korrekten Polarität überzeugt haben. Das Gerät ist narrensicher konstruiert. Bei verpolter Stromversorgung funktioniert es nicht, es entstehen jedoch keine Schäden. 2. Der Messsignaleingang wird mit der 2-poligen Vierkantbuchse an die Testleitung (drahtgebundene Methode) oder die Antenne (induktive Methode) angeschlossen. 3. Schalten Sie das Gerät ein und lassen Sie es einige Minuten aufwärmen. Warten Sie, bis sich die Frequenzreferenz stabilisiert hat, bevor Sie Messungen durchführen. Lieferumfang: 1 x Modul, 2 x Verbindungskabel
