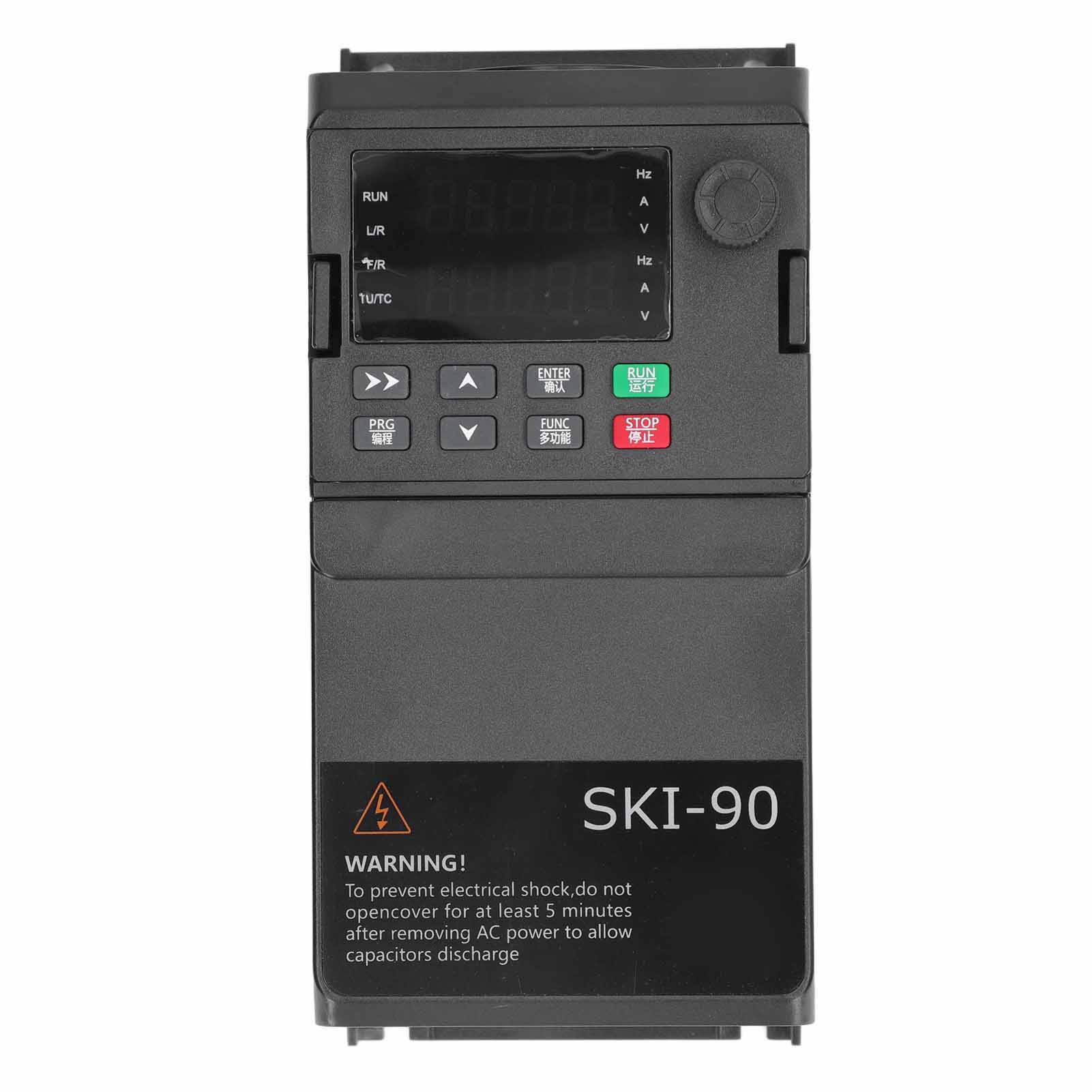

Frequenzumrichter 1,5 Kw (2 Ps) Universal-vektorwechselrichter, 1-phasig, Eingang 220 V Ac, 3-phasig, Ausgang 0–220 V

1. TECHNISCHE DATEN: Die Eingangsspannung beträgt 1PH AC 220 V, die Ausgangsspannung 3PH AC 0–220 V. Geeignet für 1,5-kW- bzw. 2-PS-Motoren zur Drehzahlregelung. 2. WÄRMEABFÜHRUNG: Der Frequenzumrichter verfügt über ein separates Luftkanalsystem zur schnellen Wärmeabfuhr, um eine Kühlung zu gewährleisten und eine Überhitzung zu verhindern. 3. ABS-GEHÄUSE: Das Gehäuse des Umrichters besteht aus hitzebeständigem, stoßfestem und flammhemmendem ABS-Kunststoff und gewährleistet so einen sicheren und zuverlässigen Betrieb. 4. HOHE LEISTUNG: Das integrierte IGBT-Modul zeichnet sich durch hohe Belastbarkeit und Stabilität aus. Es verfügt über eine zweizeilige Digitalanzeige und eine hohe Niederfrequenz-Drehmomentfestigkeit. 5. Makrofunktion: Ermöglicht die effiziente und stabile Realisierung von Makrofunktionen für die Wasserversorgung mit konstantem Druck per Knopfdruck, Graviermaschinen und Werkzeugmaschinen. Produkttyp: Frequenzumrichter. Material: Flammhemmendes ABS. Eingang: 1-phasig, AC 220 V ± 15 %, 14,0 A, 50–60 Hz. Ausgang: 3-phasig, AC 0–220 V, 7,0 A, 0–400 Hz. Leistung: 3,0 kVA. Geeignete Motoren: 1,5 kW / 2 PS. Überspannungsschutz: Erreicht oder überschreitet die Busspannung während des Betriebs den Überspannungsschutzpunkt, passt der Frequenzumrichter automatisch die Betriebsfrequenz an, um den Spannungsanstieg zu begrenzen und so eine Überspannung zu verhindern. Überstromschutz: Überwacht den Laststrom in Echtzeit und begrenzt ihn automatisch auf den eingestellten Überstromschutzpunkt, um Fehlauslösungen durch zu hohen Strom zu vermeiden. Diese Funktion eignet sich besonders für Lasten mit großer Trägheit oder starken Laständerungen. Typ Anschlussbezeichnung Anschlussname Beschreibung Netzteil 10V GND Externes +10V-Netzteil, maximaler Ausgangsstrom: 150 mA (mit Kurzschlussschutz) Wird im Allgemeinen als externes Potentiometer-Netzteil verwendet, Potentiometer-Widerstandsbereich: 1-5 kΩ 24V COM Externes +24V-Netzteil Externes +24V-Netzteil, wird im Allgemeinen als digitales Ein- und Ausgangsnetzteil verwendet Netzteil und externes Sensor-Netzteil Analoge Klemme Al1 GND Analoge Eingangsklemme 1 Eingangsbereich: DC 0–10 V, 0–20 mA, bestimmt durch Parameter P437 Eingangsimpedanz: 22 kΩ für Spannungseingang, 500 Ω für Stromeingang Al2 GND Eingangsbereich: DC 0–10 V, 0–20 mA, bestimmt durch Parameter P4–37 Eingangsimpedanz: Spannungseingangsimpedanz 22 kΩ, Stromeingangsimpedanz 500 Ω AO1 GND Analogausgang 1 Ausgangsspannungsbereich: 0–10 V Ausgangsstrombereich: 0–20 mA, 4–20 mA (P5–23 wählbar) AO2 GND Analoger Ausgang 2 Ausgangsspannungsbereich: 0 V–10 V Keine Stromausgangsfunktion J1-Jumperkappe auf der isolierten Hauptsteuerplatine an Position AO2, nicht isolierte Hauptsteuerplatine Die Steuerplatine verfügt nicht über diese Funktion Digitaler Eingang X1 COM Digitaler Eingang 1 HD1 (X5) kann zusätzlich zu den Funktionen von X1-X4 auch als Hochgeschwindigkeits-Impulseingangskanal verwendet werden. Maximale Eingangsfrequenz: 50 kHz Eingangsimpedanz: 1 kΩ Spannungsbereich bei Pegeleingang: 5 V-30 V X2 COM Digitaler Eingang 2 X3 COM Digitaler Eingang 3 X4 COM Digitaler Eingang 4 HDI COM (X5-Anschluss) Digitaler Eingang 5 Hochgeschwindigkeits-Impulseingang A+ B- RS485-Kommunikation A+ ist der positive Eingang des Differenzsignals der RS485-Kommunikation, B- ist der negative Eingang des Differenzsignals Digitalausgang Y1 COM Open-Collector-Ausgang Bei Verwendung als Open-Collector-Ausgangsanschluss (J1-Jumperkappe auf der isolierten Hauptsteuerplatine 90 an Position AO2) HDO COM Hochgeschwindigkeits-Impulsausgang Beschränkt durch die Auswahl des Ausgabemodus des Funktionscodes P5-00 HDO-Anschlusses, Ausgabe als Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz; Bei Ausgabe als offener Kollektorkreis entspricht dies Y1 K1A K1B K1C Relais 1 Anschluss Kontaktbeschreibung: A: Gemeinsamer Punkt, B: Normalerweise geschlossener Punkt, C: Normalerweise offener Punkt Kontaktansteuerleistung: AC 250 V, 3 A; DC 30 V, 1 A K2A K2B K2C Relais 2 Anschluss 1 x Frequenzumrichter 1 x Benutzerhandbuch
