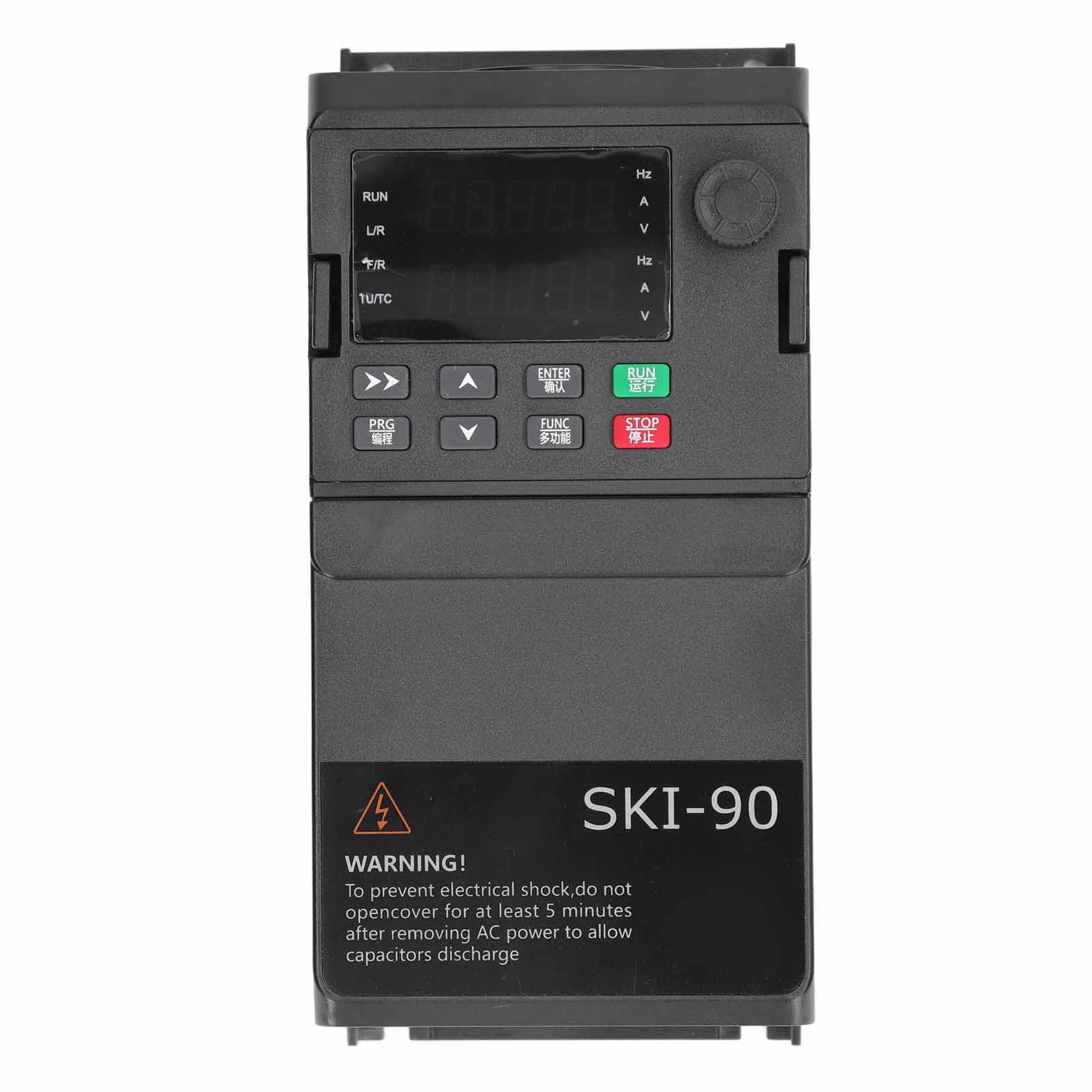

Frequenzumrichter 2,2 Kw, 1-phasig, Eingang 220 V Ac, 3-phasig, Ausgang 0–220 V Ac, Rs485-schnittstelle

1. Frequenzumrichter: Unterstützt 1-phasigen Wechselstromeingang (220 V) und 3-phasigen Wechselstromausgang (0–220 V). Der 2,2-kW-Frequenzumrichter verwendet ein IGBT-Modul für hohe Belastbarkeit und Stabilität. 2. Überspannungsschutz: Erreicht oder überschreitet die Busspannung während des Betriebs den Überspannungsschutzpunkt, passt der Frequenzumrichter automatisch die Betriebsfrequenz an, um den Spannungsanstieg zu begrenzen und so ein Auslösen des Überspannungsschutzes zu verhindern. 3. Überstromschutz: Der Frequenzumrichter überwacht den Laststrom in Echtzeit und begrenzt ihn automatisch auf den eingestellten Überstromschutzpunkt, um Fehlauslösungen durch zu hohen Strom zu vermeiden. Diese Funktion eignet sich besonders für Lasten mit hoher Trägheit oder starken Änderungen. 4. Breites Anwendungsspektrum: Der Frequenzumrichter wird häufig zur Drehzahlregelung verschiedener Drehstrom-Asynchronmotoren eingesetzt und ermöglicht Funktionen wie Motordrehzahlregelung, Energieeinsparung und Umweltschutz, Optimierung von Produktionsprozessen und Steigerung der Produktionseffizienz. 5. Hervorragendes Design: Das unabhängige Luftkanalsystem und das flammhemmende ABS-Material gewährleisten hohe Stoßfestigkeit, Hitzebeständigkeit, Sicherheit und Zuverlässigkeit. Produkttyp: Frequenzumrichter. Material: Flammhemmendes ABS. Modell: SKI90-2D2G-1. Eingang: 1-phasig, AC 220 V ± 15 %, 23,0 A, 50–60 Hz. Ausgang: 3-phasig, AC 0–220 V, 9,6 A, 0–400 Hz. Leistung: 4,0 kVA. Geeigneter Motor: 2,2 kW (3 PS). Stromversorgung: Anschlusssymbol: 10 V – GND. Anschlussbezeichnung: Anschluss an +10-V-Stromversorgung. Funktionsbeschreibung: +10-V-Ausgang mit einem maximalen Ausgangsstrom von 150 mA und Kurzschlussschutz. Wird üblicherweise als externes Netzteil für ein Potentiometer verwendet. Der Widerstandsbereich des Potentiometers liegt zwischen 1 kΩ und 5 kΩ. Anschlusssymbol: 24V-COM Anschlussbezeichnung: Anschluss an die +24V-Stromversorgung. Funktionsbeschreibung: Gibt +24V-Stromversorgung nach außen aus. Wird üblicherweise als Betriebsstromversorgung für digitale Ein- und Ausgänge sowie externe Sensoren verwendet, mit einem maximalen Ausgangsstrom von 200 mA. Analoganschluss: Anschlusssymbol: Al1-GND Anschlussbezeichnung: Analogeingang 1. Funktionsbeschreibung: Eingangsspannungsbereich: DC 0V~10V, 0mA~20mA (bestimmt durch Parameter P437). Eingangsimpedanz: 22 kΩ, Eingangsimpedanz: 500 Ω. Anschlusssymbol: AI2-GND Anschlussbezeichnung: Analogeingang 2. Funktionsbeschreibung: Eingangsspannungsbereich: DC 0V~10V, 0mA~20mA (bestimmt durch Parameter P4-37). Eingangsimpedanz: 22 kΩ, Eingangsimpedanz: 500 Ω. Anschlusssymbol: AO1-GND Anschlussbezeichnung: Analogausgang 1. Funktionsbeschreibung: Der Ausgangsspannungsbereich beträgt 0 V bis 10 V. Der Ausgangsstrombereich ist 0 mA bis 20 mA, 4 mA bis 20 mA oder P5 bis 23 wählbar. Anschlusssymbol: AO2-GND Anschlussbezeichnung: Analogausgang 2. Funktionsbeschreibung: Der Ausgangsspannungsbereich beträgt 0 V bis 10 V. Keine Stromausgangsfunktion. Die Jumperkappe J1 befindet sich auf der isolierten Hauptsteuerplatine an Position AO2. Auf der nicht isolierten Hauptsteuerplatine ist diese Funktion nicht vorhanden. Digitaleingang: Anschlusssymbol: X1-COM Anschlussbezeichnung: Digitaleingang 1. Anschlusssymbol: X2-COM Anschlussbezeichnung: Digitaleingang 2. Anschlusssymbol: X3-COM Anschlussbezeichnung: Digitaleingang 3. Anschlusssymbol: X4-COM Anschlussbezeichnung: Digitaleingang 4. Funktionsbeschreibung: HD1 bis X5 können zusätzlich zu den Eigenschaften von X1 bis X4 als Hochgeschwindigkeits-Impulseingangskanäle verwendet werden. Maximale Eingangsfrequenz: 50 kHz. Eingangsimpedanz: 1 kΩ. Der Spannungsbereich am Pegeleingang beträgt 5 V bis 30 V. Anschlusssymbol: HDI-COM (X5-Anschluss). Anschlussbezeichnung: Digitaler Eingang 5, Hochgeschwindigkeitsimpuls-Eingang. Anschlusssymbol: A+B-. Anschlussbezeichnung: RS485-Kommunikation. Funktionsbeschreibung: A+ ist der positive Eingang des differenziellen RS485-Kommunikationssignals, B- ist der negative Eingang. Digitalausgang: Anschlusssymbol: Y1-COM. Anschlussbezeichnung: Open-Collector-Ausgang. Funktionsbeschreibung: Als Open-Collector-Ausgang wird die Jumperkappe J1 auf der 90°-Isolations-Hauptsteuerplatine mit Position AO2 verbunden. Anschlusssymbol: HDO-COM. Anschlussbezeichnung: Hochgeschwindigkeitsimpuls-Ausgang. Funktionsbeschreibung: Abhängig von der Auswahl des HDO-Anschluss-Ausgangsmodus (Funktionscodierung P5-00) kann ein Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz ausgegeben werden. Bei Ausgabe als Open-Collector-Ausgang entspricht die Spezifikation der von Y1. Anschlusssymbol: K1A-K1B-K1C Anschlussbezeichnung: Relais 1 Anschlusssymbol: K2A-K2B-K2C Anschlussbezeichnung: Relais 2 Kontaktbeschreibung: A: Gemeinsamer Punkt B: Schließer C: Öffner Kontaktbelastbarkeit: AC 250 V, 3 A, C0S φ = 0,4; DC 30 V, 1 A. 1 x Frequenzumrichter, 1 x Bedienungsanleitung
