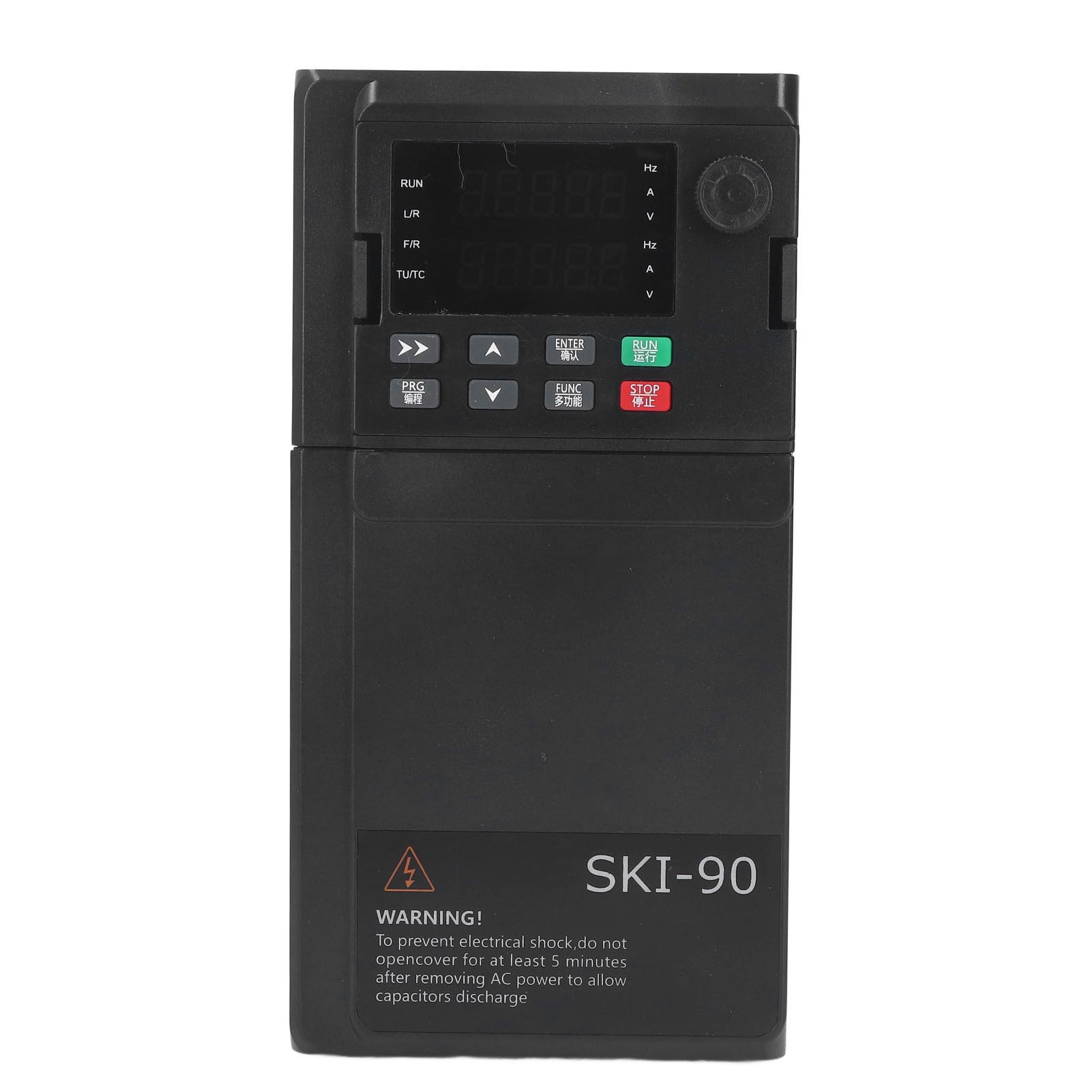

Frequenzumrichter, 3-phasig, Eingang: 380 V Ac, Ausgang: 0–380 V Ac, 5,5 Kw, Rs485

1. VIELSEITIGE ANWENDUNG: Weit verbreitet in der Drehzahlregelung verschiedener Drehstrom-Asynchronmotoren. Ermöglicht Funktionen wie Motordrehzahlregelung, Energieeinsparung und Umweltschutz, optimiert Produktionsprozesse und steigert die Produktionseffizienz. 2. ÜBERSPANNUNGSSCHUTZ: Erreicht oder überschreitet die Busspannung während des Betriebs den Überspannungsschutzpunkt, passt der Frequenzumrichter automatisch die Betriebsfrequenz an, um den Spannungsanstieg zu begrenzen und so eine Überspannung zu verhindern. 3. ÜBERSTROMSCHUTZ: Durch Echtzeitüberwachung des Laststroms begrenzt der Frequenzumrichter diesen automatisch auf den eingestellten Überstromschutzpunkt, um Fehlauslösungen durch zu hohen Strom zu vermeiden. Diese Funktion eignet sich besonders für Lasten mit hoher Trägheit oder starken Änderungen. 4. ABS-MATERIAL: Hergestellt aus hochwertigem ABS-Material, ist dieser Frequenzumrichter flammhemmend, stoßfest und hitzebeständig und gewährleistet eine lange Lebensdauer. 5. Stabiler Betrieb: Integriertes IGBT-Modul mit höherer Belastbarkeit und besserer Stabilität. Artikeltyp: Frequenzumrichter. Material: Flammhemmendes ABS. Modell: SKI90 5D5G, 7D5P 4. Eingang: 3-phasig AC 380 V ± 15 %, 14,6 A, 50–60 Hz. Ausgang: 3-phasig AC 0–380 V, 13,0 A, 0–400 Hz. Leistung: 8,9 kVA. Geeigneter Motor: 5,5 kW, 7,5 PS. Kategorie: Stromversorgung. Anschlusssymbol: 10 V GND. Segmentname: Externe +10-V-Stromversorgung. Funktionsbeschreibung: Bereitstellung einer externen +10-V-Stromversorgung mit einem maximalen Ausgangsstrom von 150 mA (mit Kurzschlussschutz). Wird üblicherweise als externe Stromversorgung für Potentiometer verwendet. Potentiometer-Widerstandsbereich: 1 kΩ bis 5 kΩ. Anschlusssymbol: 24 V COM. Segmentname: Externe +24-V-Stromversorgung. Funktionsbeschreibung: Extern. Stromversorgung mit +24 V, üblicherweise für digitale Ein- und Ausgänge verwendet. Stromversorgung für externe Sensoren. Maximaler Ausgangsstrom: 200 mA. Analoge Anschlüsse: Anschlusssymbol: Al1 GND. Segmentname: Analoger Eingang 1. Funktionsbeschreibung: 1. Eingangsspannungsbereich: DC 0–10 V, 0–20 mA (bestimmt durch Parameter P437). 2. Eingangsimpedanz: 22 kΩ für Spannungseingang, 500 Ω für Stromeingang. Anschlusssymbol: AI2 GND. Segmentname: Analoger Eingang 2. Funktionsbeschreibung: 1. Eingangsspannungsbereich: DC 0–10 V, 0–20 mA (bestimmt durch Parameter P4 bis P37). 2. Eingangsimpedanz: Spannungseingang 22 kΩ, Stromeingang 500 Ω. Anschlusssymbol: AO1 GND. Segmentname: Analoger Ausgang 1. Funktionsbeschreibung: Ausgangsspannungsbereich: 0–10 V. Ausgangsstrombereich: 0–20 mA, 4–20 mA. (P5 bis 23 wählbar) Anschlusssymbole: AO2 GND Segmentname: Analogausgang 2 Funktionsbeschreibung: Ausgangsspannungsbereich: 0 V–10 V Keine Stromausgangsfunktion. Die Jumperkappe J1 auf der isolierten Hauptsteuerplatine befindet sich an Position AO2, die nicht isolierte Hauptsteuerplatine verfügt jedoch nicht über diese Funktion. Digitaleingang: Anschlusssymbol: X1 COM Segmentname: Numerischer Eingang 1 Anschlusssymbol: X2 COM Segmentname: Digitaler Eingang 2 Anschlusssymbol: X3 COM Segmentname: Digitaler Eingang 3 Anschlusssymbol: X4 COM Segmentname: Digitaler Eingang 4 Anschlusssymbol: HDI COM (Anschluss X5) Segmentname: Digitaler Eingang 5 Hochgeschwindigkeits-Impulseingang Funktionsbeschreibung: HD1 (X5) kann zusätzlich zu den Funktionen X1 bis X4 auch als Hochgeschwindigkeits-Impulseingangskanal verwendet werden. Maximale Eingangsfrequenz: 50 kHz 1. Eingangsimpedanz: 1 kΩ 2. Spannungsbereich bei Eingangspegel: 5 V–30 V Anschlusssymbol: A+B- Segmentname: RS485-Kommunikation Funktionsbeschreibung: A+ ist der positive Eingang des differenziellen RS485-Kommunikationssignals, B- ist der negative Eingang des differenziellen Signals. Digitalausgang: Anschlusssymbol: Y1 COM Segmentname: Open-Collector-Ausgang Funktionsbeschreibung: Bei Verwendung als Open-Collector-Ausgang (J1-Jumperkappe auf der 90°-Isolations-Hauptsteuerplatine an Position AO2 anschließen) Anschlusssymbol: HDO COM Segmentname: Hochgeschwindigkeitsimpulsausgang Funktionsbeschreibung: Beschränkt durch den Funktionscode P500 „HDO-Anschlussausgangsmodusauswahl“, kann ein Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz ausgegeben werden; bei Ausgabe als Open-Collector-Ausgang entspricht die Spezifikation Y1. Anschlusssymbol: K1A K1B K1C Segmentname: Relais 1 Anschlusssymbol: K2A K2B K2C Segmentname: Relais 2 Anschlussbeschreibung: A: Gemeinsamer Punkt B: Normalerweise geschlossener Punkt C: Normalerweise offener Punkt Kontaktbelastbarkeit: AC 250 V, 3 A, C0S Ø 0,4. DC 30 V, 1 A 1 x Frequenzumrichter 1 x Handbuch
