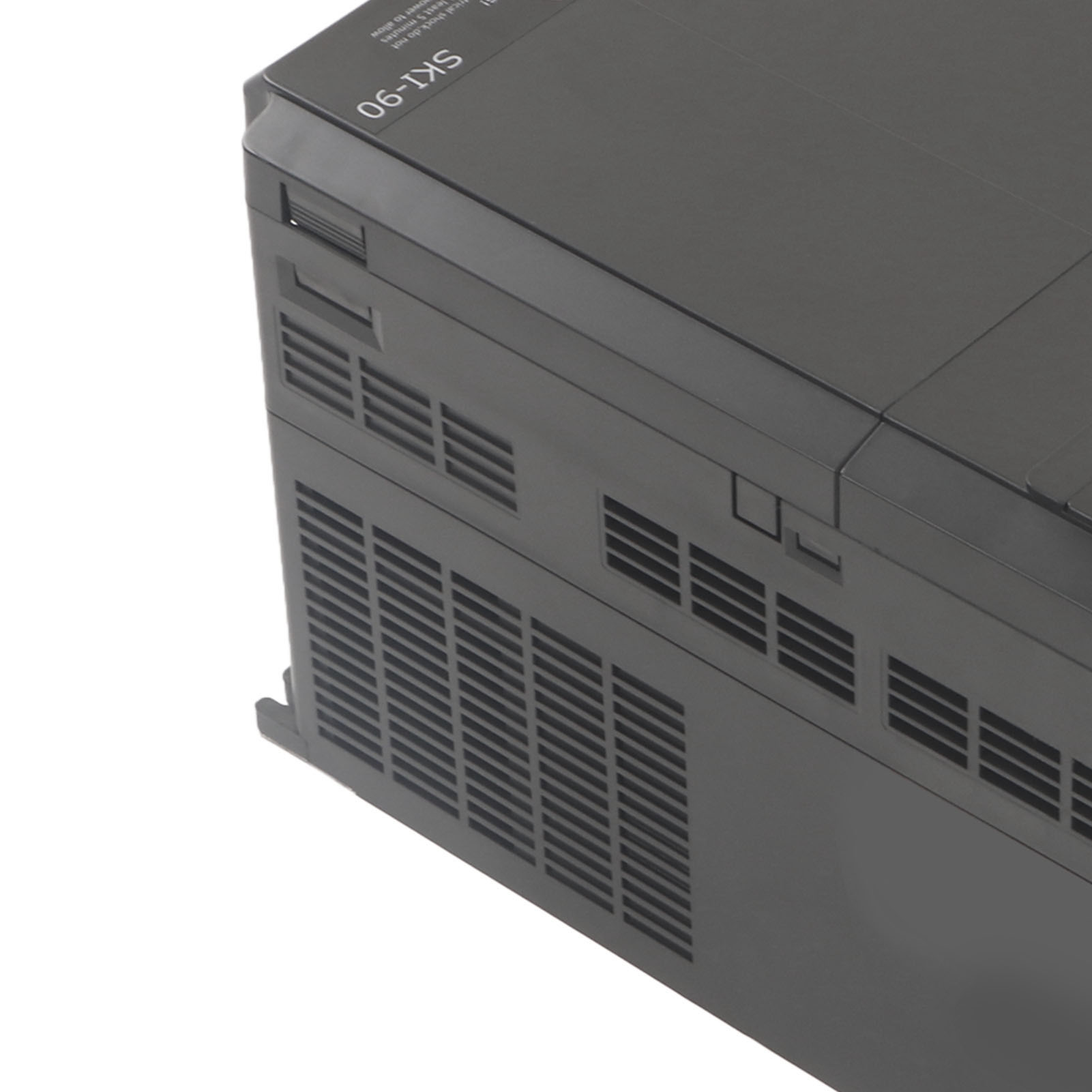

Frequenzumrichter 3ph 30kw Vfd Ac 380v Eingang, Ac 0–380v Ausgang, Rs485-schnittstelle

1. Frequenzumrichter: Unterstützt einen AC-Eingang von 380 V und einen AC-Ausgang von 0–380 V. Der 30-kW-Frequenzumrichter verwendet ein IGBT-Modul für hohe Belastbarkeit und Stabilität. 2. Überspannungsschutz: Erreicht oder überschreitet die Busspannung während des Betriebs den Überspannungsschutzpunkt, passt der Frequenzumrichter automatisch die Betriebsfrequenz an, um den Spannungsanstieg zu begrenzen und so ein Auslösen des Überspannungsschutzes zu verhindern. 3. Überstromschutz: Der Frequenzumrichter überwacht den Laststrom in Echtzeit und begrenzt ihn automatisch auf den eingestellten Überstromschutzpunkt, um Fehlauslösungen durch zu hohen Strom zu vermeiden. Diese Funktion eignet sich besonders für Lasten mit hoher Trägheit oder starken Änderungen. 4. Breites Anwendungsspektrum: Der Frequenzumrichter wird häufig zur Drehzahlregelung verschiedener Drehstrom-Asynchronmotoren eingesetzt und ermöglicht Funktionen wie Motordrehzahlregelung, Energieeinsparung und Umweltschutz, Optimierung von Produktionsprozessen und Steigerung der Produktionseffizienz. 5. Hervorragendes Design: Die unabhängige Luftkanalkonstruktion in Kombination mit dem Aluminiumlegierungsmaterial gewährleistet hohe Stoßfestigkeit, hohe Hitzebeständigkeit sowie hohe Sicherheit und Zuverlässigkeit. Artikeltyp: Frequenzumrichter. Material: Aluminiumlegierung. Modell: SKI90-030G/037P-4. Eingang: 3-phasig AC 380 V ±15 %, 62 A, 50–60 Hz. Ausgang: 3-phasig AC 0–380 V, 60 A, 0–400 Hz. Leistung: 40 kVA. Geeigneter Motor: 30 kW / 40 PS. Stromversorgung: Anschlusssymbol: 10V-GND. Anschlussbezeichnung: Anschluss an +10V-Stromversorgung. Funktionsbeschreibung: +10V-Ausgang mit einem maximalen Ausgangsstrom von 150 mA und Kurzschlussschutz. Wird üblicherweise als externes Netzteil für ein Potentiometer verwendet. Der Widerstandsbereich des Potentiometers liegt zwischen 1 kΩ und 5 kΩ. Anschlusssymbol: 24V-COM. Anschlussbezeichnung: Anschluss an +24V-Stromversorgung. Funktionsbeschreibung: +24-V-Ausgang. Wird üblicherweise als Betriebsstromversorgung für digitale Ein- und Ausgänge sowie externe Sensoren verwendet. Maximaler Ausgangsstrom: 200 mA. Analogeingang: Anschlusssymbol: Al1-GND. Anschlussbezeichnung: Analogeingang 1. Funktionsbeschreibung: Eingangsspannungsbereich: 0–10 V DC, 0–20 mA (bestimmt durch Parameter P437). Eingangsimpedanz: 22 kΩ, Eingangsimpedanz: 500 Ω. Anschlusssymbol: AI2-GND. Anschlussbezeichnung: Analogeingang 2. Funktionsbeschreibung: Eingangsspannungsbereich: 0–10 V DC, 0–20 mA (bestimmt durch Parameter P4-37). Eingangsimpedanz: 22 kΩ, Eingangsimpedanz: 500 Ω. Anschlusssymbol: AO1-GND. Anschlussbezeichnung: Analogausgang 1. Funktionsbeschreibung: Ausgangsspannungsbereich: 0–10 V. Der Ausgangsstrombereich beträgt 0–20 mA, 4–20 mA und P5–23 ist wählbar. Anschlusssymbol: AO2-GND. Anschlussbezeichnung: Analogausgang 2. Funktionsbeschreibung: Der Ausgangsspannungsbereich beträgt 0–10 V. Keine Stromausgangsfunktion. Die Jumperkappe J1 befindet sich auf der isolierten Hauptsteuerplatine an Position AO2; auf der nicht isolierten Hauptsteuerplatine ist diese Funktion nicht vorhanden. Digitaleingang: Anschlusssymbol: X1-COM. Anschlussbezeichnung: Digitaleingang 1. Anschlusssymbol: X2-COM. Anschlussbezeichnung: Digitaleingang 2. Anschlusssymbol: X3-COM. Anschlussbezeichnung: Digitaleingang 3. Anschlusssymbol: X4-COM. Anschlussbezeichnung: Digitaleingang 4. Anschlusssymbol: HDI-COM (X5-Anschluss). Anschlussbezeichnung: Digitaleingang 5, Hochgeschwindigkeits-Impulseingang. Funktionsbeschreibung: HD1 X5 kann zusätzlich zu den Eigenschaften von X1 bis X4 als Hochgeschwindigkeits-Impulseingang verwendet werden. Maximale Eingangsfrequenz: 50 kHz. Eingangsimpedanz: 1 kΩ. Der Spannungsbereich am Pegeleingang beträgt 5 V bis 30 V. Anschlusssymbol: A+B- Anschlussbezeichnung: RS485-Kommunikation. Funktionsbeschreibung: A+ ist der positive Eingang des Differenzsignals für die RS485-Kommunikation, B- ist der negative Eingang. Digitalausgang: Anschlusssymbol: Y1-COM Anschlussbezeichnung: Open-Collector-Ausgang. Funktionsbeschreibung: Als Open-Collector-Ausgang wird die Jumperkappe J1 auf der 90°-Isolationsplatine mit Position AO2 verbunden. Anschlusssymbol: HDO-COM Anschlussbezeichnung: Hochgeschwindigkeitsimpuls-Ausgang. Funktionsbeschreibung: Abhängig von der Auswahl des HDO-Ausgangsmodus (Funktionscodierung P5-00) kann ein Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz ausgegeben werden. Bei Ausgabe als Open-Collector-Ausgang entspricht die Spezifikation der von Y1. Anschlusssymbol: K1A-K1B-K1C Anschlussbezeichnung: Relais 1 Anschlusskontaktbeschreibung: A: Gemeinsamer Punkt B: Schließer C: Öffner Ansteuerleistung: AC 250 V, 3 A, C0S φ = 0,4. DC 30 V, 1 A. 1 x Frequenzumrichter 1 x Bedienungsanleitung
